一、 排水设备选型设计
已知条件：
井深H（米），正常涌水量QZ（m3/h），最大涌水量QM（m3/h），每年正常涌水按320天计算，矿水中性，矿水密度ρ=1020kg/m3。各组参数如下：
|
No |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
H |
305 |
310 |
315 |
320 |
325 |
330 |
335 |
340 |
345 |
350 |
355 |
360 |
365 |
370 |
375 |
|
QZ |
400 |
420 |
440 |
460 |
480 |
500 |
520 |
540 |
560 |
580 |
600 |
620 |
640 |
660 |
680 |
|
QM |
600 |
900 |
900 |
690 |
1000 |
750 |
1100 |
810 |
1150 |
870 |
1300 |
830 |
960 |
990 |
1020 |
|
No |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
|
H |
380 |
390 |
400 |
410 |
420 |
430 |
440 |
450 |
460 |
470 |
480 |
490 |
500 |
510 |
520 |
|
QZ |
690 |
700 |
710 |
720 |
730 |
740 |
750 |
760 |
770 |
780 |
790 |
800 |
810 |
820 |
830 |
|
QM |
1050 |
1080 |
1110 |
1140 |
1170 |
1200 |
1230 |
1270 |
1300 |
1330 |
1370 |
1400 |
1430 |
1470 |
1500 |
要求：
⒈ 按要求选用排水设备，给出排水系统简图（参P102）。
⒉ 绘出正常与最大涌水时，排水系统的工况变化曲线。
二、 通风设备选型设计
已知条件：
矿井需要风源风量为：通风容易期QY’（m3/s），通风困难期QY”（m3/s），所需负压：通风容易期Pyst’（Pa），通风困难期Pyst”（Pa），各组参数如下：
|
No |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
QY’ |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
72 |
75 |
77 |
80 |
83 |
85 |
87 |
90 |
|
QY” |
55 |
65 |
60 |
62 |
65 |
67 |
74 |
78 |
83 |
84 |
85 |
90 |
95 |
97 |
99 |
|
Pyst’ |
1500 |
1550 |
1580 |
1600 |
1640 |
1670 |
1700 |
2000 |
2010 |
2030 |
3080 |
3100 |
3110 |
3130 |
3140 |
|
Pyst” |
3000 |
3050 |
3030 |
3070 |
3060 |
3080 |
4030 |
4070 |
4100 |
4160 |
4180 |
4190 |
4200 |
4220 |
4240 |
|
No |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
|
QY’ |
90 |
92 |
95 |
98 |
100 |
Q05 |
105 |
107 |
109 |
110 |
112 |
115 |
117 |
118 |
120 |
|
QY” |
110 |
112 |
114 |
116 |
118 |
120 |
122 |
124 |
126 |
128 |
129 |
130 |
135 |
137 |
138 |
|
Pyst’ |
3160 |
3150 |
3170 |
3190 |
3200 |
3210 |
3220 |
3220 |
3240 |
3250 |
3260 |
3270 |
3280 |
3280 |
4000 |
|
Pyst” |
4260 |
4270 |
4290 |
4300 |
4330 |
4340 |
4350 |
4370 |
4380 |
4390 |
4450 |
4480 |
4500 |
4580 |
4600 |
要求：
⒈ 离心式风机的类型特性选离心式风机（参见P146，附图16-8）。
⒉ 利用2K-60型轴流式风机的类型特性选轴流式风机（参见P380，附图30）。
三、 矿井压气设备

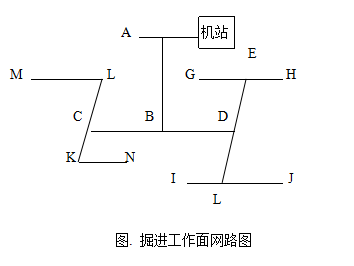

某矿空压机供气系统如图所示：
各管段的长度分别为（米）。
AB=200；BC=205；BD=300；LM=CL=DE=EG=150；FI=130；KN=30；EH=KC=200；DF=FG=170。
分工作面采用的凿岩机为YT-30型（给了6组数据），风镐为G-7（给了6组数据），采用三班工作（1,2,3），各工作面工作台数为：
|
工作面 |
凿岩机（YT-30） |
风镐（G-7） |
工作班时 |
|
M |
4 |
2 |
1 |
3 |
4 |
1 |
1 |
2 |
4 |
3 |
2 |
2 |
1、3 |
|
K |
2 |
1 |
2 |
4 |
3 |
2 |
3 |
2 |
1 |
4 |
3 |
2 |
2、3 |
|
G |
2 |
3 |
2 |
4 |
3 |
1 |
1 |
3 |
2 |
4 |
4 |
1 |
1、2 |
|
H |
3 |
4 |
3 |
1 |
2 |
4 |
1 |
4 |
2 |
3 |
2 |
1 |
1、2 |
|
I |
1 |
2 |
1 |
3 |
4 |
1 |
2 |
3 |
1 |
4 |
1 |
3 |
1、3 |
|
J |
3 |
1 |
2 |
3 |
2 |
4 |
2 |
4 |
1 |
3 |
4 |
3 |
2、3 |
|
N |
2 |
2 |
2 |
1 |
3 |
4 |
3 |
1 |
2 |
2 |
3 |
4 |
1、2 |
要求：选空压机型号及输气管网的直径。（注意：上表数据可形成6Х6=36组数据，
在选择时每人选一组数据，切勿重复）
