1、目的及意义（含国内外的研究现状分析）
随着电子技术的飞速发展，微处理器与数字处理器在各类电子设备中广泛应用。这些核心部件对电源供应提出了更为严苛的要求，不仅需要更低的输出电压以满足其工作需求，还需具备更大的电流承载能力。正激变换器作为一种常见的隔离型开关电源拓扑结构，因其结构简单、成本较低等优势，在低压大电流电源领域有着广阔的应用前景。然而，传统正激变换器存在变压器磁复位困难等问题，制约了其性能提升，因此开展相关研究迫在眉睫。
本课题旨在设计基于MATLAB的正激变换器的开关电源仿真系统，具有多方面重要意义。从理论层面看，深入研究正激变换器变压器磁复位技术，对比不同拓扑优缺点，能完善开关电源理论体系，为后续研究提供参考。在实践方面，选择有源箝位正激变换器作为主拓扑并分析其工作原理与参数，可解决传统正激变换器的不足，提高电源效率和可靠性。通过MATLAB仿真，能直观展示电源性能，验证设计方案的可行性，降低实际研发成本与风险。此外，该研究成果可应用于通信、计算机等领域，为相关设备提供稳定电源，推动电子行业发展。
国内在正激变换器开关电源领域的研究取得了一定成果。众多高校和科研机构开展了相关研究工作，在变压器磁复位技术方面，对带复位绕组、RCD箝位、LCD箝位等传统拓扑进行了深入分析，提出了一些改进措施以提高磁复位效果。在有源箝位正激变换器研究上，部分学者对其工作原理和参数设计进行了探讨，取得了一定理论突破。同时，国内企业也逐渐重视开关电源研发，推出了一些基于正激变换器的产品，但在性能指标、可靠性和智能化程度等方面与国际先进水平仍存在差距，且在MATLAB仿真应用于正激变换器开关电源设计方面的研究相对较少。
国外在正激变换器开关电源领域起步较早，研究更为深入和广泛。在变压器磁复位技术上，不仅对传统拓扑进行了优化，还提出了一些新型拓扑结构，进一步提高了磁复位效率和电源性能。对于有源箝位正激变换器，国外学者在理论分析、参数优化和控制策略等方面开展了大量研究，取得了众多创新性成果。在MATLAB仿真应用方面，国外已将其广泛应用于开关电源设计中，通过仿真可以精确模拟电源的各种工作状态，为设计提供了有力支持。此外，国外一些知名企业在开关电源产品研发上处于领先地位，产品具有高效、可靠、智能化等特点。
基于以上国内外研究现状分析，虽然在该领域已取得一定成果，但仍存在一些问题有待解决。国内在理论研究和实际应用方面与国外存在差距，且在MATLAB仿真应用于正激变换器开关电源设计方面研究不足。本课题通过深入研究正激变换器变压器磁复位技术和有源箝位正激变换器，利用MATLAB进行仿真设计，旨在填补国内在该领域的研究空白，提高我国开关电源设计水平，为电子行业发展提供技术支持，具有重要的理论和实践价值。
2、基本内容和技术方案
本课题基本内容聚焦于隔离型开关稳压电源设计，围绕正激变换器展开多方面研究。首先深入对比正激变换器变压器磁复位电路不同拓扑结构的优缺点，详细剖析有源箝位正激变换器工作原理，为后续设计奠定理论基础。其次，全面学习NCP1562控制芯片，掌握其引脚功能与工作原理，精心搭建外围电路，涵盖辅助电源、保护电路等关键部分，确保控制芯片稳定运行。再者，严谨推导主电路器件参数计算公式，依据计算结果进行器件选型，并结合闭环反馈回路设计对电源输出实施校正，提升电源性能稳定性。最后，运用MATLAB搭建仿真电路，模拟电源实际工作状态，测定各项性能指标，同时绘制工程图纸与元器件列表。通过这一系列工作，形成一套完整且可行的技术方案，实现基于MATLAB的正激变换器开关电源仿真设计，验证理论分析的正确性与设计方案的可行性。其基本原理图如下图所示。

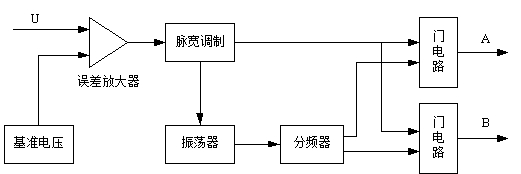

图1 基本原理图
在整个设计过程中，还将充分考虑实际工程应用中的各种因素，如电磁兼容性、散热问题等，对设计方案进行优化。通过不断调试和改进，使设计的开关电源仿真系统不仅在理论上可行，在实际应用中也具备较高的可靠性和稳定性。同时，将详细记录设计过程中的各项数据和经验，为后续相关研究提供参考，推动正激变换器开关电源技术在更多领域的应用和发展。
3．进度安排：
第1周（2025年12月3日）前 全面熟悉基于MATLAB的正激变换器开关电源仿真设计课题内容，精心准备开题论证相关事宜；
第1～2周 广泛查阅国内外相关资料，系统梳理技术背景，精准完成设计需求分析并规划系统总体方案，顺利完成开题报告撰写；
第3周～第10周 深入开展软件设计工作，搭建正激变换器仿真模型，完成逻辑设计，利用MATLAB完成仿真电路搭建与调试，逐步实现电压电流输出等核心功能，集成软硬件功能并完成基本功能测试，同步完成毕业论文初稿；
第11周 认真根据老师评阅意见对论文进行细致修改，从内容到格式全方位完善论文；
第12周 对正激变换器开关电源仿真系统进行进一步全面测试，依据测试结果修改论文，最终完成论文定稿；
第13周 仔细整理设计材料，对毕业论文进行最后的润色完善，按时提交答辩材料并参加毕业设计答辩。
4、指导老师意见
指导教师签名： 年 月 日
|
