目录
1 实验目的
掌握 FIR，IIR，FFT 滤波的 DSP 实现方法。
2 实验设备
3 实验内容
3.1 软件仿真
3.1.1 使用 Matlab 辅助生成滤波器系数
FIR 滤波器导出系数文件

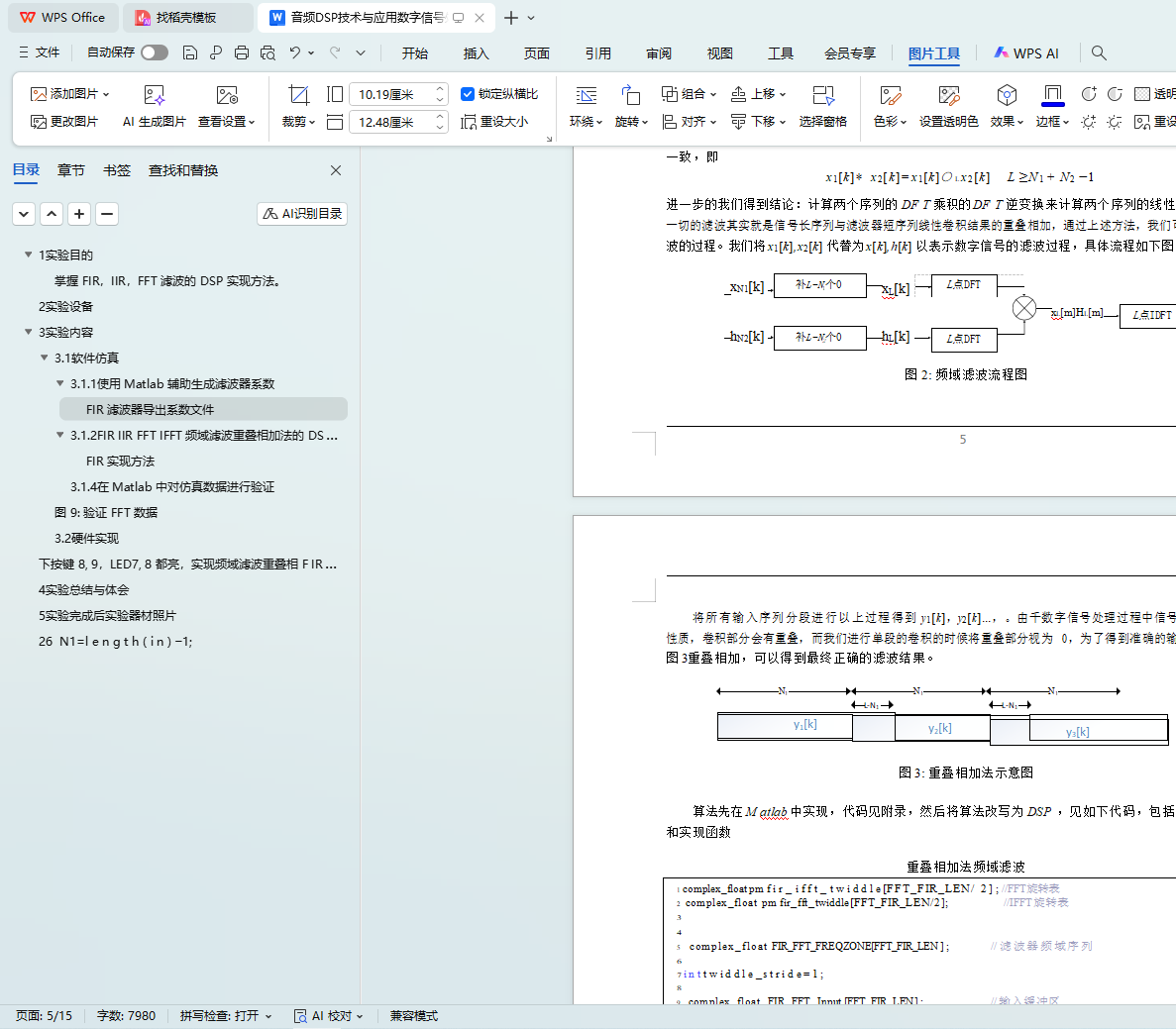

3.1.2 FIR IIR FFT IFFT 频域滤波重叠相加法的 DSP 实现

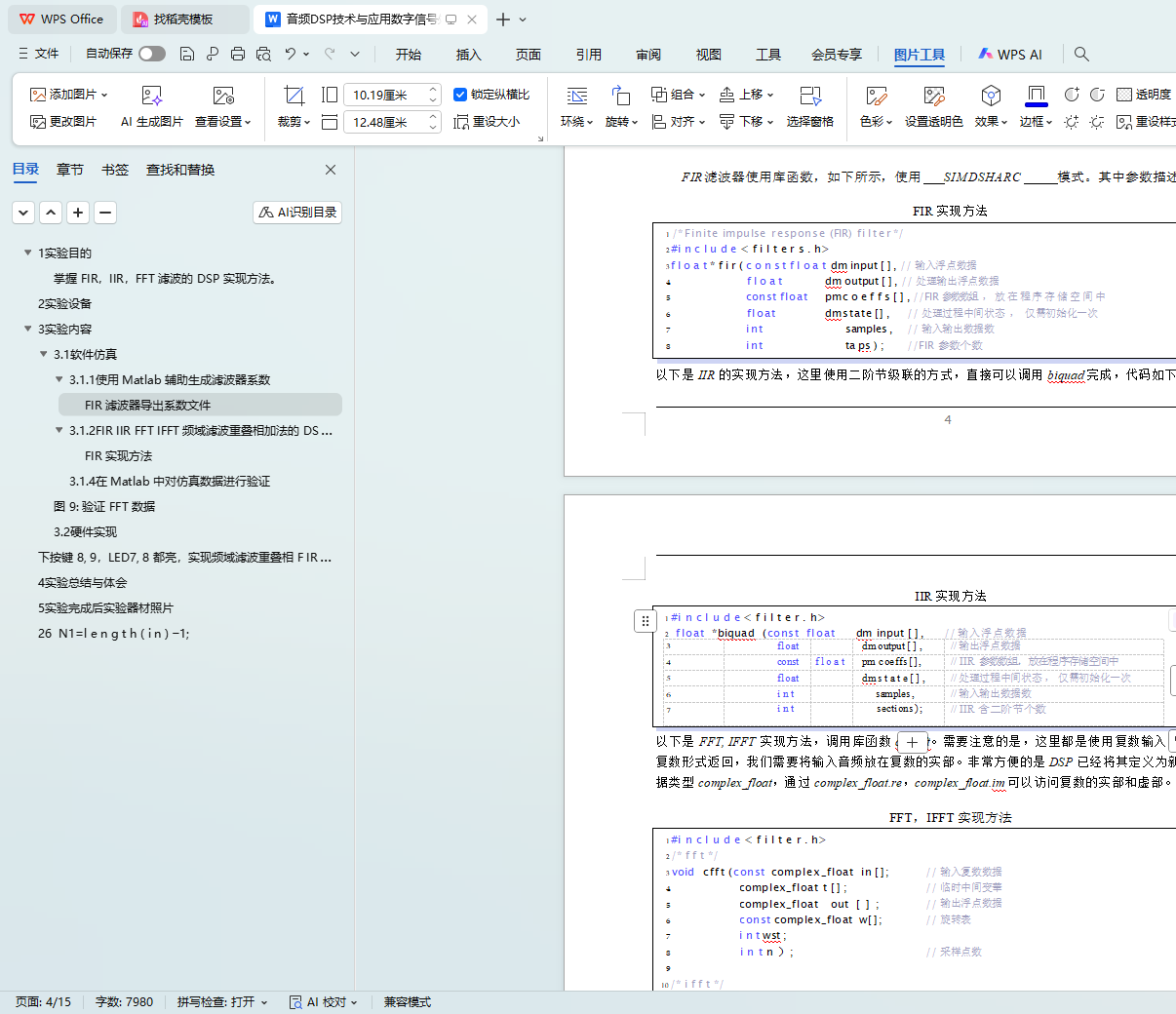

FIR 实现方法
3.1.4 在 Matlab 中对仿真数据进行验证

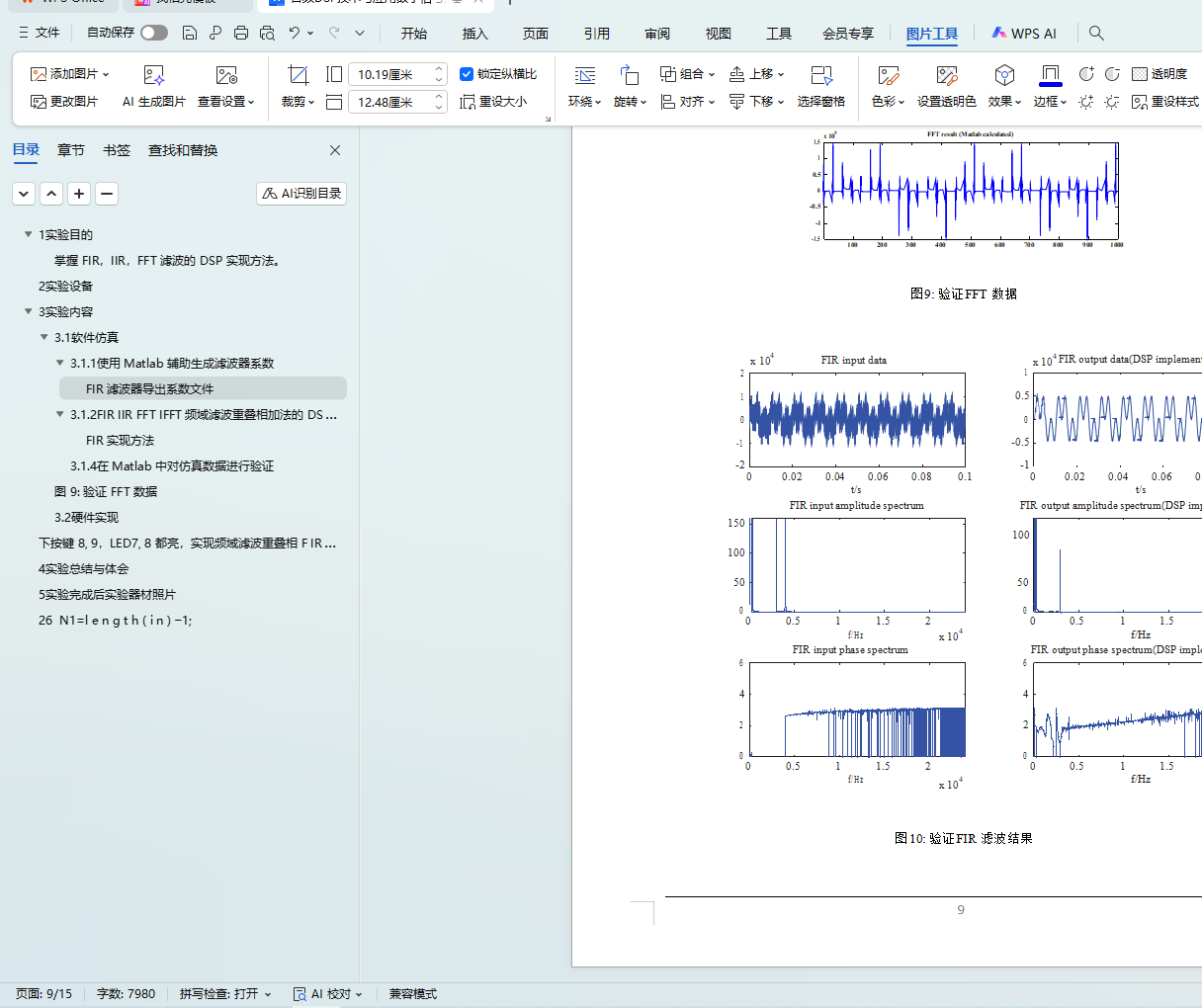

图 9: 验证 FFT 数据

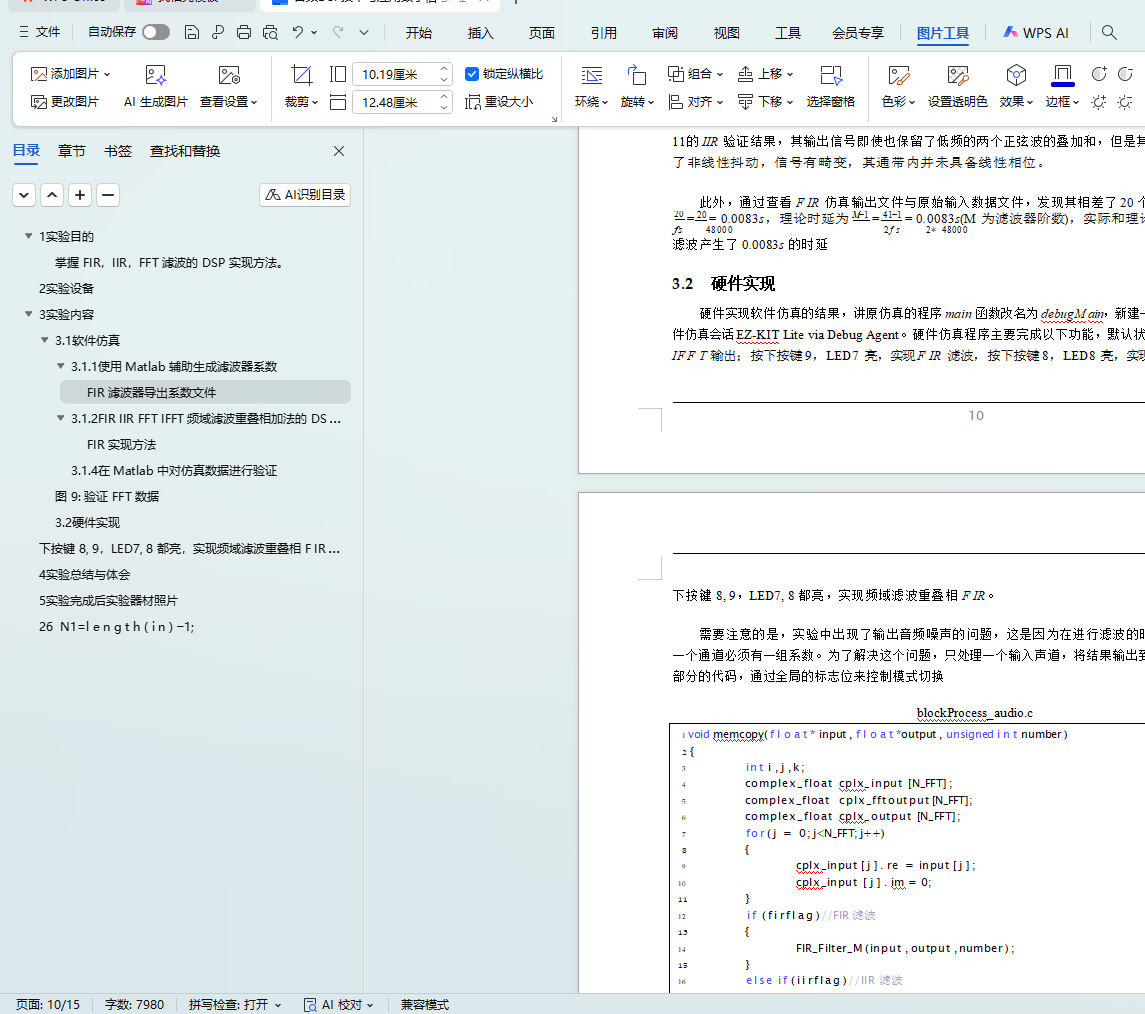

3.2 硬件实现
下按键 8, 9，LED7, 8 都亮，实现频域滤波重叠相 F IR。

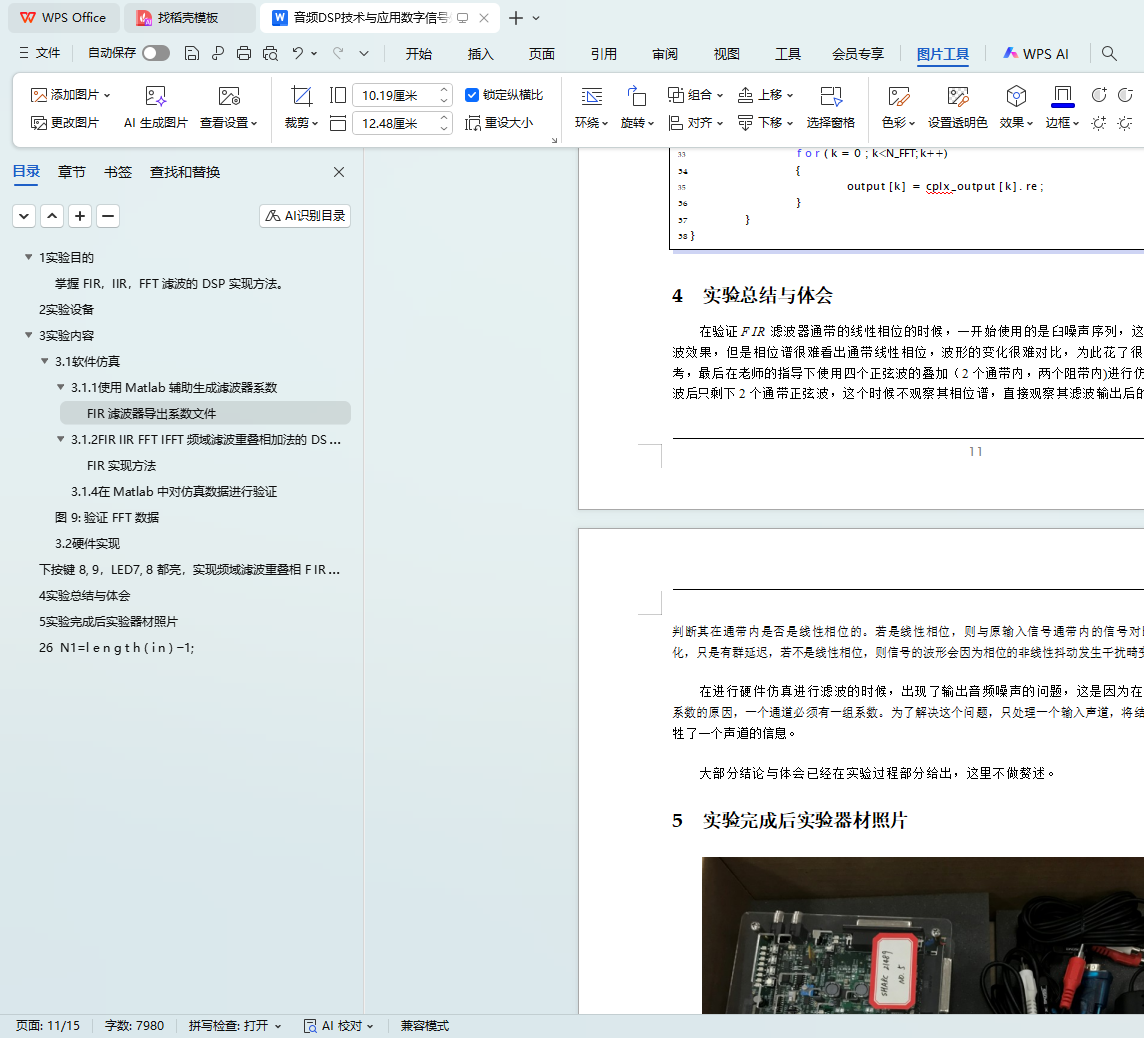

4 实验总结与体会

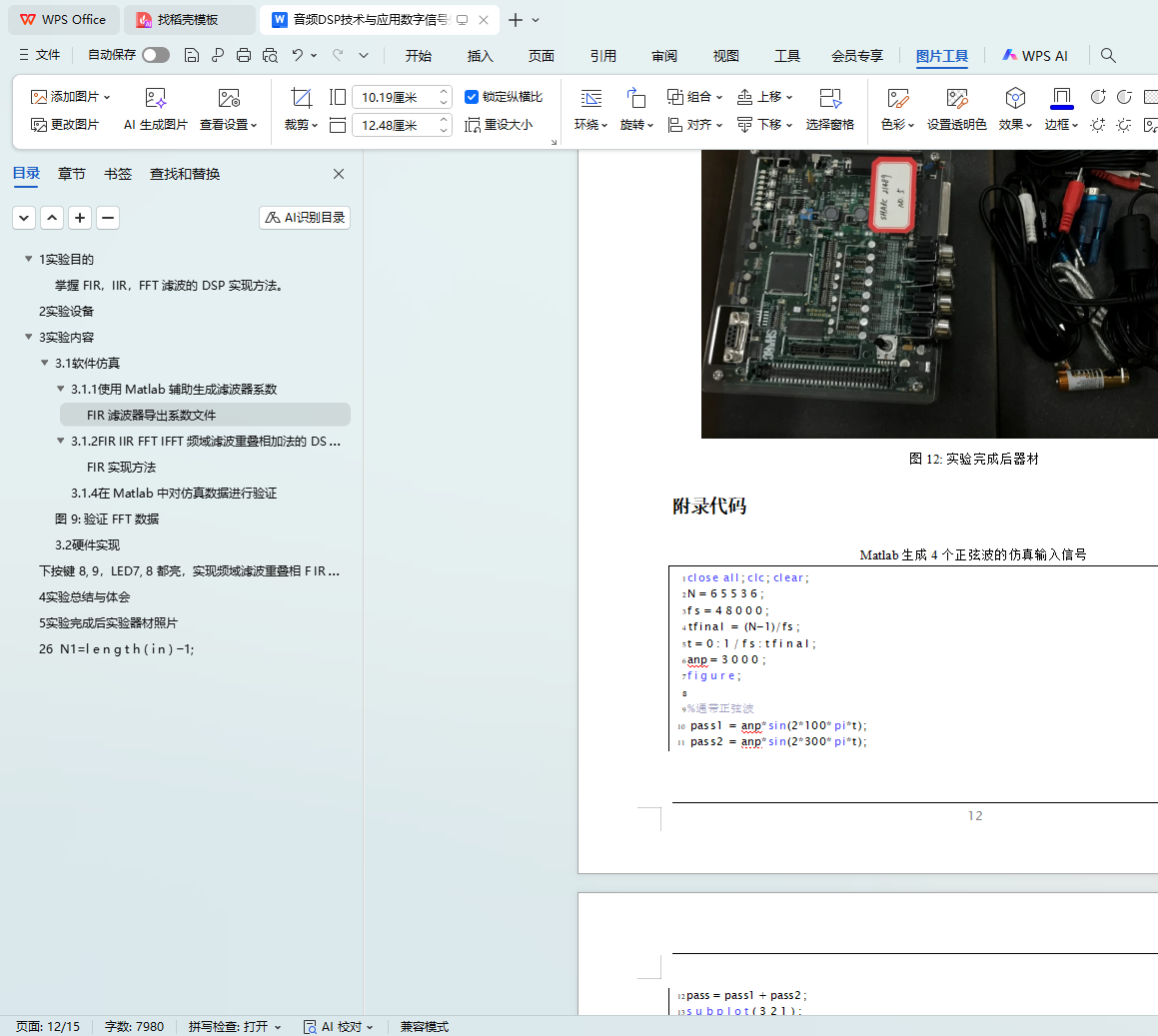

5 实验完成后实验器材照片
26 N1=l e n g t h ( i n ) −1;
1 实验目的
掌握 FIR，IIR，FFT 滤波的 DSP 实现方法。

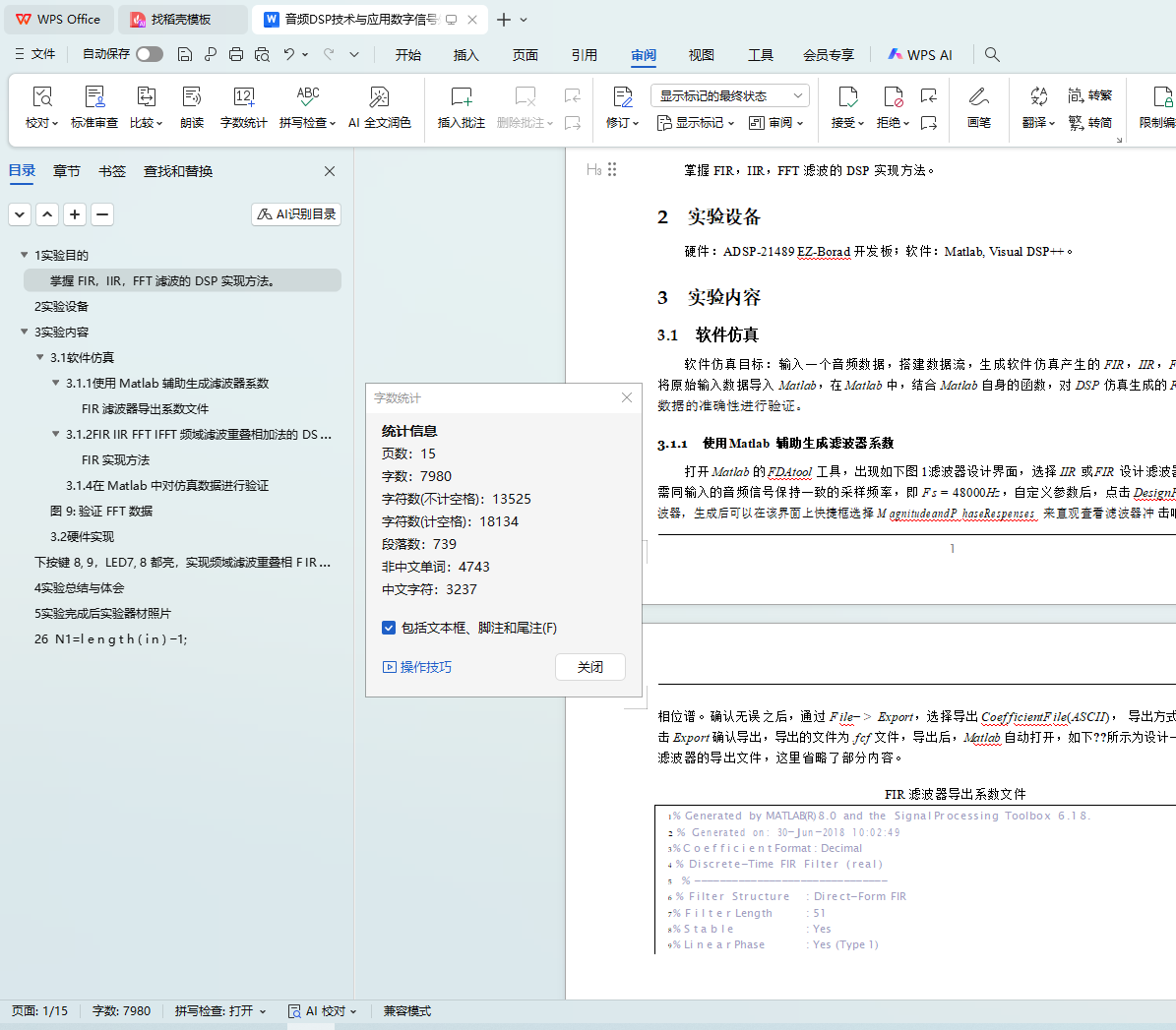

2 实验设备
硬件：ADSP-21489 EZ-Borad 开发板；软件：Matlab, Visual DSP++。
3 实验内容
3.1 软件仿真

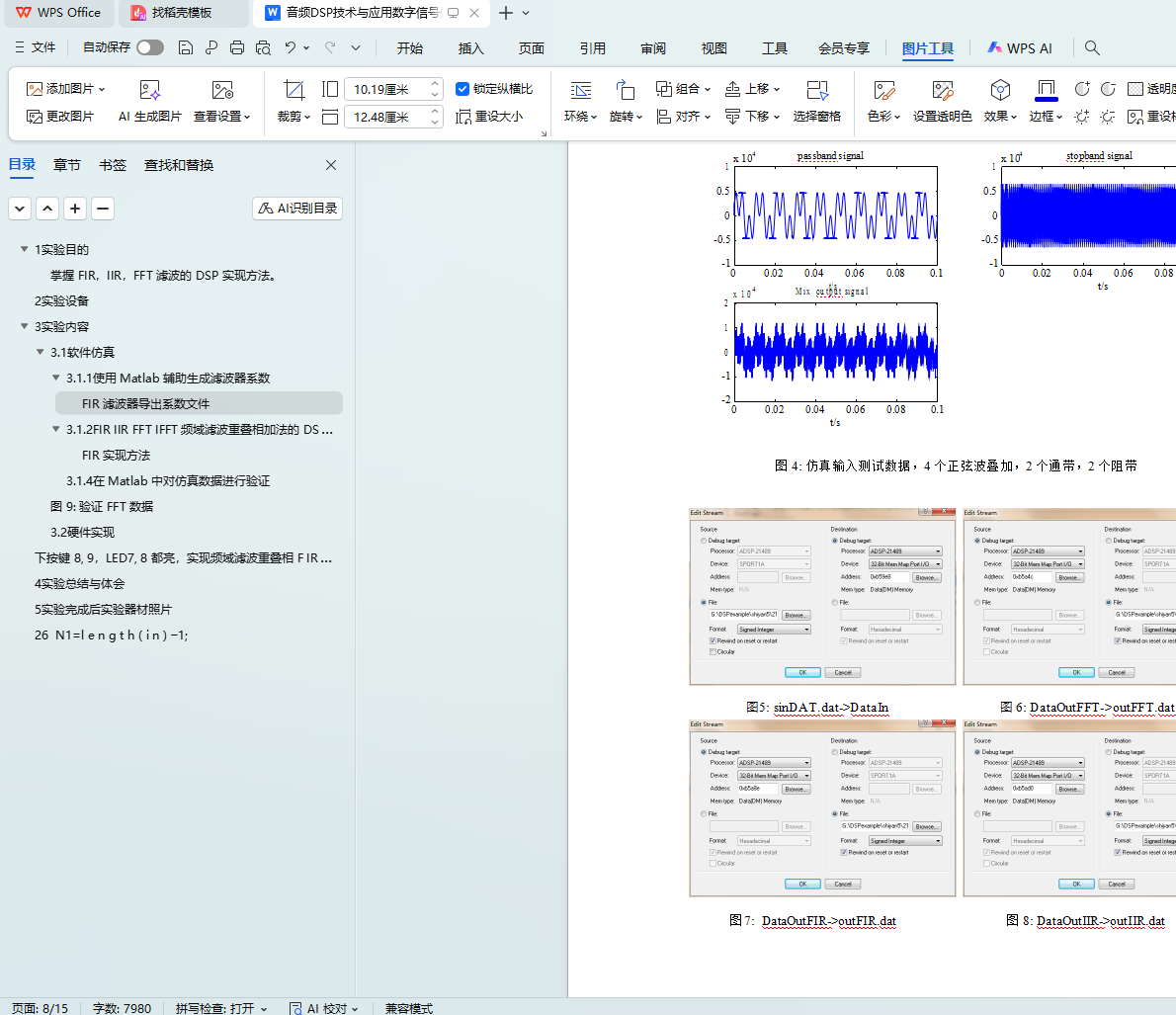

软件仿真目标：输入一个音频数据，搭建数据流，生成软件仿真产生的 FIR，IIR，FFT 数据文件； 将原始输入数据导入 Matlab，在 Matlab 中，结合 Matlab 自身的函数，对 DSP 仿真生成的 FIR，IIR， FFT 数据的准确性进行验证。
3.1.1 使用 Matlab 辅助生成滤波器系数

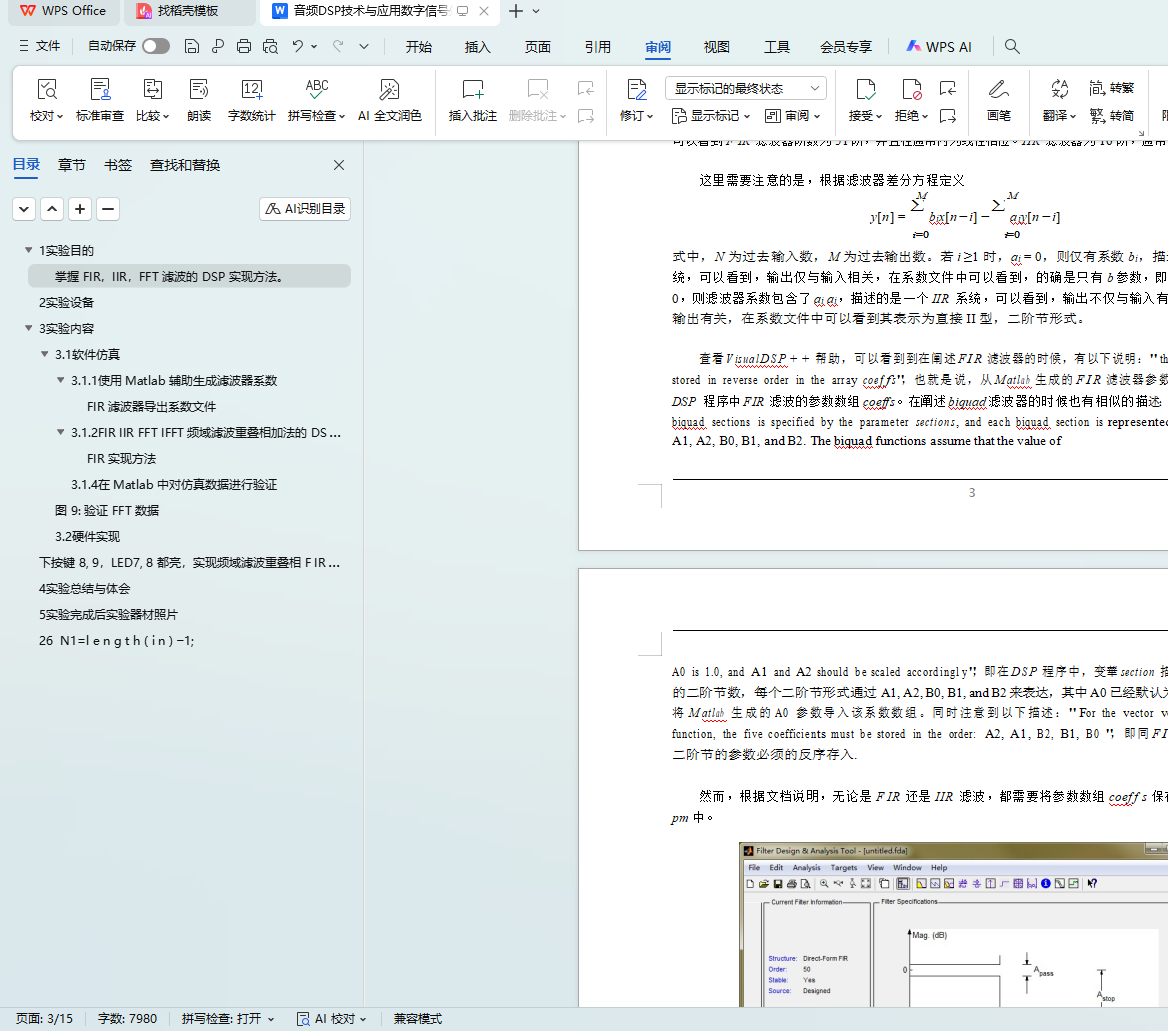

打开 Matlab 的 FDAtool 工具，出现如下图 1滤波器设计界面，选择 IIR 或 FIR 设计滤波器，注意这里需同输入的音频信号保持一致的采样频率，即 F s = 48000Hz，自定义参数后，点击 DesignF ilter 来生成滤波器，生成后可以在该界面上快捷框选择 M agnitudeandP haseRespenses 来直观查看滤波器冲 击响应的幅度谱和相位谱。确认无误之后，通过 F ile− > Export，选择导出 Coef f icientF ile(ASCII)， 导出方式为 Decimal，点击 Export 确认导出，导出的文件为 .f cf 文件，导出后，M atlab 自动打开，如下??所示为设计一个 FIR，IIR 滤波器的导出文件，这里省略了部分内容。
