班 级

学生姓名

指导教师

设计（论文）题目

水泵叶轮冲压工艺与模具设计

设计

（论文）

原始

参数

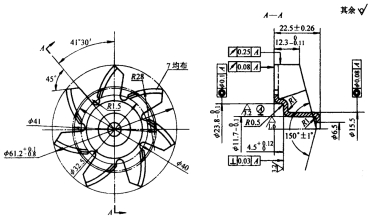

叶轮零件，材料08Al—ZF，板厚2mm，大批量生产

设计

（论文）

工作

内容

叶轮用于微型汽车上发动机冷却系统的离心式水泵内，工件时在工作时以1500~3000r/min左右的速度旋转，使冷却水在冷却系统中不断地循环流动。本课题要求对微型汽车水泵叶轮冲压工艺的成形过程进行研究，分析其工艺性，进行工艺计算确定模具总体方案，制定成形工艺的工艺流程。该课题的主要研究内容如下：根据给定的零件图进行工艺分析并确定工艺实现方案，确定模具结构并画出模具装配图与主要零件图。

设计（论文）工作基本要求

1. 文献综述要查阅一定的资料，反映出该研究方向发展的前沿并能提出研究的内容，该部分不少于3000字。

2. 熟悉工艺实现路径，能够根据具体的零件图进行工艺分析及模具设计。

3. 具有较好的绘图能力，能够正确的绘制模具总装图以及零件图。

4. 毕业设计说明书要简洁并能概括设计的主要工作流程。

5. 设计说明书不少于20000字，文字通畅。

主要参

考资料

及文献

[1] 中国机械工程协会，中国模具设计大典编委会．中国模具设计大典．江西科学技术出版社，2003．15－97，772－854

[2] 郑晨升，贺炜．CAXA电子图版实用绘图及二次开发．西安电子科技大学出版社，2001

[3] 王芳.冷冲压模具设计指导[M].北京：机械工业出版社，1998：15-20.

[4] 郑家贤.冲压工艺与模具设计实用技术[M].北京：机械工业出版社,2006：35-41.

[5] 薛啟翔.冷冲压实用技术等[M].北京：机械工业出版社,2006：10-18.

[6] GB/T1182-1996,GB/T1183-1996,GB/T1184-1996.形状和位置公差（代号及其标注、术语及定义、未注公差的规定）[S]：19-20.

[7] GB/T2851-1990，GB/T2861-1990.冷冲模[S]：30-32.

[8] 田嘉生,马正颜.冲模设计基础[M].北京：航空工业出版社，1994：.

[9] 黄健求.模具制造[M].北京：机械工业出版社，2001：45-50.

[10] 王孝培.冲压手册[M].北京：机械工业出版社，1990：119-120.
