撰写内容要求：

设计（论文）进展状况：

本毕业设计的主要内容是颗粒包装机封口系统的设计，具体包括对颗粒包装机的横封装置、纵封装置以及切断装置的详细设计，从一开始拿到任务书正式开始毕业设计以来，按照任务书的要求，我的工作进展还较为顺利。至今为止，通过大量查阅相关资料，我了解了课题的背景和发展状况，完成了对课题的分析，学习了常用包装机械设计的基础知识和工作原理，并提出了自己的方案，完成了开题报告和对外文文献的翻译，对横封机构、纵封机构和切断装置有了一定的认识，对其结构已经设计完成，现在正对其进行详细设计计算。以下是具体的进展状况：

1 一开始对课题进行了详细的资料查阅。首先了解了包装机械发展的背景、发展状况和发展的趋势，然后根据选择的课题，进一步了解本课题所设计的颗粒包装机的具体情况，包括机器的工作原理、机械结构的组成以及各个执行机构的工作方式，之后绘制工艺流程图，并提出自己的方案，最后从中选择出了最优的方案。图1-1和图1-2所示的分别是设计的包装机工作的工艺流程图和工作原理图。首先的工序是给料，将物料放入进料口并进行计量工作，与此同时，袋膜的供送也已经开始，袋膜通过牵引拉膜装置进入成型器，成型器下方的纵封机构对成型后的袋膜进行纵封，由于袋膜继续受到牵引，在继续向下经过横封器时，横封器对袋膜进行横向封口，此时计量后的物料进入袋中，随着袋膜的继续牵引，横封器在经过一个袋的长度后继续横封，这样一个袋就封口完成，往下经过切断装置对袋进行切断，这样一个袋就算完成了，之后只要进行重复的工作，包装机就能对物料进行连续的包装。

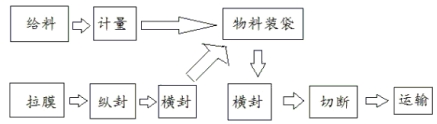

图1-1 包装工艺流程图

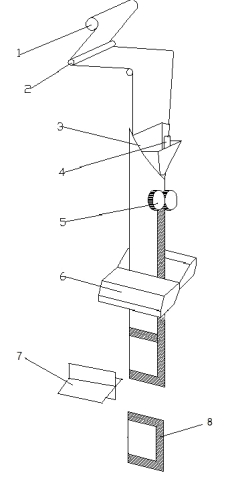

图1-2 包装工作原理图

2 方案确定了之后，就要对各个部分进行详细的设计。本课题主要是研究颗粒包装机封口系统的设计，所以必须先了解封口系统的组成。在经过大量的查阅资料后，我了解到包装机械的封口系统一般由横封机构、纵封机构和切断装置三个主要执行部分构成，所以，下一步就是对各个执行单元进行详细的研究和设计。由于方案中，首先经过的是纵封机构，所以要首先对纵封机构进行设计。

2-1 纵封器是完成制袋成型后筒状薄膜纵向封接功能的重要部件，方案中选择的是连续式的辊式纵封器，所以下面就要对辊式纵封器进行设计计算。辊式纵封器工作时作反向连续回转，迭合后的包装材料侧边通过其间，热量由安装在辊筒内的电热丝加热，靠辐射传递热能，并压合薄膜形成纵缝，此类纵封器除了纵封作用外，还辅助对袋膜进行牵引。根据任务书的要求和提供的数据，由袋长范围为60-180mm，取100mm，可以得到辊轮的半径为16mm。由包装速度（生产率）范围为30-60袋/min，取30袋/min，可得到纵封辊的角速度为3.125rad/s。生产中辊筒半径一般不变，若袋长改变或生产率提高，则只需调整纵封辊的角速度即可。下图2-1为纵封辊的结构示意图：

图2-1 纵封机构的结构示意图

1-纵封辊     2-加热线圈

2-2 横封器是将经纵封器纵向热封合后的包装材料，按照工艺要求的长度规格进行横向封合，方案选择的横封器是旋转式横封器，它是由一对转速相等、转向相反的平行轴带动各自的封接刀座作相对旋转运动，刀座上安装有加热器，平行轴旋转一周即完成一次封接动作。只做旋转运动的主轴一般设计成中心轴位置相对固定的形式，从动轴采取弹性浮动形式，封接压力来自从动轴左右两端安装的压力弹簧，根据包装材料的性质以及厚度尺寸的不同来调节弹簧的压力数值。根据任务书中提供的数据，取热封头数为2，因袋长为100mm，则可得横封头的回转半径为31.85mm。下图2-2为横封头的草图形式：

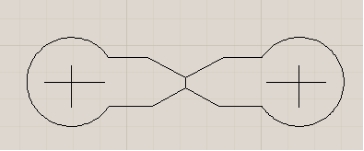

图2-2 横封器的封头形式

2-3  切断装置选择的是锋利的金属刀片，利用回转的金属刀片的锋利的刀刃与刀架上的固定刀刃产生的剪切力将封装好的袋进行物理切割，这样可以随着制袋同时完成包装袋的切断。

3  通过大量的网上检索，下载到了几份相关的外文文献，之后就开始完成对外文文献的翻译工作，由于英文专业用语比较复杂，翻译起来很困难，所以这用了我相当长一部分时间。

4  装配草图的绘制。对设计的装配草图进行布局，然后对相应的图样进行绘制工作。

存在问题及解决措施：

由于毕业设计涉及的范围很广，几乎囊括了在大学里所学的全部知识，很多在大一、大二学习的知识由于很久没有接触造成了这些知识的模糊甚至淡忘，所以在某些细节方面总是会有多多少少的问题，给设计带来了不小的麻烦。主要问题有：

（1） 对传动链的设计。在查阅了大量资料后，对资料中所提供的传动链的设计也有了一定的认识，弄清楚了几种资料中提供的传动方式，但是不同的传动方式有着各自不同的优劣性，而自己设计出的传动链又比较繁琐，导致传动精度下降严重，由于自身长时间没有接触有关这方面知识，导致在一段时间内总是不知道怎么去设计。经过与同学的探讨和指导老师的帮助，我终于在这方面找到了设计的方法，在吸取总结他人设计中的优点后，我正一步一步的完成设计要求的后续任务。

（2） 图纸的绘制。由于好久没有绘制过相关图纸，对图样的认识也慢慢变得生疏，导致不论是读图还是绘制，都产生了一定的问题，通过回顾以前所学的知识，翻阅曾经学过的书本，慢慢的这个问题也得以解决，目前制图的工作也已经进行了一部分。

后期工作安排：

下一步需要做的就是在以前工作的基础上加倍努力，将各个执行单元以及整体的传动方案设计完毕，使其更合理，更简便，并接着继续认真学习查阅资料，按照任务书的要求进行后续的设计工作，对各个机构继续进行详细的设计计算，绘制相应的装配图和零件图，并对系统进行论证和验算，最终将最后的毕业设计说明书制作完成。后半段毕业设计我会更虚心地向老师和同学请教，认真的学习完成本次毕业设计的各项任务，尽量把细节做好做完善，为最终答辩做准备。

指导教师签字：

年    月    日
