《网络工程方案设计》

任务书第一部分

一、课程设计的目的

网络工程方案设计是专业实践环节之一，其目的让学生掌握组建计算机网络的基本技术，特别是网络规划与设计、综合布线规划与设计、网络产品选型与报价等等，提高学生的综合应用能力。

二、课程设计任务

课题一：

以一栋或几栋楼宇（可以是教学楼、实验楼、公寓楼、图书馆、办公楼等等）为例进行计算机网络规划与设计。内容包括需求分析，网络结构设计（含拓扑图），网络布线设计（含布线图），网络设备选型，投资概算等。要求根据设计内容，按学校统一的课程设计规范撰写一份设计说明书。

2．课题二：

以一个组织（可以是公司或企业、学校、政府部门或机关等等）为例进行计算机网络规划与设计。内容包括需求分析，网络结构设计（含拓扑图），网络布线设计（含布线图），网络设备选型，投资概算等。要求根据设计内容，按学校统一的课程设计规范撰写一份设计说明书。

以上两题可任选其一，每人的设计内容不能雷同。

三、时间

设计总时间1周（5个工作日,第18周）

四、方案设计说明书撰写规范

1、撰写设计说明书1份。设计说明书须每人一份，独立完成。

2、方案设计说明书正文包括需求分析、网络结构设计（含拓扑图）、网络布线设计（含布线图）、网络设备选型、投资概算、结束语或总结等。

3、题目字体用小三，黑体，正文字体用五号字，宋体，小标题用四号及小四，宋体。

设计内容：

1、 描述网络工程情况。

2、 找出关键需求和一般需求

3、 分析关键需求：

价格需求

性能需求：百兆网或千兆网或百兆千兆混合网络

功能需求：用户需要在网络上完成哪些任务，如：文件传输、视频会议、邮件服务等。

4、 分析一般需求：

用户特点、节点数量、未来扩张情况、覆盖范围、园区建筑结构等

5、 根据关键需求和一般需求得到，为了完成用户需求，保障数据传输，物理层用什么传输介质，网络结构用什么比较合理，然后什么样的核心设备。

6、 画出相关的网络拓扑图，一般用标准图标库，手画的图要标出图例。

任务书第二部分

7、 网络具体设计：网络具体结构（层次关系，每个层次对应的网络部分）、路由设计、冗余设计、功能（服务）设计、地址规划、安全设计

1) 设计的网络分为几个部分（企业网分几个部门，校园网分几个年级或系部）每个部分都有什么功能，对应完成这些功能需要网络达到什么性能。

2) 各部门的地址规划，如IP地址类型的选择，利用子网掩码划分子网等。需要域名的，可以编一个域名。

3) 各部门互相通信时采用什么设备连接（通常用路由器） ，如果用路由器的时候，选择几条路由线路，即做好路由的冗余设计（多几条线路可以保证网络的可靠性），采用哪种路由技术（静态或动态）并根据子网划分的策略配置相关的路由信息。

4) 分析用户的功能需求后，确定需要哪些服务器，这些服务器都连到哪些设备上（通常重要的功能服务器都连到核心交换机上），重要的服务器要做好冗余设计（设备和线路）。

5) 安全设计主要什么用户的安全要求，和为了达到用户的安全要求，采用哪些安全技术、安全手段。

任务书第三部分

8、 布线设计。

按照前面逻辑网络设计方案，结合施工场地的情况，进行网络物理设计，主要包括物理网络的结构图（关系图），部分网络的平面图（如某一栋楼的某一层的平面图），反映出网络信息点的分布情况和数量（用网络的一部分说明即可），统计组建网络所需耗材和器材（表格方式），设备选型（设备名称，型号，数量）并说明选型的原因。

设计内容：

一、 设计依据

1、标准

IEEE802.3 100－BASE－T

EIA/TIA568 EIA/TIA569EIA/TIA

ISO/IEC IS 11801

2、安装与设计规范

工业企业通信设计规范

中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程设计规范” 修订本  GB50311-2016

中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程施工及验收规范”GB50312-2016

3、连接线路

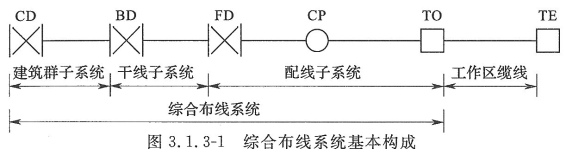

布线系统的基本构成图：

二、设计范围及要求

1、设计范围

XX学院的网管中心位于图书馆大楼的3楼，目前有教工宿舍、外语中心、图书馆大楼以及教学楼需要与中心连接成校园网，并且各楼分别需要网络布线以建设楼内局域网。

2、设计目标的确定

我们为该校园网设计的综合布线系统将基于以下目标：

符合当前和长远的信息传输要求。

布线系统设计遵从国际（ISO/CEI11801）标准。

布线系统采用国际标准建议的星形拓扑结构。

考虑电脑网络的速度向1000Mbps发展的需要。

布线系统的信息出口采用国际标准的RJ45插座。

布线系统符合综合业务数据网的要求。

布线系统要立足开放原则。

3、布线要求

校园网络计算机主机房位于位于图书馆三层。然后通过光缆分别连至校内的三幢建筑，在各建筑内部采用五类4对UTP电缆连接到设备间的配线架上。

三、布线系统的组成和器件选择原则

1、系统组成

综合布线系统由建筑群干线系统、设备间系统、水平系统以及工作区系统组成。

2、器件选择原则

 SIEMON公司的布线产品具有90余年的悠久的生产历史，是目前唯一的布线产品UL免检厂家，也是唯一获ISO9001认证的(认证安装)培训项目，在综合布线产品中具有100多项专利技术。 对于办公大楼的结构化布线工程，我们向用户推荐和选用美国SIEMON公司的布线产品，SIEMON公司的布线产品支持话音、数据、图形、图像、多媒体、安全监控、传感等各种信息的传输。

（1）工作区选择原则

全部选用五类MAX系列信息模块，性能全部超过国际标准ISOIS 11801 的指标。

水平线缆选择原则

美国西蒙公司认可的美国百通电缆公司的5类UTP线缆，配合西蒙公司的连结硬件产品可以支持多媒体，语音。数据，图形图象等所有标准应用。所有产品均获得UL认证，满足ANSI/TIA/EIA-568A及ISO/IEC 11801等标准。

（3）主干线缆选择原则

主干线缆选用美国西蒙公司认可的美国百通电缆公司6芯多模光缆，可以支持ATM或千兆以太网主干，体现了经济实用的原则。

（4）配线架选择原则

考虑今后的校园网的发展，保证连接端口的扩充性以及先进性。

配线架具有独特的电抗平衡性，可以确保五类线缆的传输性能。

四、 布线系统设计

1、工作区子系统设计

校园内各大楼工作区信息点选择RJ45接口的单孔形式。楼层的信息点统计如下表所示：

各楼信息点分布总计

2、水平子系统设计

信息点全部采用CAT5 4对 UTP五类优质非屏蔽双绞线。根据我们的工程经验，结合办公大楼的各楼层的平面图，计算出线缆的平均长度为60米。每箱 CAT5 4对 UTP 线缆长度为305米。水平线缆用量见下表：

3、楼间建筑群系统设计

楼间连接选用6芯多模光纤，从校园平面图可以大致估算出实际距离，部分可以利用原有的管道，其余采用架空方式或从新铺设地下管道。

4、设备间系统设计

有两种类型的配线架，分别连接光纤和铜缆。分布及数量如下：

设备间应尽量保持室内无尘土、通风良好、室内照明不低于150Lx，载重量不小于1000磅每平米。应符合有关消防规范、配置有关消防系统。室内应提供UPS电源配电盘以保证网络设备运行及维护的供电。每个电源插座的容量不小于300W。

五、 设备安装与线路铺设建议

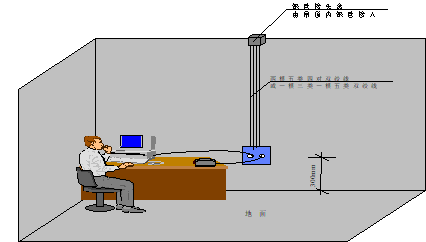

1.工作区：可选择壁型或地板型信息插座，提供标准的RJ-45接口。

2.水平线缆走向建议：水平布线可采用桥架、配管及地下线槽等走线方式。在每层配电间设一个分配线架(IDF)，通过水平桥架将水平线缆由各房间的信息点引至IDF。

3.垂直线缆及IDF的铺放建议：由各层配线间内的垂直干缆经配线间内的竖井，根据各信号线用途的不同，分别引至不同的MDF。

4.配线架放置建议：配线架均安装在各层配线间，建议将配线架安装在19"标准机架内或配线架机柜中。

MDF在设备间内的布放位置待方案确认后随施工图一并提供。

六、 工程实施内容

1.布线设计:在我方完成布线工艺配置方案，并得到贵方确认后,我方需与有关建筑设计部门合作，完成建筑的管线设计或修正。

2.布线施工与督导:在布线过程中，我方除具体施工外，将实施技术性的指导和非技术的工程管理、协调。

3.线路测试：工程完工后，将选用布线产品厂家认定的专用仪 器对系统进行导通、接续测试，并提交测试证明报告。

4.系统联调:在系统的线路测试后，选择若干站点，对外部连接网络设备进行联通测试，并提供测试报告。

5.工程验收:完成上述两项测试后，双方签字认定工程验收完毕,并携同布线产品公司完成工程保证体系。

6.文档:验收后，我方将以文本方式，向贵方提供系统设计与方案配置、施工记录等在内的文档。
