一 引言

框架结构作为住宅建筑重要的结构形式之一，近年来在世界各地又有了很大的发展，许多城市普遍兴建了包括商场、住宅、旅馆、办公楼和多功能建筑等各种类型的框架结构建筑。学校住宅楼结构设计采用采用框架结构，是由于框架结构能够提供较大的室内空间，平面布置较灵活，延性较好、方便施工承载力大、结构自重轻、抗震性能好、建造的工业化程度高等优点。因此框架结构体系在教育住宅设施中的应用已越来越广泛。

通过毕业设计环节，使自己将四年所学的基础知识、专业知识及计算机软件运用等方面的知识进行一次全面的、综合的检测。使我全面系统地融汇所学理论知识和专业技能并运用于解决实际问题。通过这个环节，加深我对所学基本理论知识的理解，培养我综合分析和处理问题的能力以及设计创新精神，提高自学能力。

提高自学能力，培养独立研究的能力，主要包括：调查研究、文献检索和搜集资料能力；方案论证，确定方案的能力；理论分析、设计和计算的能力；运用计算机的能力；撰写科技论文及设计说明书的能力。

本课题研究的是住宅楼的设计。在指导老师的指导下，我将独立系统的完成一项工程设计，解决与之有关的的所有问题，熟悉相关设计规范、手册、标准图以及工程实践中常用的方法。对于培养我初步的科学研究能力，分析解决问题能力有重要意义。同时积极、独立的完成本次毕业设计也为今后的实际工作做出的必要的准备。

二 工程概况

（一）设计资料

深圳市某高校宿舍楼建筑结构设计-4。工程地点位于深圳市。该宿舍楼结构形式是主体为5层钢筋混凝土框架结构。建筑面积4000平方米左右，采用钢筋混凝土框架结构，为满足学生的生活需要，除居住房间外，设宿舍管理室以及学生活动室，每层设卫生间、洗衣房、供水室。建筑结构设计使用年限为50年，耐火等级为二级。

（二）设计条件

1.工程地址： 本工程位于深圳市。

2.地质水文资料：

根据工程地质勘测报告，拟建场地地势平坦，表面为平均厚度0.5m左右的杂填土，以下为1.0m左右的淤泥质粘土，承载力的特征值为80kN/m2，再下面为较厚的垂直及水平分布比较均匀的粉质粘土层，其承载力的特征值为180kN/m2，可作为天然地基持力层。

地下水位距地表最低为-0.8m,对建筑物基础无影响。

3.气象资料：

全年主导风向：偏南风   夏季主导风向：东南风  冬季主导风向：北偏西风

常年降雨量为：1283.70mm

基本风压为：0.36kN/m2（B类场地）

基本雪压为：0.20kN/m2

4.抗震设防要求：七度二级设防

5.底层室内主要地坪标高为±0.000。

三 平面设计

1．建筑设计

（1）建筑方案设计

采用钢筋混凝土结构，结构的建筑平面布置为“一字型”，两边房屋、中间走廊的形式，简单、规则、对称，对抗震有利，结构具有较好的整体性。为满足学生的生活需要，除居住房间外，设宿舍管理室，每层设卫生间、洗衣房、供水室。

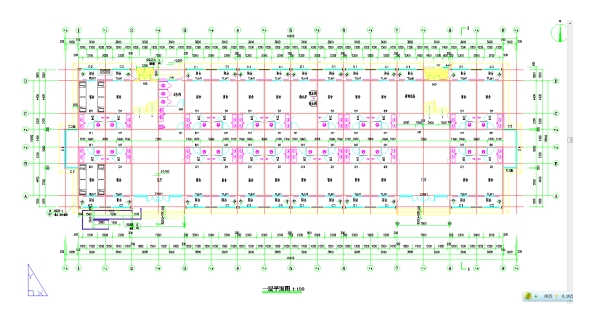

1平面图：首层、标准层及屋顶平面图（比例1：100）

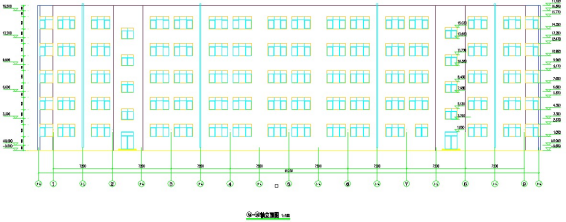

2 立面图（选择其中主要的2-3个侧立面，比例1：100）：绘出正立面、侧立面图，标明立面处理、门窗形式、墙面装饰及雨水管位置。

3 剖面图（选择楼梯间及门厅处横剖面，比例1：100）：剖切有代表性的部位（应包括楼梯）绘制剖面图，标明屋面、楼板、楼梯及各类主要构造，标注标高（以米计）及尺寸。

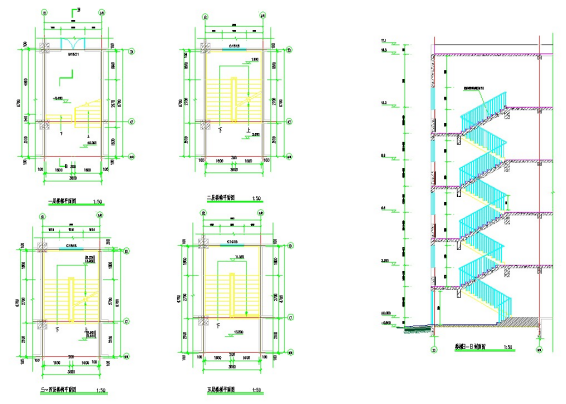

楼梯详图。

4工程做法

4.1设计标高：

室内设计标高为±0.000m，室内外高差600mm。

4.2墙体做法：

本工程外墙和内墙均为填充墙，采混凝土砌块（墙厚200mm）作为填充墙，M7.5混合砂浆砌筑。

外墙做法：

外墙涂料

8厚1：2.5水泥砂浆找平

10厚1：3水泥砂浆打底扫毛或划出纹道

加气混凝土砌块

内墙做法：

内墙涂料

7厚1：2.5水泥砂浆压实赶光

7厚1：3水泥砂浆找平扫毛

7厚1：3水泥砂浆打底扫毛或划出纹道

4.3 楼面做法：

除卫生间外楼面做法：

30厚水磨石地面

100㎜钢筋混凝土板

V型轻钢龙骨吊顶

二至五层卫生间楼面做法：

10mm厚防滑地砖面层(撒素水泥面)

10m厚1:3 干硬性水泥砂浆结合层

40mm厚C20细石混凝土向地漏找坡

10m厚1:3水泥砂浆找平层

100厚现浇钢筋混凝土楼板

V型轻钢龙骨吊顶

4.4 地面做法：

水磨石地面

10厚地砖铺实拍平，水泥浆擦缝

20厚1:4干硬性水泥砂浆

素水泥砂浆结合层一遍

80厚C15混凝土素土夯实

素土夯实

4.5 屋面做法：

30㎜厚细石混凝土保护层

三 毡 四 油 防 水 层

20㎜厚水泥砂浆找平层

150㎜水泥蛭石保温层

100㎜钢筋混凝土板

V型轻钢龙骨吊顶

4.7 散水做法：

15 厚水泥沙浆

70 厚C10混凝土

素土夯实

4.8 女儿墙做法

混凝土砌块女儿墙

10厚DP砂浆找平

刷1.2厚水泥基防水涂料

DEA砂浆粘贴30厚挤塑聚苯板

4厚DBI砂浆压入一层玻纤网格布

2．结构设计

（1）确定地上结构和基础的结构方案，绘制结构平面布置草图。

（3）结构计算：应用PM软件建立计算模型，并确定应用软件计算所必要的设计参数。

（4）结构计算结果分析：针对结构计算所输出的结果，检查各项指标是否符合规范要求，并进行结构规则性分析。

（5）绘制结构施工图

结构平面布置图（含楼板配筋）：比例1：100

梁平面配筋图：比例1：100

楼梯结构布置及配筋图：1：50

部分构件详图，如次梁、挑梁等，比例自定。

（6）编制结构设计说明，主要构件汇总表。
