基于单片机的四层电梯控制系统设计 毕业论文+程序源文件
文章来源:www.biyezuopin.vip   发布者:毕业作品网站

目录

4层电梯单片机控制设计

1. 设计任务

2. 整体方案设计

3. 系统硬件电路设计

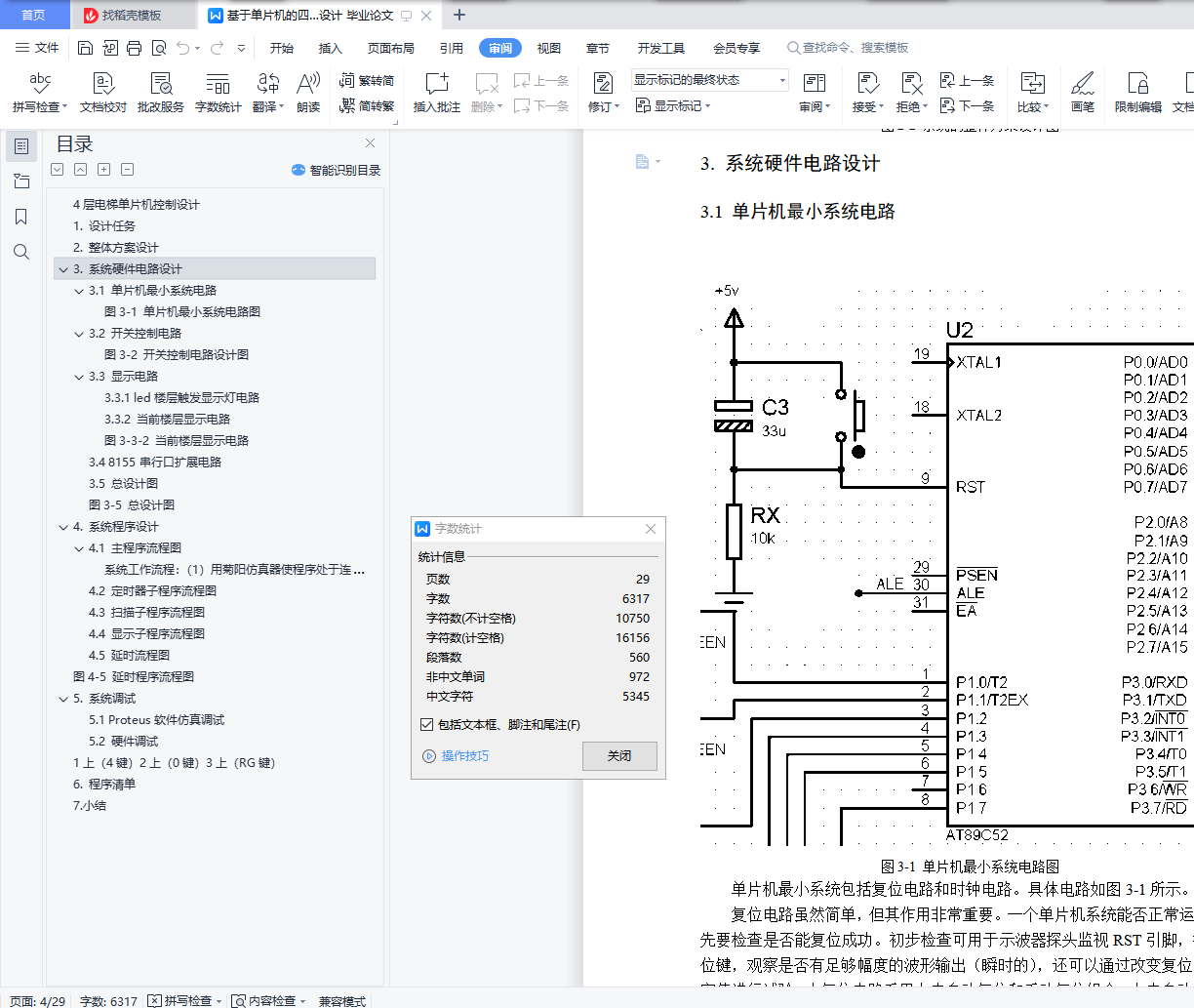

3.1 单片机最小系统电路

图3-1 单片机最小系统电路图

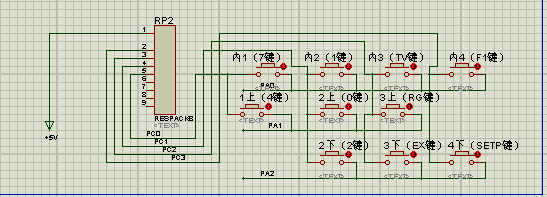

3.2 开关控制电路

图3-2 开关控制电路设计图

3.3 显示电路

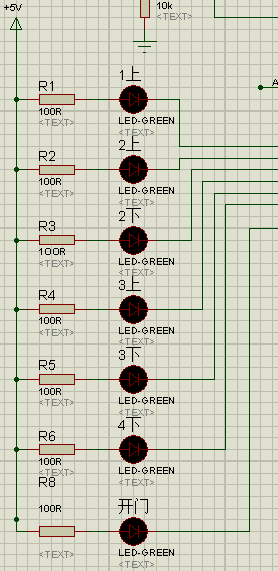

3.3.1 led楼层触发显示灯电路

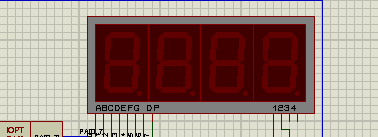

3.3.2 当前楼层显示电路

图3-3-2 当前楼层显示电路

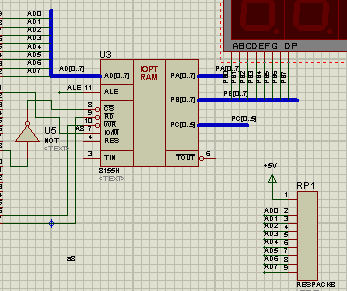

3.4 8155串行口扩展电路

3.5 总设计图

图3-5 总设计图

4. 系统程序设计

4.1 主程序流程图

系统工作流程:(1)用菊阳仿真器使程序处于连续运行状态

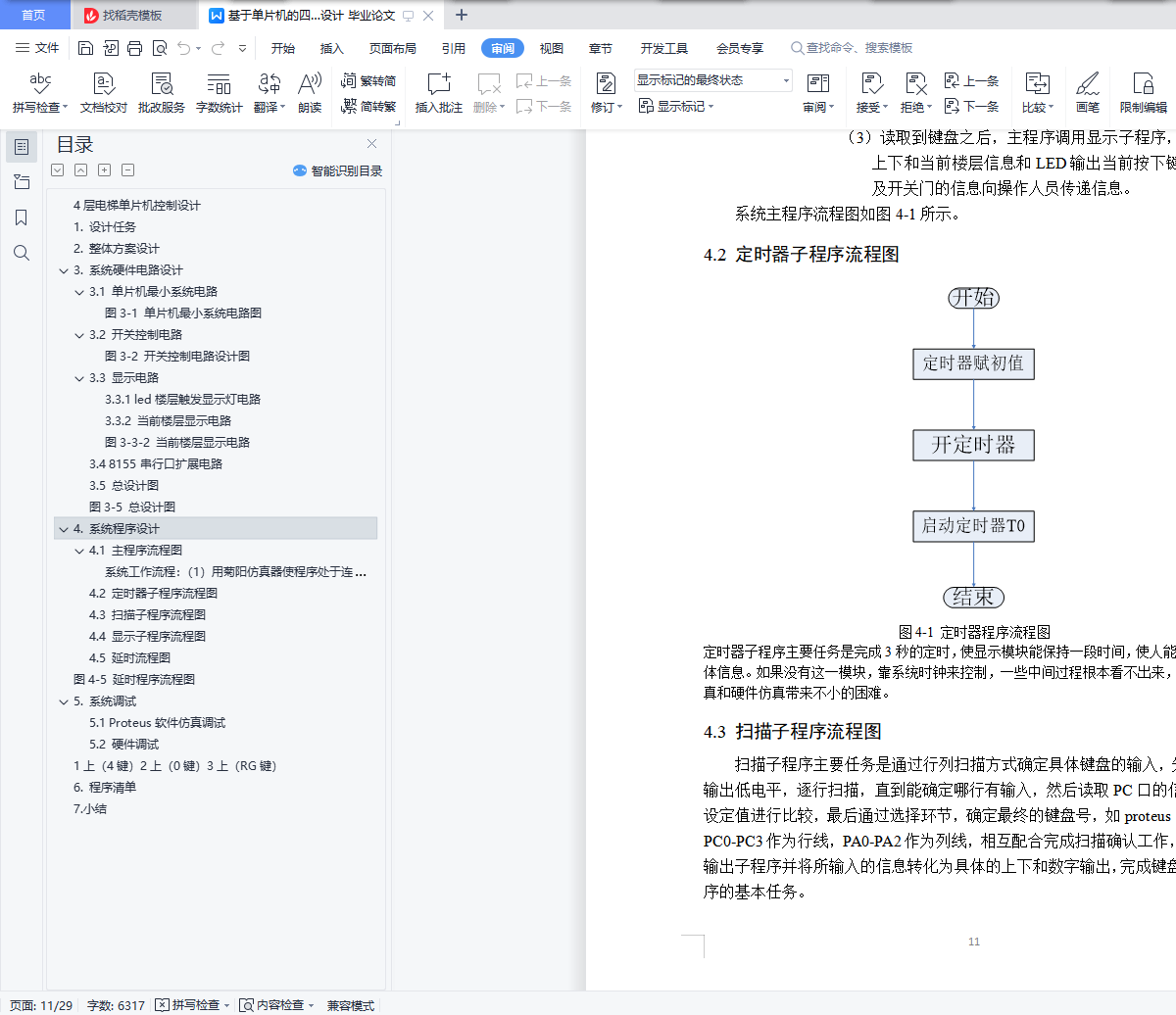

4.2 定时器子程序流程图

4.3 扫描子程序流程图

4.4 显示子程序流程图

4.5 延时流程图

图4-5 延时程序流程图

5. 系统调试

5.1 Proteus软件仿真调试

5.2 硬件调试

1上(4键)2上(0键)3上(RG键)

6. 程序清单

7.小结

4层电梯单片机控制设计

在1901年的上海,美国奥的斯公司安装了中国最早的一座电梯,而今,我国电梯业已进入了高速发展的时期,商场、医院、宾馆、仓库、住宅大楼等地方的电梯都被广泛应用着,直接与人们的生活息息相关,给人们的生活带来了极大的便利,是一种必不可少的垂直运输交通工具。

抛开一些复杂的概念,单片机在我们的生活中触手可及,尤其是在智能仪表,实时控制,机电一体化,办公机械,家用电器等方面拥有广泛的应用领域。这次课设注重对单片机的理解应用,明白单片机的工作原理,掌握单片机的接口技术,中断技术,存储技术,时钟方式和控制方式,这样才能更好地利用单片机来做有效的设计,提高自己的综合能力。

1. 设计任务

结合实际情况,基于AT89C52单片机设计一个四层电梯单片机控制系统。该系统应满足的功能要求为:

4层电梯运行控制,轿内外呼叫,运行状态显示。独立键盘、LED显示楼层、指示灯。

(1) 电梯运行控制系统为四层控制系统。

(2) 电梯能够轿内外呼叫,并显示运行的状态。

(3) 设计系统具有独立键盘控制,并有LED显示楼层与指示灯。

主要硬件设备:AT89C52单片机: AT89C52是一个低电压,高性能CMOS 8位单片机,片内含8k bytes的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器(RAM),器件采用ATMEL公司的高密度、非易失性存储技术生产,兼容标准MCS-51指令系统,片内置通用8位中央处理器和Flash存储单元,AT89C52单片机在电子行业中有着广泛的应用。

AT89C52有40个引脚,32个外部双向输入/输出(I/O)端口,同时内含2个外中断口,3个16位可编程定时计数器,2个全双工串行通信口,2 个读写口线,AT89C52可以按照常规方法进行编程,也可以在线编程。其将通用的微处理器和Flash存储器结合在一起,特别是可反复擦写的 Flash存储器可有效地降低开发成本。

AT89C52有PDIP、PQFP/TQFP及PLCC等三种封装形式,以适应不同产品的需求。
