课题十：彩灯广告屏的PLC控制系统的设计

1.功能要求：

彩灯广告屏，其示意图如（图1）所示：

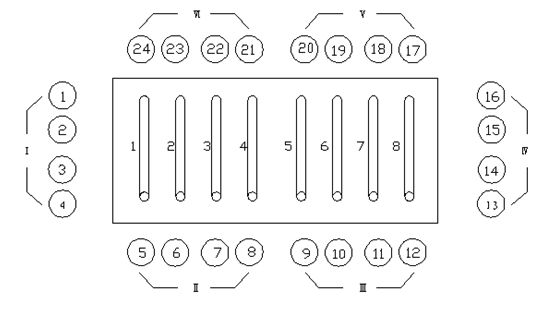

                         彩灯广告屏示意图

对彩灯控制器的要求如下：

1）广告屏中间部分有8根彩灯管，从左到右排列，编号1-8。

系统启动以后，灯管点亮的顺序依次为：1-2-3-4-5-6-7-8号，时间间隔为1秒，8根彩灯管全亮后，持续10秒，然后按照8-7-6-5-4-3-2-1号的顺序依次熄灭，时间间隔为1秒。灯管全熄灭后等待2秒，在从8号灯管开始，按照8-7-6-5-4-3-2-1号的顺序依次点亮，时间间隔为1秒，灯管全亮后，持续20秒，再按照1-2-3-4-5-6-7-8号的顺序熄灭，时间间隔仍为1秒，灯管全熄灭后等待2秒，再重新开始上述的过程的循环。

2）广告屏四周安装有24只流水灯，4只一组，共分成6组即（Ⅰ-Ⅱ-Ⅲ-Ⅳ-Ⅴ-Ⅵ）。

系统启动以后，按照从Ⅰ-Ⅵ顺序，间隔为1秒点亮并循环。18秒后，按照Ⅵ-Ⅰ的顺序，依次点亮并进行循环。再按照Ⅰ-Ⅵ的顺序循环往复，直到系统停止工作。

3）系统用启动按钮和停止按钮操作

4）在现有功能要求下有创新扩展部分可作为加分项。

2.设计任务

1）I/O分配表，硬件组态图，I/O接线图、梯形图（如果用顺序控制法，需要画顺序功能图，其他编程方法需要画出程序流程图）

2）编制设计说明书与设计小结；

3）HMI仿真
