目录
一、 问题描述 2
二、 设计方案 2
2.1设计思路 2
2.2总体模块划分和外部接口 2
三、 系统实现 3
1）初始化模板（init.vhd） 3
2）计时器模板（clkdiv.vhd） 3
3） 购买商品模板（goods.vhd） 5
4） 数码管显示模块（showmsg.vhd） 6
四、仿真 7
五、测试 7
六、 问题与解决 10
1、 课程学习 10
2、软件和板载实验 10
3、代码编写 10
七、 总结 10
目录
1．问题描述；·····························2
2．设计方案；·····························2
3．系统实现（各个具体模块实现原理描述，原理图说明，代码说明）；····3
4．仿真（部分功能的仿真设计和结果分析）；···············7
5．测试（板载测试的过程和结果分析）；·················7
6．问题和解决；····························10
7．总结（总结主要工作内容和结果，描述设计心得和体会）·········10
一、问题描述
自动售货机设计

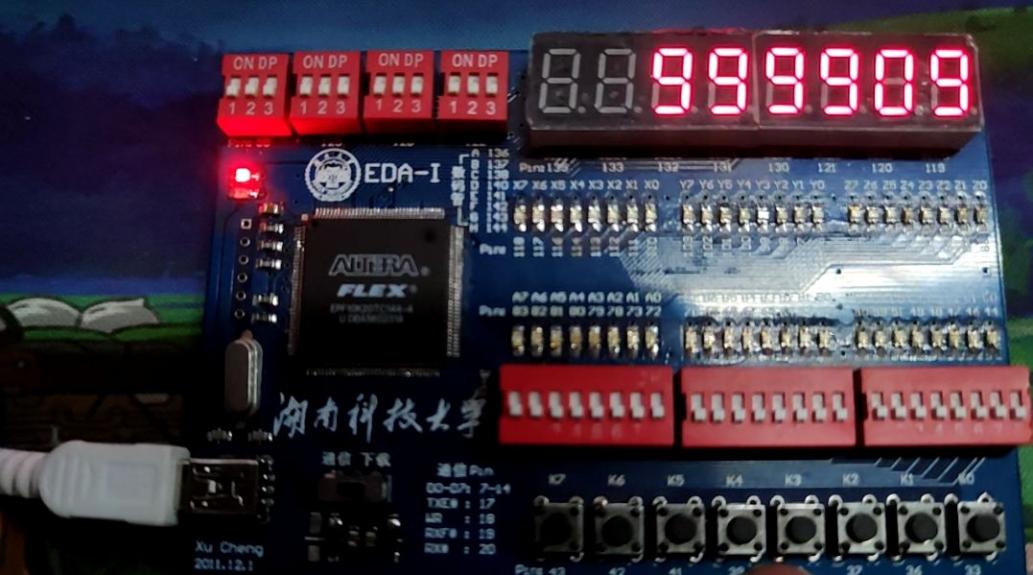

1）6个数码管代表六种商品，每种商品数量0-9；
2）6个按键代表对应商品的选择按钮，按下表示选择购买，只有该商品数量大于0是可以购买，为零时提示缺货，用一个LED灯指示；
3）使用一组LED显示选中商品的价格，并开始计时（用剩下两个数码管显示倒计时），60秒内没有收到成功付款（扫码付款）信号，则取消该交易，恢复成选择购买前状态；
4）用剩下按键或者拨码开关给出成功付款信号，收到该信号，倒计时结束，并出货（用led等指示已出货），该商品数量减一。
二、设计方案
2.1设计思路
1、初始化商品数量和价格；
2、设计购买商品模块；
3、设计60秒倒计时模块；
4、设计数码管显示模块；
5、使用两个时钟信号，高频率的用在控制数码管的输出，低频率的用在实现60秒倒计时模块。
