工程编号：07-C-48 需 要 系 数 法 负 荷 计 算 表 项目名称：苏江职业中学教学楼 共 3 页 第 3 页
（4）防雷与接地 本工程按二类防雷建筑设防，在女儿墙和屋顶构架上明敷25X4热镀锌扁钢作为避雷带，明敷避雷带高出屋面0.15米，用支持卡子固定，卡子间距为直线段1米，转弯处为0.3米，且避雷带在屋顶明敷组成不大于10X10M的网格。 本工程保护接地采用TN-C-S制，电源进户端PEN线重复接地，利用基础桩内钢筋作接地极，并围绕建筑物敷设成环形接地体，将保护接地、等电位接地、电子信息相同的工作接地、防雷接地和弱电工作接地等构成总等电位联接体，接地电阻R≤1Ω，建筑物内所有不带电之设备金属外壳、铠装电缆金属外皮、所有进出线槽的金属管道及所有进出建筑物之金属管道作总等电位接地联接，中性线不得与保护接地线混淆，中性线与保护接地线在用电设备处不得并连。 （4）设计任务 要求在规定时间内独立完成下列工作量： 1.配电系统设计 包括教学楼各类负荷计算、、确定配电系统及敷线方式。 2.绘制电气工程图 绘制A区空调配电柜AKA配电系统图、B区照明配电柜ALB配电系统图。（参见附图05、06） 3.防雷与接地设计 绘制防雷、接地平面布置图，局部即可。（参见附图07、08） （5）设计时间 2022年2月至2022年5月 2．指定查阅的主要参考文献及说明 （1）《供配电系统设计规范》 （2）《低压配电设计规范》 （3）《10kV及以下变配电所设计规范》 （4）《供电工程师技术手册》 （5）《实用供配电技术手册》 （6）《建筑照明设计标准》 （7）《建筑物防雷设计规范》 （8）《民用建筑电气设计规范》 另：阅读老师发给的参考资料。 3．进度安排
注意： 1、“毕业设计论文即毕业设计书”字数不少于1.5万字。 2、毕业设计结束后每个同学必须交毕业设计书一份，不得雷同；“毕业设计论文”必须交电子文档与纸质文档。 3、毕业答辩时间另行通知（估计在5月中旬）。
1.教学楼一层平面图（附图01）

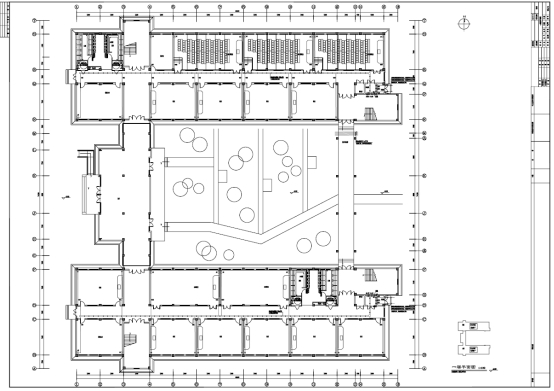

附图01 教学楼一层平面图 2.教学楼二层平面图（附图02）

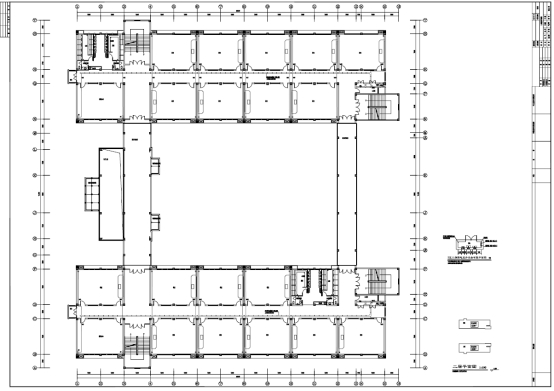

附图02 教学楼二层平面图 3.教学楼三~四层平面图（附图03）

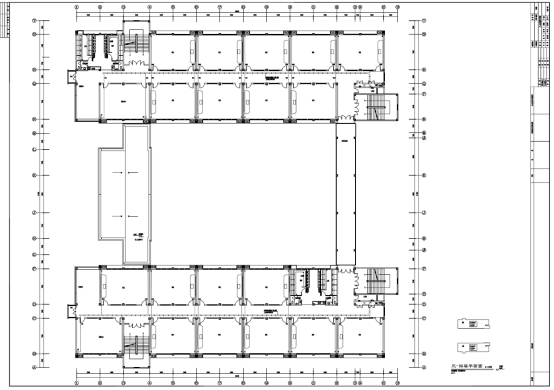

附图03 教学楼三~四层平面图 4.教学楼五层平面图（附图04）

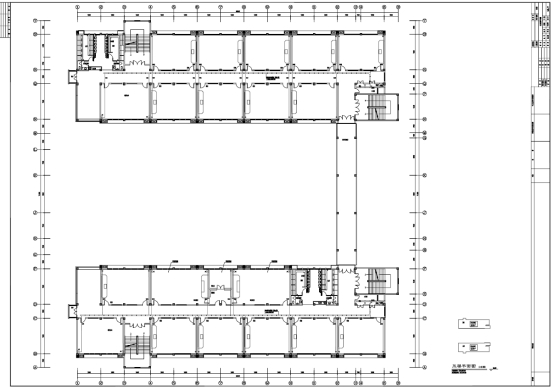

附图04 教学楼五层平面图 5.教学楼A区空调配电柜AKA配电系统图参考图样（附图05）

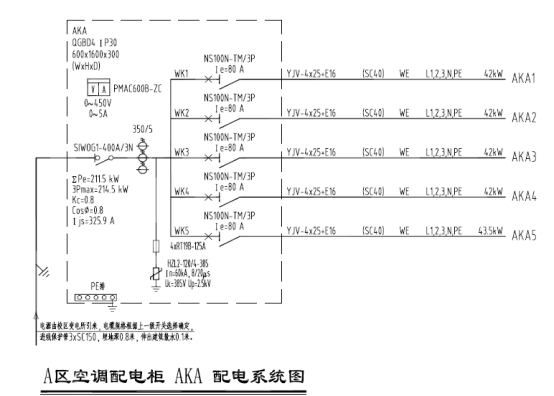

附图05 教学楼A区空调配电柜AKA配电系统图参考图样 6.教学楼B区照明配电柜ALB配电系统图参考图样（附图06）

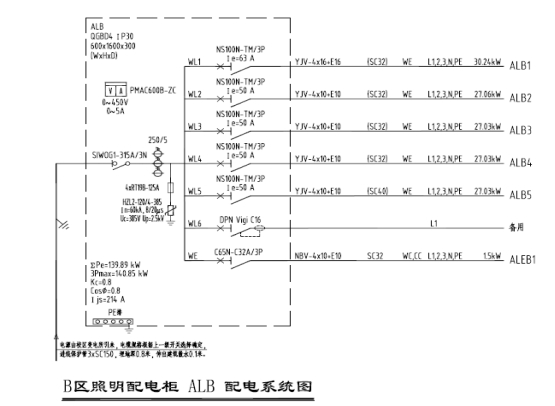

附图06 教学楼B区照明配电柜ALB配电系统图参考图样 7.教学楼防雷平面布置图参考图样（附图07）

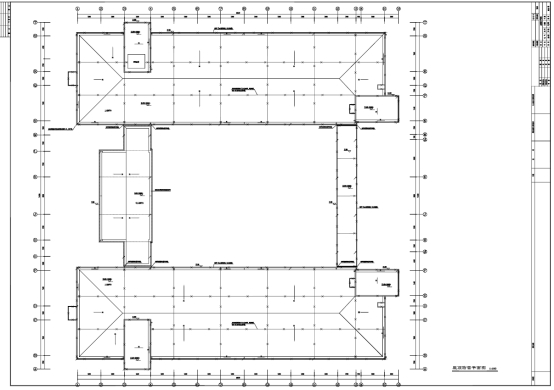

附图07 教学楼防雷平面布置图参考图样 8.教学楼接地平面布置图参考图样（附图08）

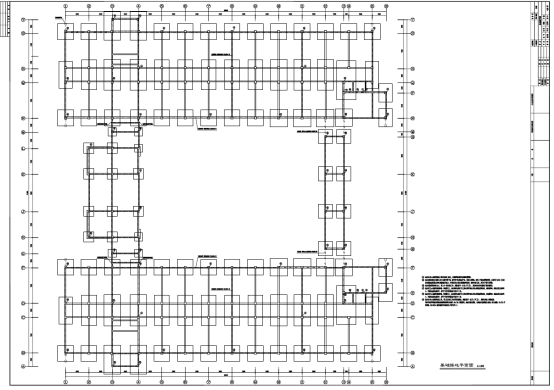

附图08 教学楼接地平面布置图参考图样 ,1．毕业设计的主要内容及基本要求 （1）设计目的 通过毕业设计的实践达到： 1）巩固《工厂供配电技术》课程的理论知识； 2）学习和掌握供电设计的基本方法，进一步扩大知识领域，提高计算、绘图的技能； 3）培养学生独立分析和解决问题的工作能力及实际工程设计的基本技能。 （2）设计要求 1.设计范围 （1）照明、电力配电系统 （2）防雷和接地系统 2.分工界限 凡是需要进行二次装潢的建筑空间的照明设计及景观照明由二次装修设计及景观设计完成，本设计预留电源配电箱。 （3）设计依据 本工程为一幢五层框架结构教学楼，其中一层层高4.600米，二~五层层高4.000米，本工程每层分为两个防火分区。 1、本工程采用的主要规范标准及法规 《民用建筑电气设计规范》JGJ/T16-92 《供配电系统设计规范》GB50052-95 《低压配电设计规范》GB50054-95 《建筑照明设计标准》GB50034-2004 《建筑物防雷设计规范》GB50057-94（2000年版） 《智能建筑设计标准》GB/T 50314-2006 《公共建筑节能设计标准》DGJ08-107-2004 《民用建筑设计通则》GB50352-2005 《中小学校建筑设计规范》GBJ99-86 《建筑设计防火规范》GB50016-2006 《民用建筑电线电缆防火设计规程》DGJ08-93-2002等国家现行的有关规范标准及法规。 2、设计的内容与分工。 要求进行的设计为：包括照明、空调配电，防雷及接地系统；本工程按建筑防火分区的划分分为A、B两个区域分别供电。 本设计不涉及弱电设计。 3、建筑工种提供的平、立、剖面及相关专业提供的用电资料。 （1）负荷等级 本工程中疏散照明，设备间照明按二级负荷供电，其余按三级负荷供电。 （2）供电电源及计量 本工程A区、B区电源由校区变电所各引两路~380/220V电源（照明、空调）供电，采用电缆直埋敷设，穿钢管进户，并由校区变电所集中高供高量；其中照明使用电压为~220V；进线电缆规格根据校区变电所配出开关整定值选取，疏散、应急照明及设备间照明采用自带蓄电池灯具。 （3）负荷容量 本工程办公室、教室照度按300Lx设计，照明功率密度值为11W/平方米，门厅、设备间照度为200Lx，照明功率密度为8W/平方米；连廊照度按50Lx设计，照明功率密度值为2W/平方米，教室黑板照度为500Lx。 负荷已知数据见下表： 工程编号：07-C-48 需 要 系 数 法 负 荷 计 算 表 项目名称：苏江职业中学教学楼 共 3 页 第 1 页
工程编号：07-C-48 需 要 系 数 法 负 荷 计 算 表 项目名称：苏江职业中学教学楼 共 3 页 第 2 页
