心脏传导系统模拟器设计
目录
1 引言 2
1.1 临床心律失常分析方法 2
1.2 基于知识规则建模的自动诊断方法研究现状 4
1.3 心脏计算机仿真模型的研究发展现状 7
2 基于心电图生成模型的诊断方法研究 9
2.1 心电图自动诊断模型的设计思路 9
2.2 心电图生成模型的数学结构分析 12
2.3 基于字典法的心脏数学模型研究 15

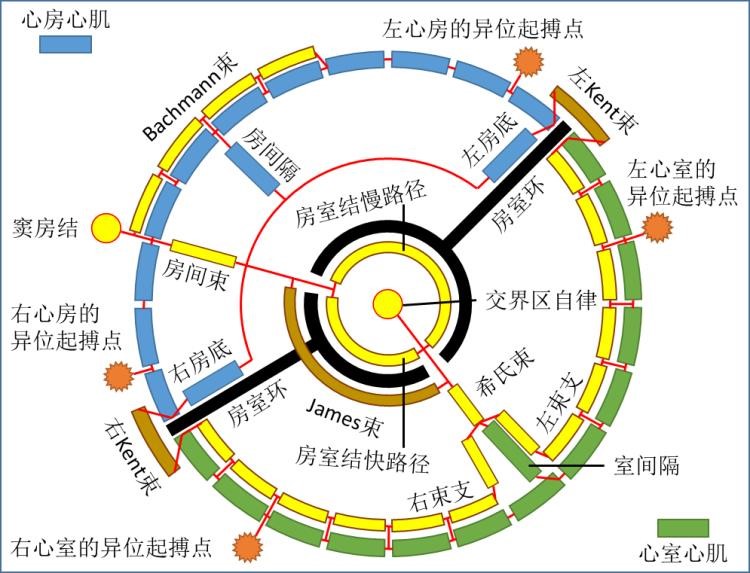

2.4 心脏传导系统建模 15
3 心脏传导模型设计 17

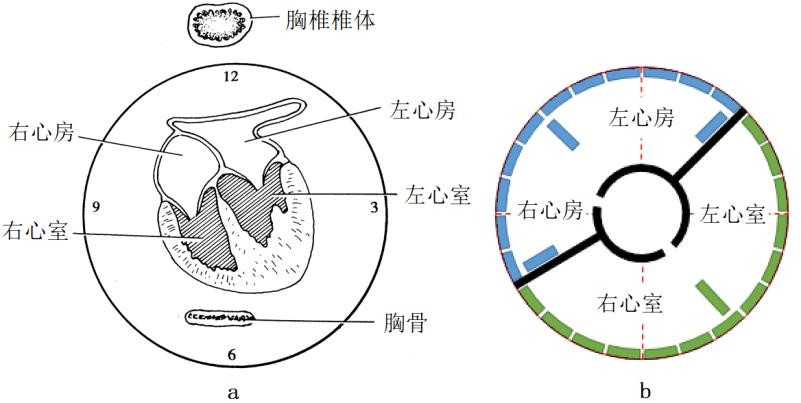

3.1 心脏与导联电极的空间位置关系 17
3.2 传导单元数学模型 17
3.3 心室肌病变相关参数 21

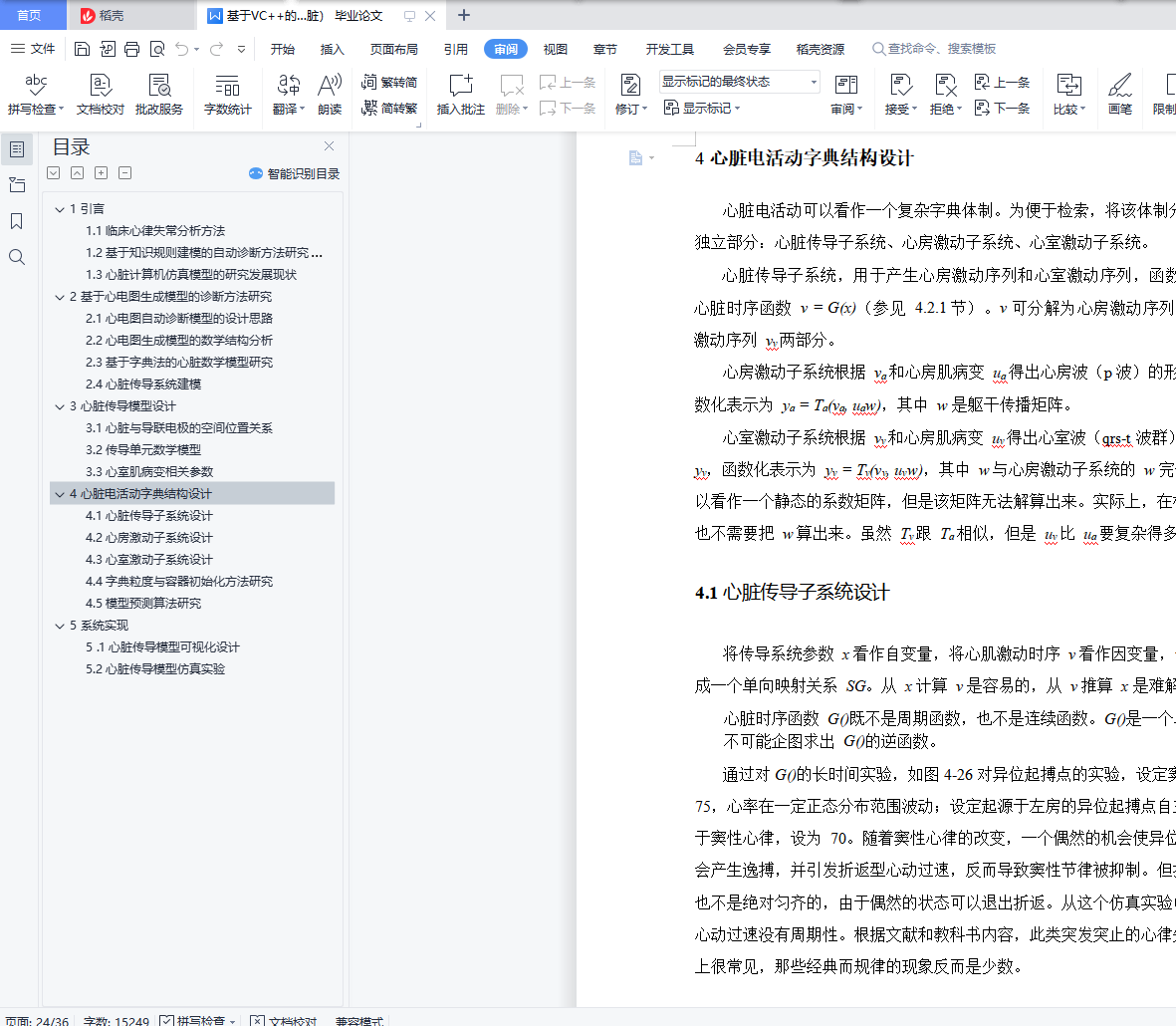

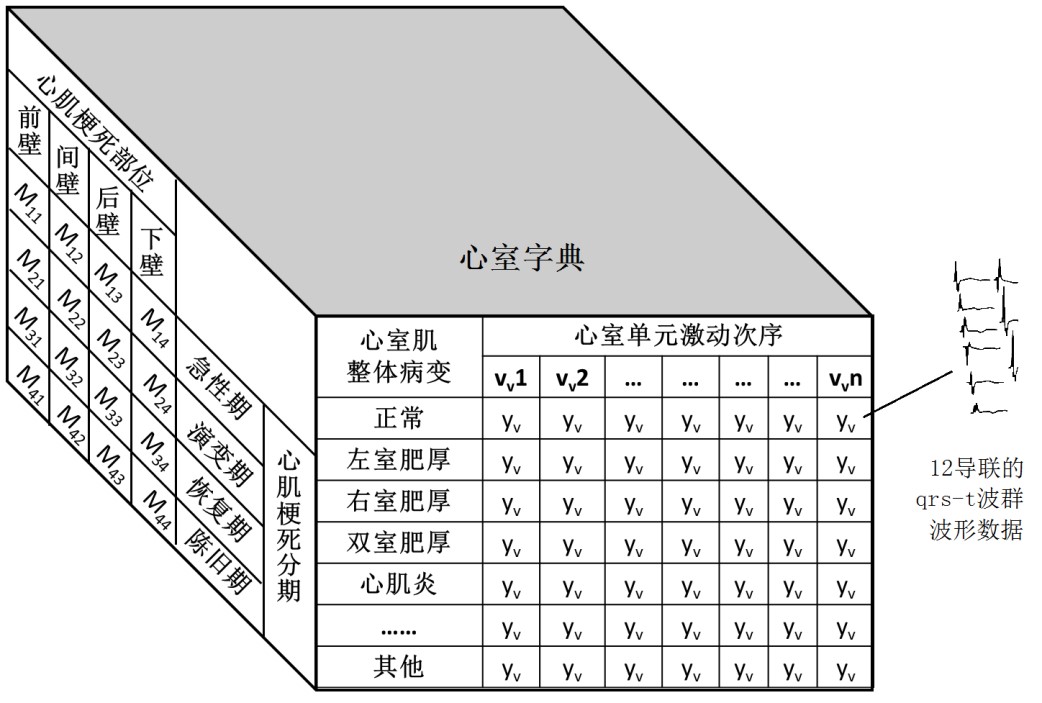

4 心脏电活动字典结构设计 24
4.1 心脏传导子系统设计 24
4.2 心房激动子系统设计 25
4.3 心室激动子系统设计 26
4.4 字典粒度与容器初始化方法研究 27

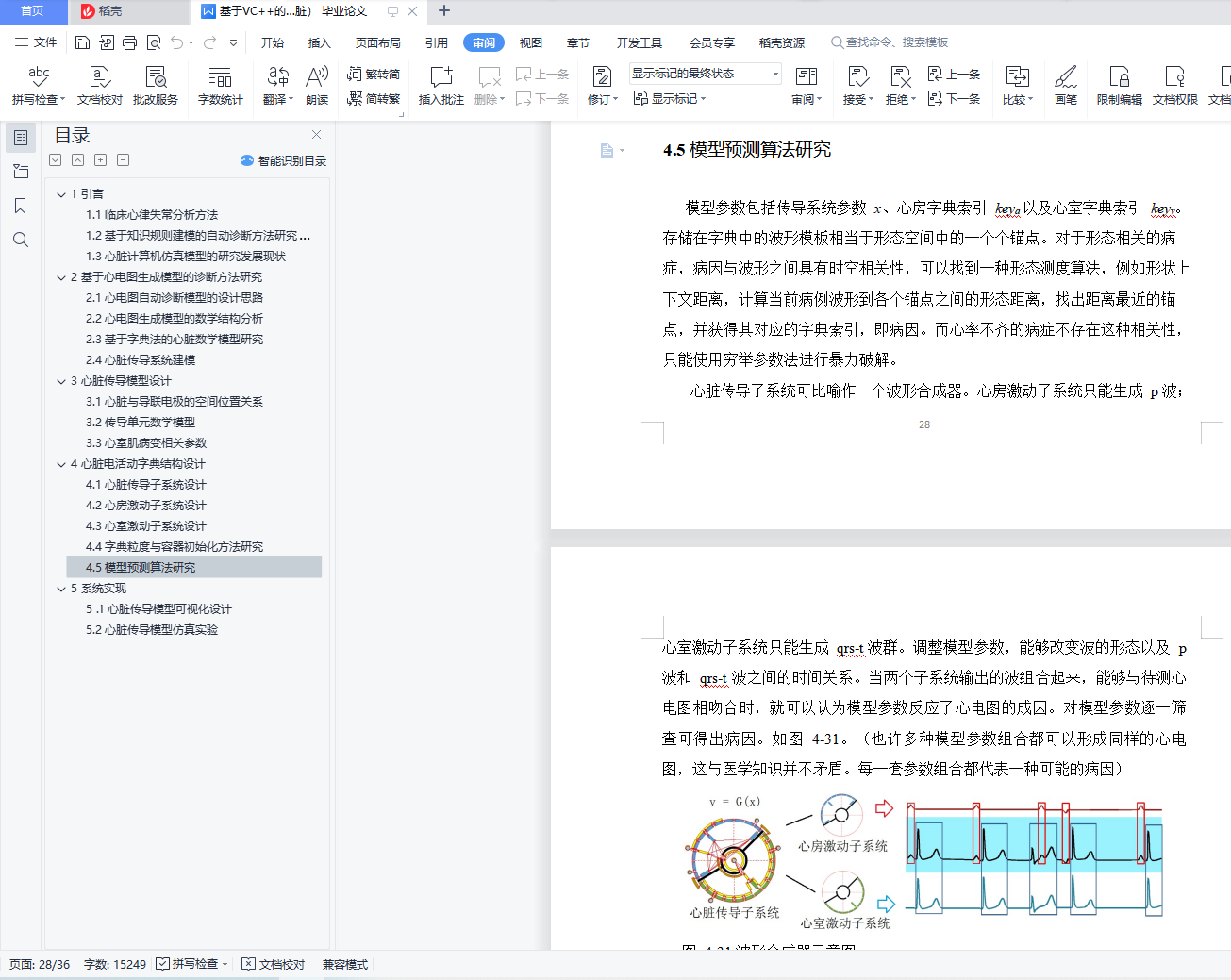

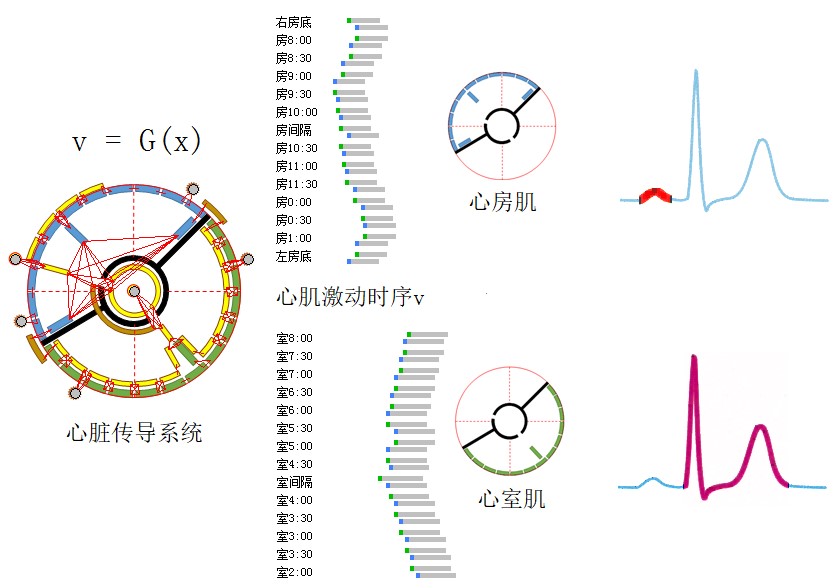

4.5 模型预测算法研究 28
5 系统实现 32
5 .1心脏传导模型可视化设计 32
5.2 心脏传导模型仿真实验 33
1 引言
根据医学专业文献介绍，心电图并不能对所有类型的心脏病进行确诊。心电图诊断价值最高的是关于心肌异常的疾病，如心肌损伤和心率失常。心电图对电解质紊乱、药物影响也能起到一定的参考作用，但是不能根据心电图确诊；例如电解质紊乱应当以血检结果作为诊断标准。我们的研究侧重于那些心电图诊断价值高的疾病。
依赖于心电图诊断的两大类疾病：

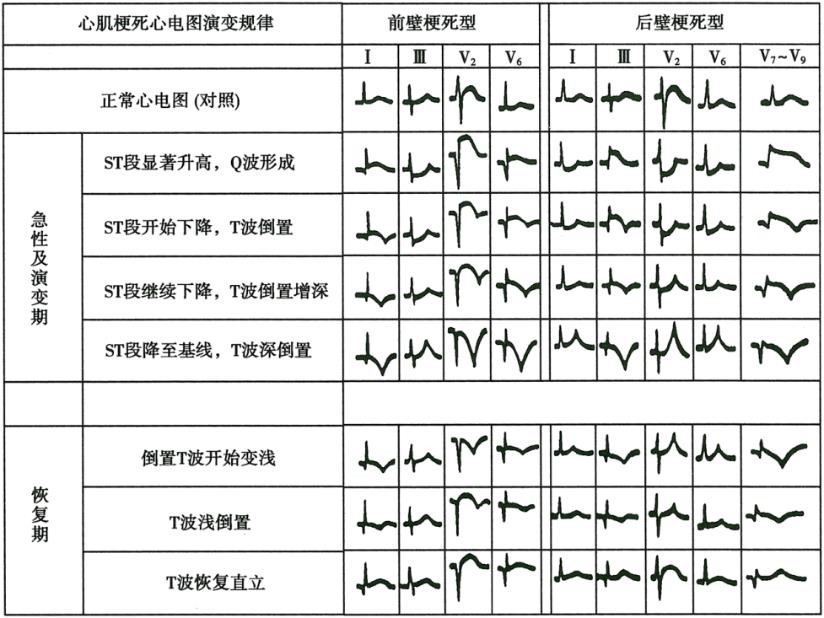

心肌损伤：因心肌供氧不足引起的疾病，例如心肌梗死、心绞痛、心房负荷增重、心室肥大。因心肌损害引起的疾病，例如心肌炎、心肌病。心电图对心肌梗死的诊断价值最高。甚至可以说，心电图是唯一能够对心肌梗死进行病名诊断的方法。
心率失常：心脏节律紊乱引起的异常状态。医学上认为，如果没有心电图，是绝对不能对心率失常进行确诊的。
1.1 临床心律失常分析方法
根据本文第三章的研究内容，基于形态学的分类方法基本上能够解决心肌梗死的定性、定期、定位问题，但是形态学方法仅能解决一小部分传导系统疾病的定位问题。究其原因，心肌梗死与心电图的对应关系为直接对应关系，某部位心肌发生梗死，对应部位的心电图立刻发生改变。而传导系统疾病与心电图则无直接对应关系。心脏传导系统的电信号极其微弱，在体表心电图上没有任何表现。医学上通过食管电极，或插入心腔的希氏束心电图，或者心内膜电位标测技术，来测量房室结、希氏束-浦肯野纤维系统的电传导情况。
