摘要
毕业设计是在学完学业后，对所学知识的综合性考察. 知识覆盖面宽，实验所盂时间长。要求学生灵活运用学过的计数器、触发器、译码电路等方面的知识，独立完成从设计、选片、连线、调试、排除故障到实现一个数字系统的全过程，详细书写项H 报告。通过综合设计性实验，培养学生灵活运用所学知识解决比较复杂的实际问题的能力。
关键词：电梯控制器设计
Contents
1设计目的及要求 2
1.1设计要求 2
1.2设计H的 2

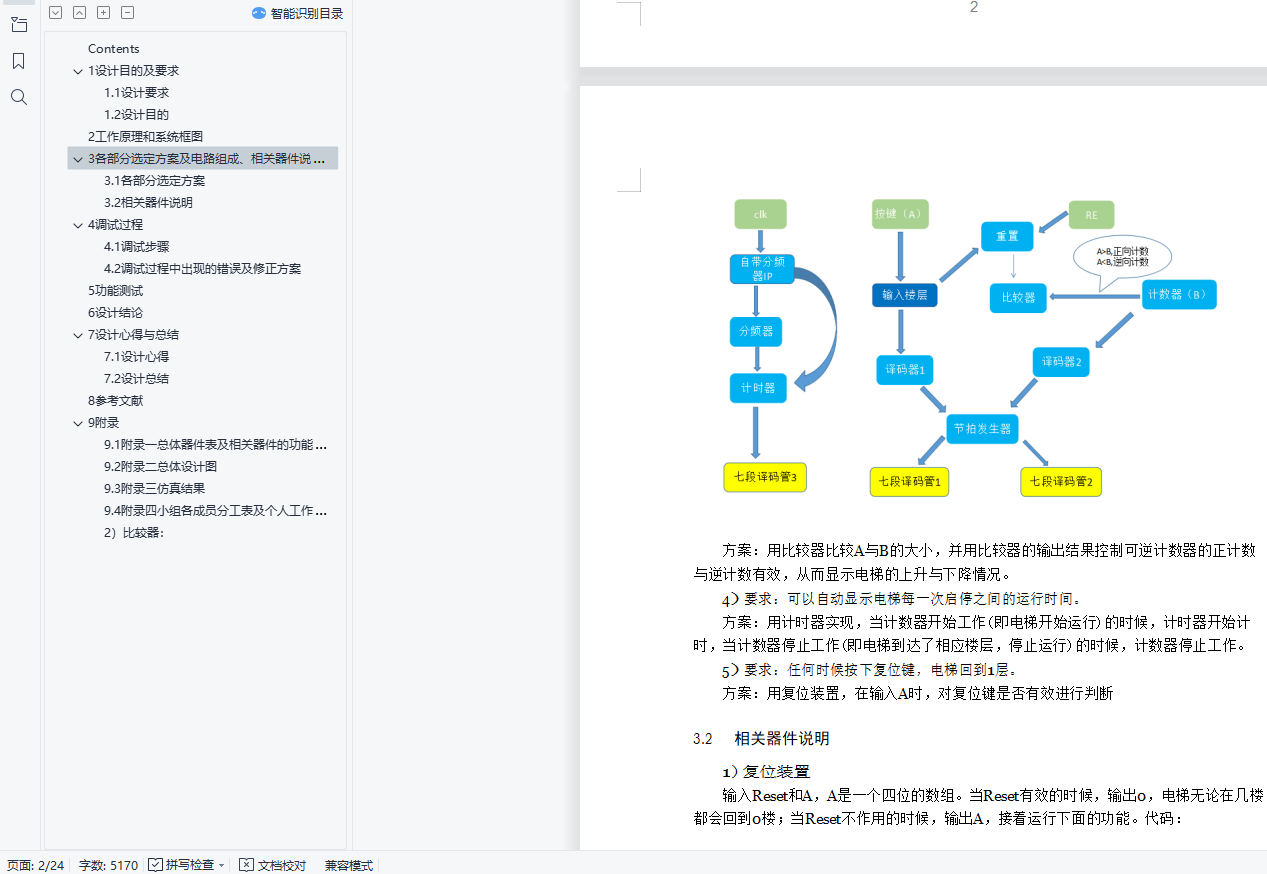

2工作原理和系统框图 2
3各部分选定方案及电路组成、相关器件说明 2
3.1各部分选定方案 2
3.2相关器件说明 3

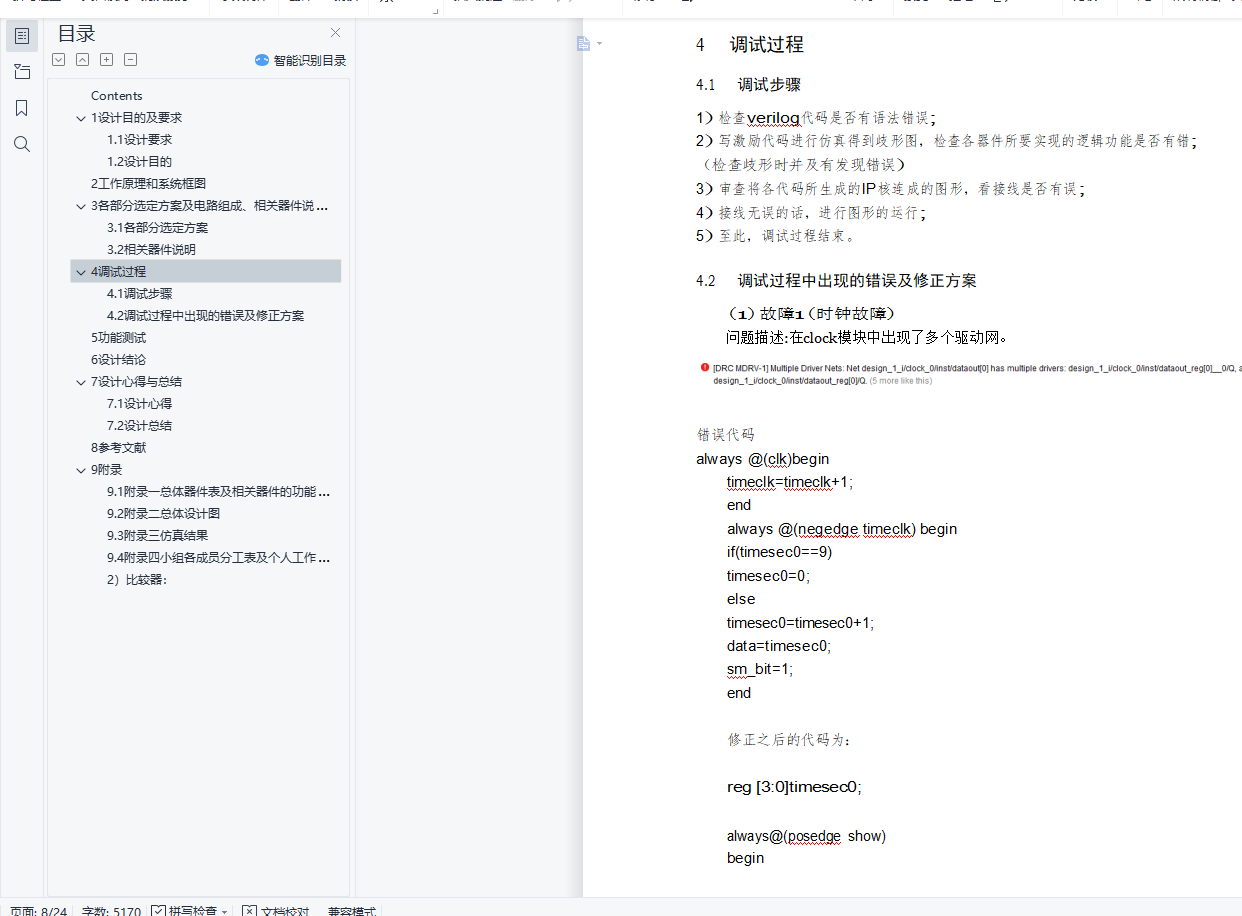

4调试过程 8
4.1调试步骤 8
4.2调试过程中出现的错误及修正方案 8

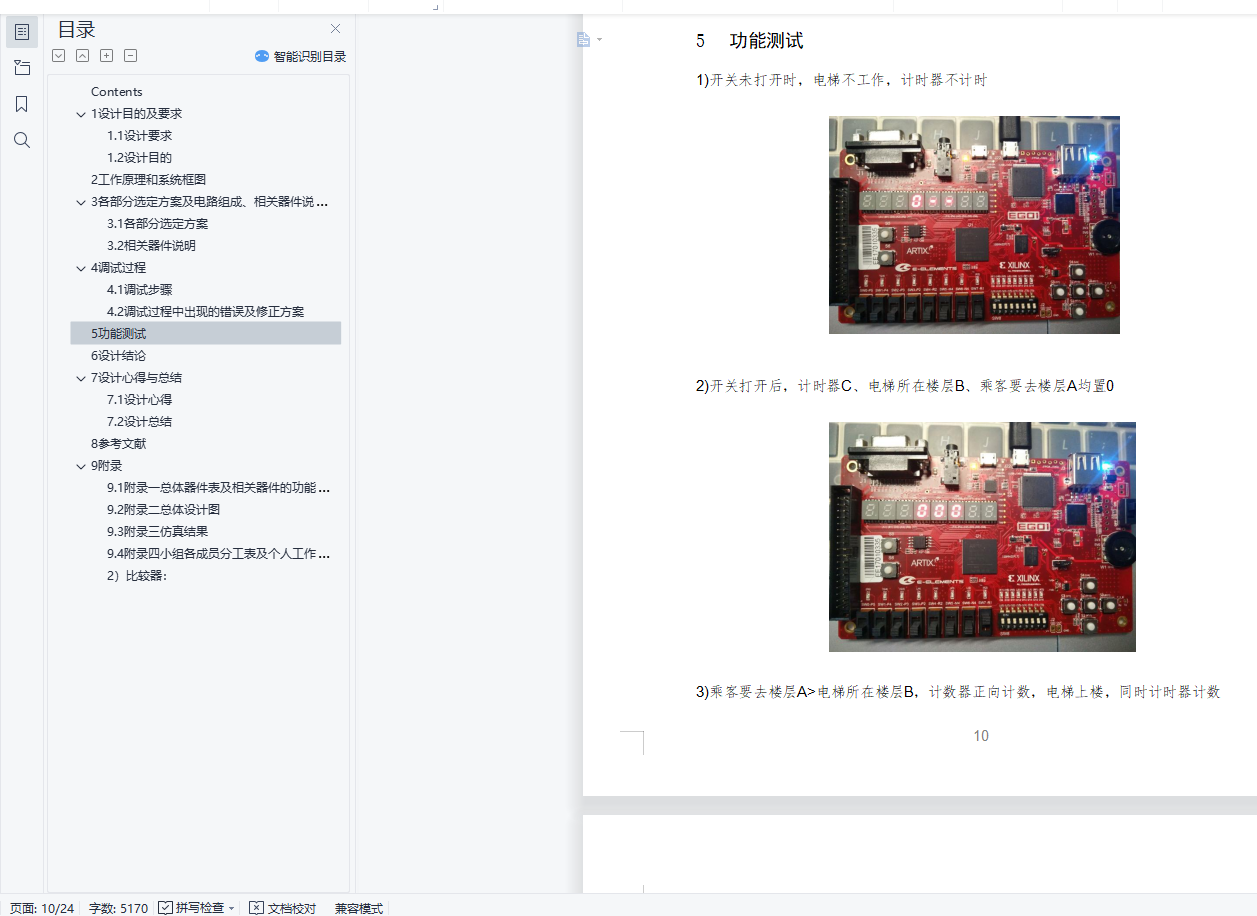

5功能测试 10
6设计结论 12
7设计心得与总结 12
7.1设计心得 12
7.2设计总结 13
8参考文献 13
9 附录 14
9.1附录一总体器件表及相关器件的功能表、管脚分布 14
9.2附录二总体设计图 14

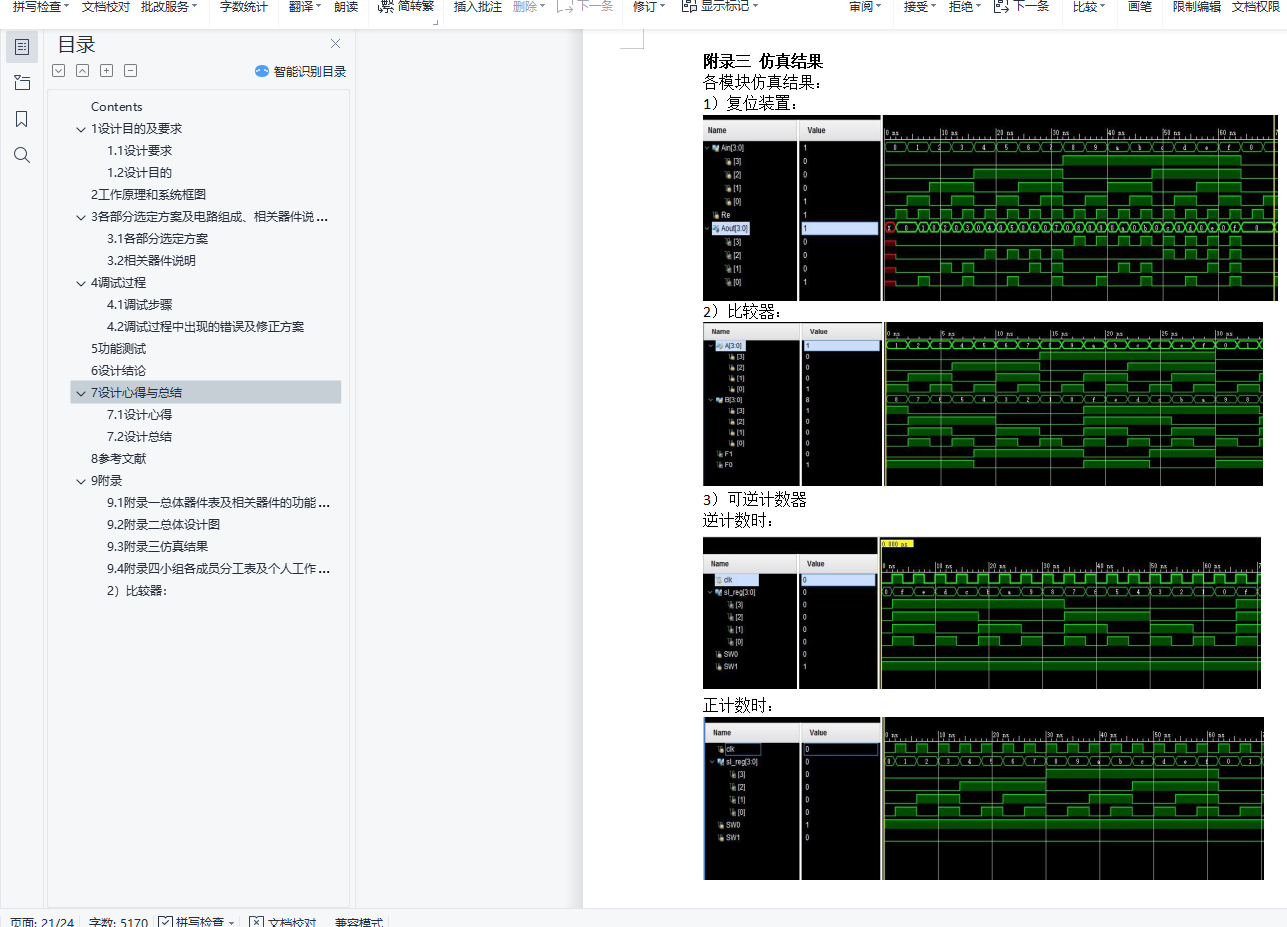

9.3附录三仿真结果 14
9.4附录四小组各成员分工表及个人工作时间表 14

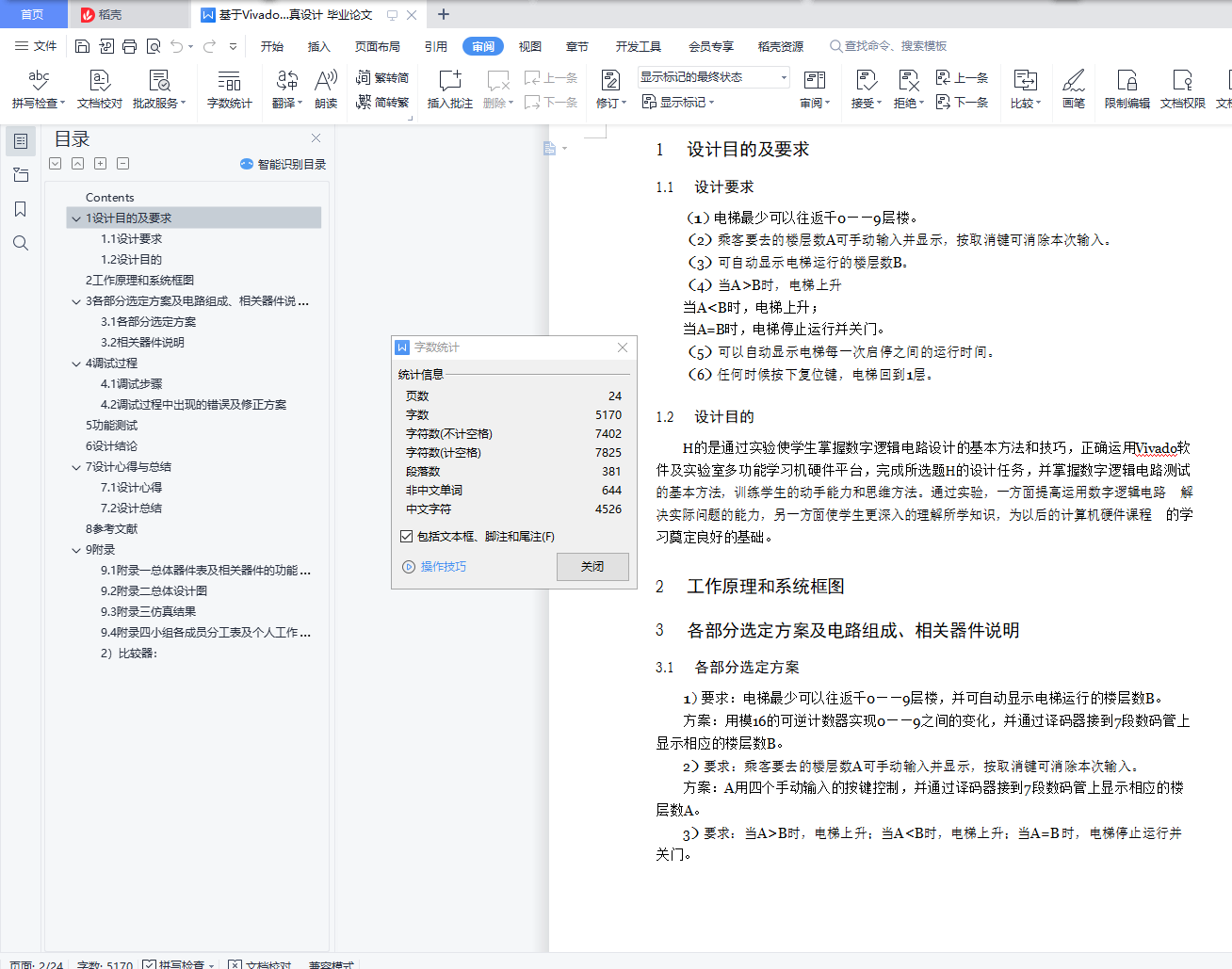

1设计目的及要求
1.1设计要求
(1)电梯最少可以往返千0——9层楼。
(2)乘客要去的楼层数A可手动输入并显示，按取消键可消除本次输入。
(3)可自动显示电梯运行的楼层数B。 (4)当A>B时，电梯上升
当A<B时，电梯上升；
当A=B时，电梯停止运行并关门。
(5)可以自动显示电梯每一次启停之间的运行时间。
(6)任何时候按下复位键，电梯回到1层。
