目录
一、设计概述 1
二、设计方案 2
1、设计任务 2
1.对传感器输出的模拟信号进行AD转换 2
2.在屏幕显示脉搏波形 2
3.测量并显示心率与体温 2
4.可与上位机通过USB接口通信 2
5.按键与屏幕多级菜单设计进行人机交互 2
6.自动检测设备连接状态 2
7.数据通过ESP01S上传到服务器，实现远程监测 2
2、设计思路 2

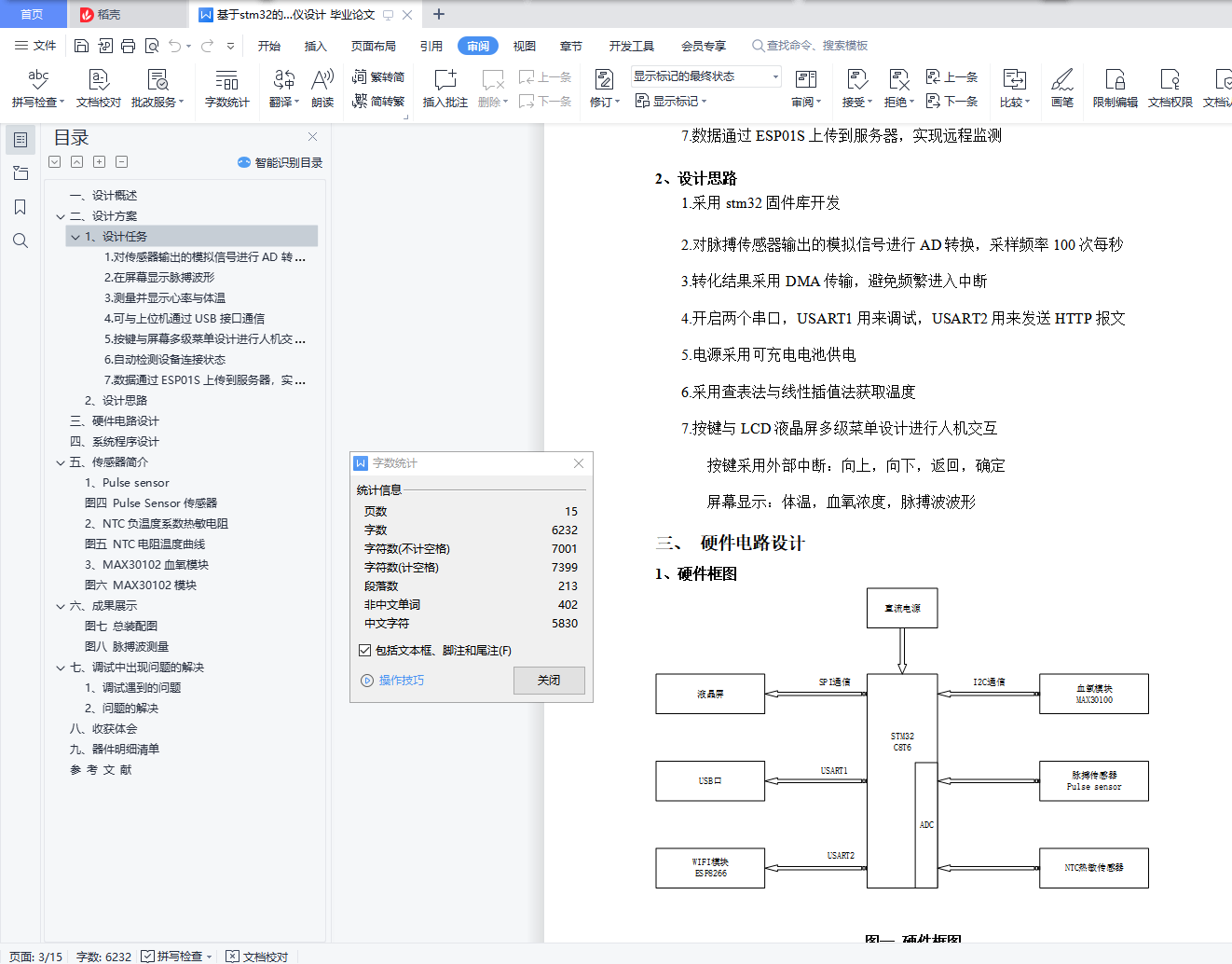

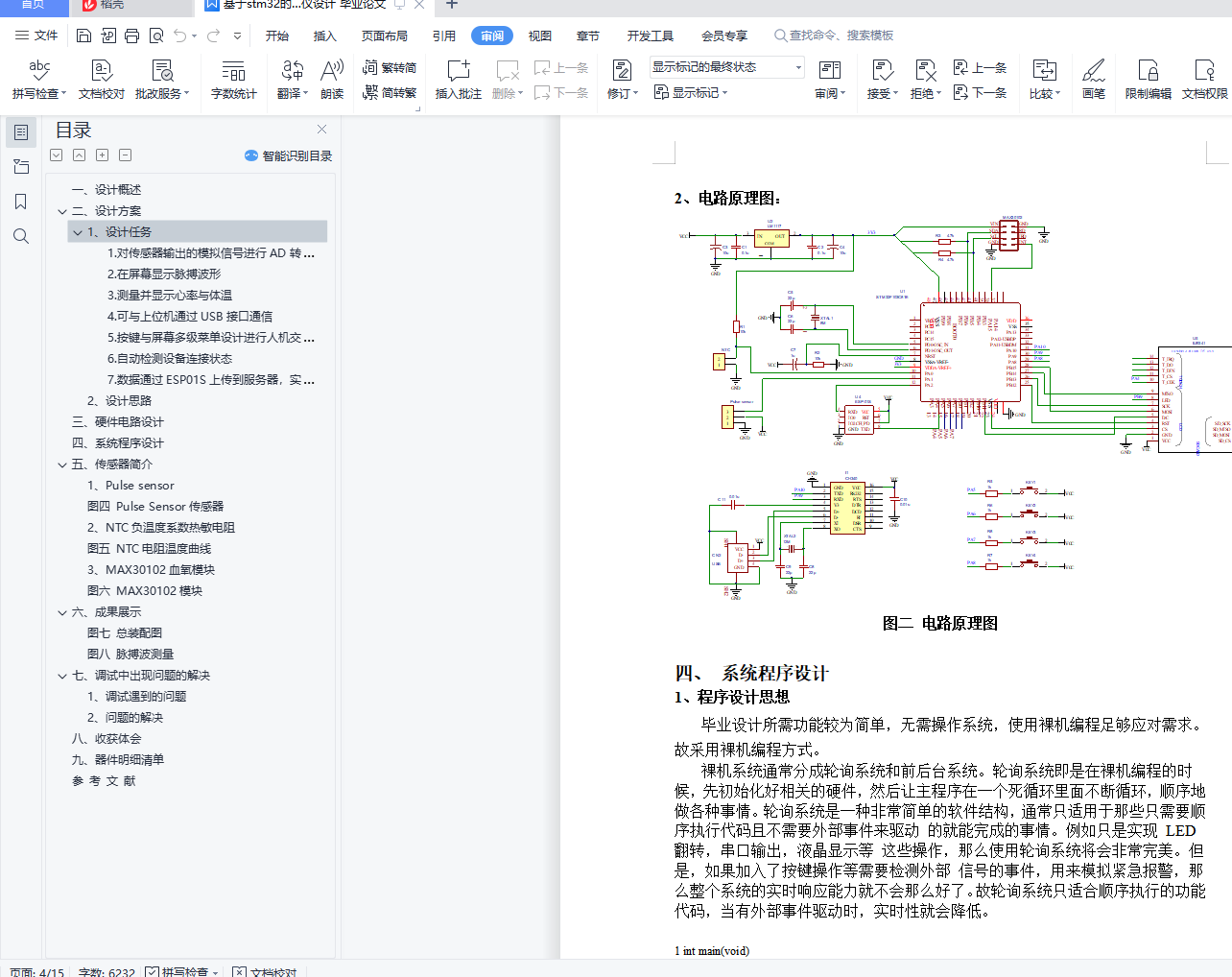

三、 硬件电路设计 3
四、 系统程序设计 4
五、 传感器简介 8
1、Pulse sensor 8
图四 Pulse Sensor传感器 9
2、NTC负温度系数热敏电阻 9
图五 NTC电阻温度曲线 9
3、MAX30102血氧模块 9

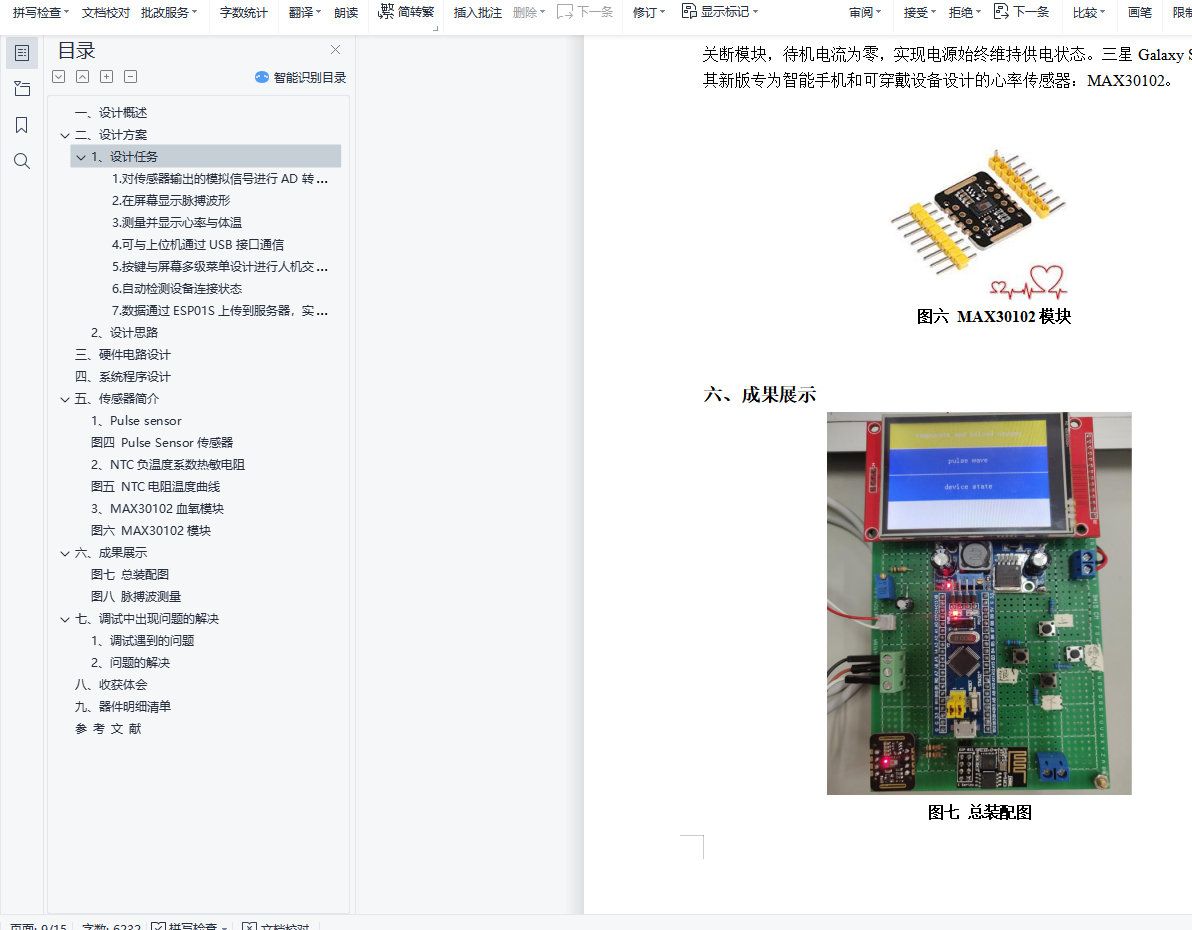

图六 MAX30102模块 10
六、成果展示 10
图七 总装配图 11

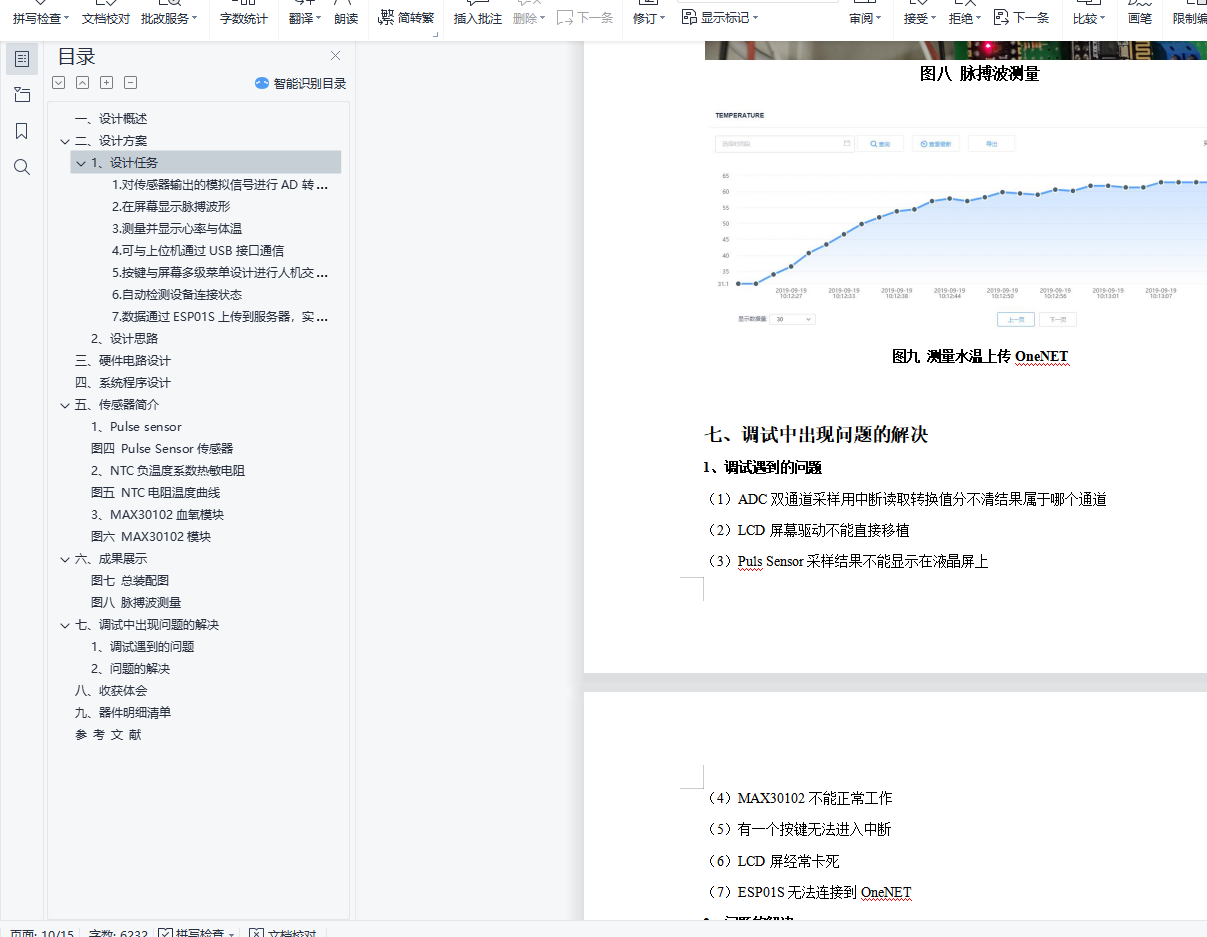

图八 脉搏波测量 11
七、调试中出现问题的解决 12
1、调试遇到的问题 12
2、问题的解决 12
八、收获体会 13

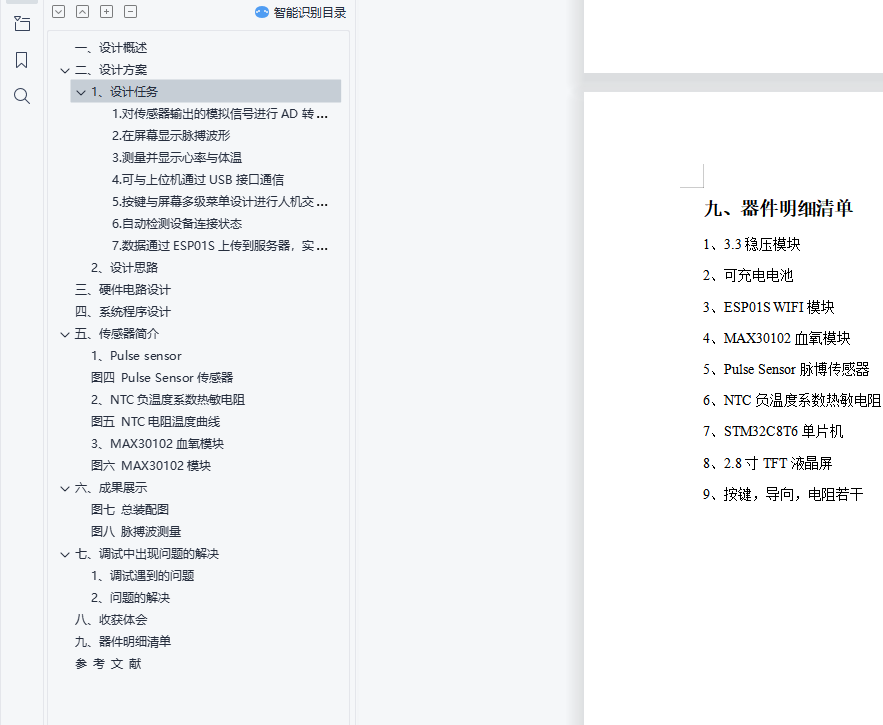

九、器件明细清单 14
参 考 文 献 15
一、设计概述
仪器是科学技术发展的重要前提和根本保障，是经济发展和国防安全的重要保障，仪器是推进和谐社会建设的重要力量。食品安全问题、公共突发事件、疾病诊断、易燃易爆化学危险品等给人民的生活带来了严重影响，这些问题的解决都离不开先进的检测仪器和手段。
血氧饱和度(SpO2)是血液中被氧结合的氧合血红蛋白(HbO2)的容量占全部可结合的血红蛋白(Hb，hemoglobin)容量的百分比，即血液中血氧的浓度，它是呼吸循环的重要生理参数，对人体健康有重要评估价值。血氧仪便应运而生，成为重要的医学仪器之一。传统的血氧饱和度测量方法是先进行人体采血，再利用血气分析仪进行电化学分析，测出血氧分压PO2计算出血氧饱和度。这种方法比较麻烦，且不能进行连续的监测。采用指套式光电传感器，测量时，只需将传感器套在人手指上，利用手指作为盛装血红蛋白的透明容器，使用波长660 nm的红光和940 nm的近红外光作为射入光源，测定通过组织床的光传导强度，来计算血红蛋白浓度及血氧饱和度，仪器即可显示人体血氧饱和度，为临床提供了一种连续无损伤血氧测量仪器。除此之外由于成本低体积小，非常适合作为居家常备的健康监测仪器，深受病人和中老年人的欢迎。
