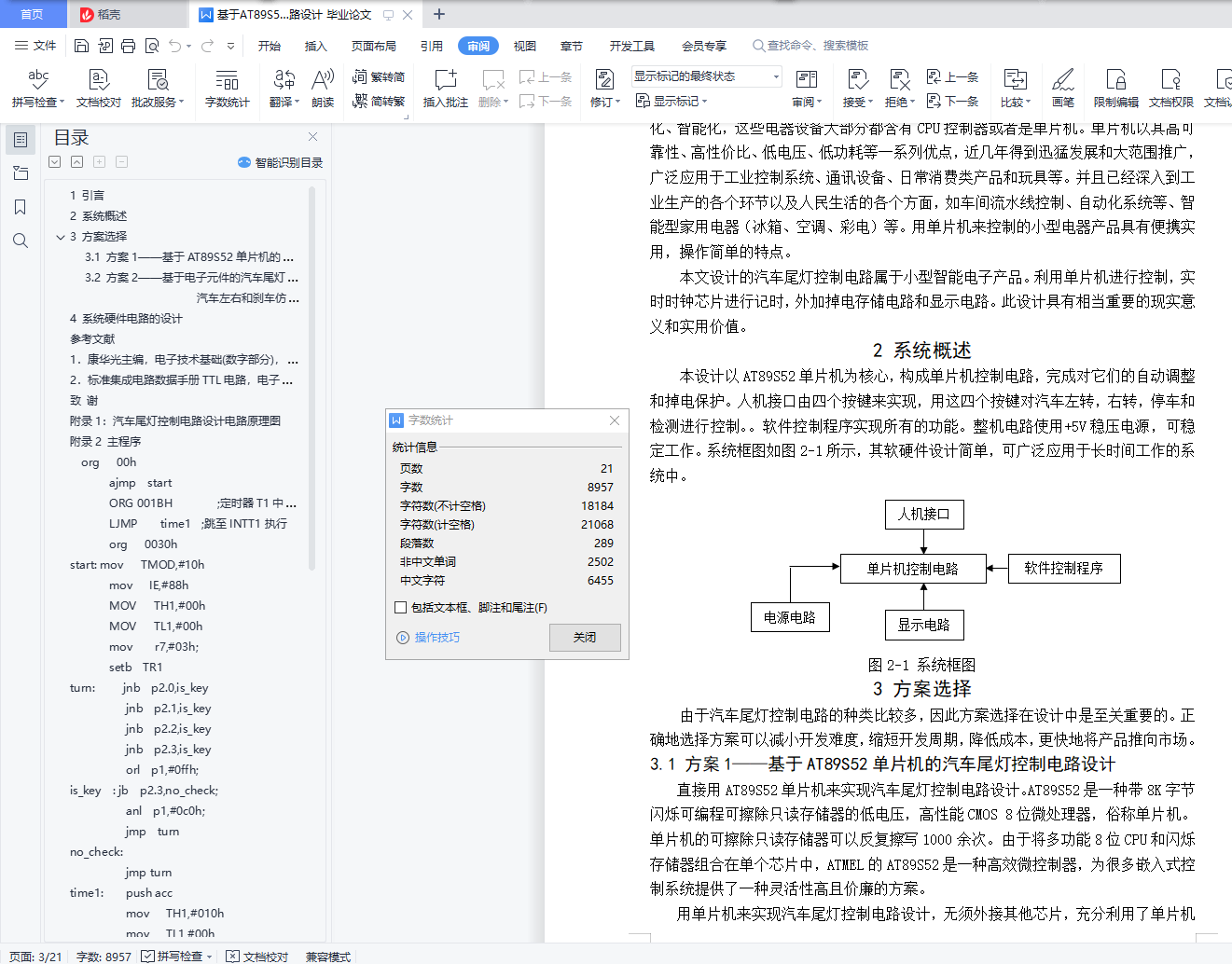

目录
1 引言 2
2 系统概述 3
3 方案选择 3
3.1 方案1——基于AT89S52单片机的汽车尾灯控制电路设计 3

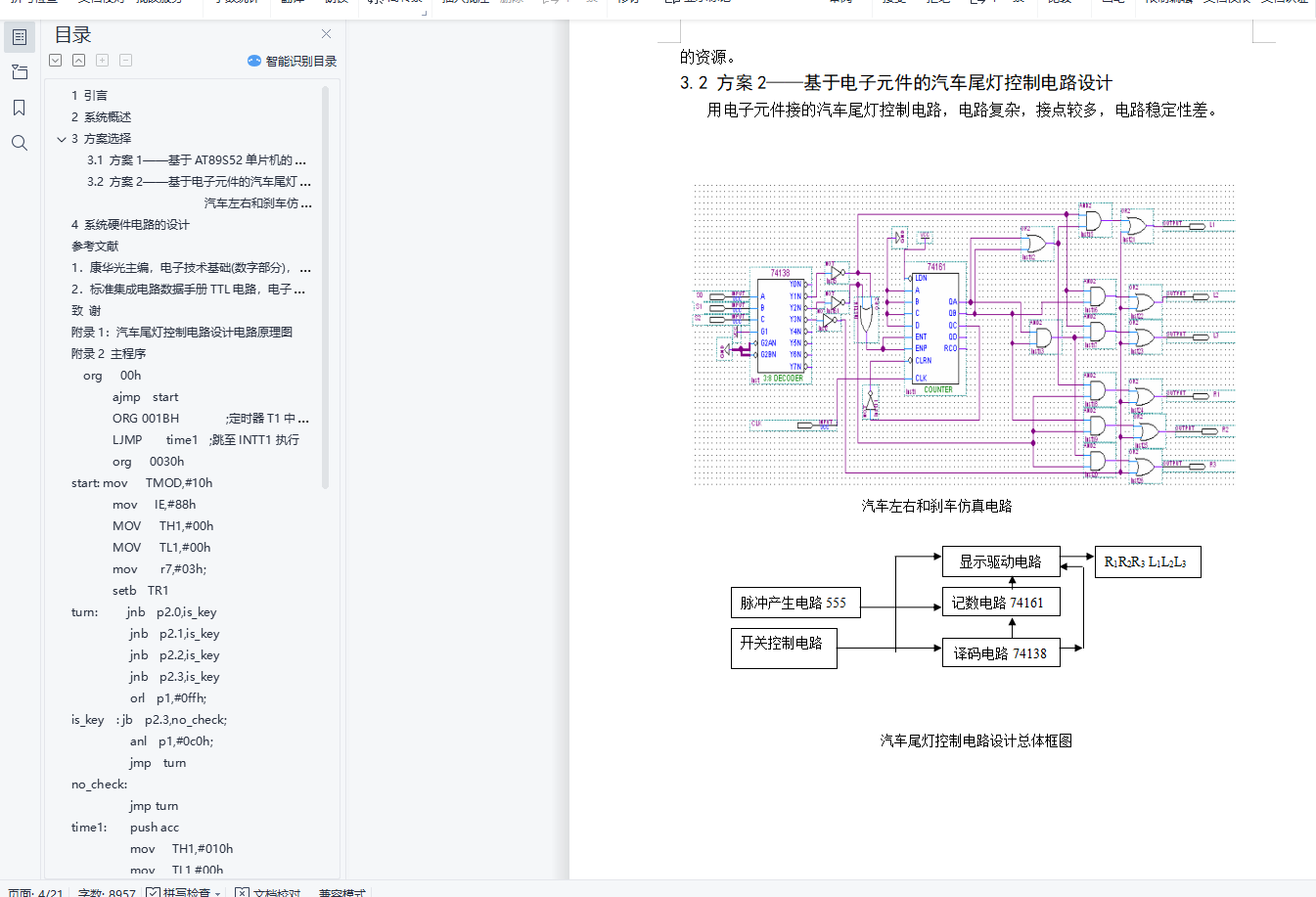

3.2 方案2——基于电子元件的汽车尾灯控制电路设计 3
汽车左右和刹车仿真电路 4
4 系统硬件电路的设计 4
参考文献 8
1．康华光主编，电子技术基础(数字部分)，高等教育出版社 8
2．标准集成电路数据手册TTL电路，电子工业出版社 8
致 谢 8
附录1：汽车尾灯控制电路设计电路原理图 9
附录2 主程序 9
org 00h 9
ajmp start 9
ORG 001BH ;定时器T1中断程序入口 9
LJMP time1 ;跳至INTT1执行 9
org 0030h 10
start: mov TMOD,#10h 10
mov IE,#88h 10
MOV TH1,#00h 10
MOV TL1,#00h 10
mov r7,#03h; 10
setb TR1 10
turn: jnb p2.0,is_key 10
jnb p2.1,is_key 10
jnb p2.2,is_key 10
jnb p2.3,is_key 10
orl p1,#0ffh; 10
is_key : jb p2.3,no_check; 10
anl p1,#0c0h; 10
jmp turn 10
no_check: 10
jmp turn 10
time1: push acc 10
mov TH1,#010h 10
mov TL1,#00h 10
jb p2.0,left 11
djnz r7,return 11
mov r7,#3 11
xrl p1,#3fh 11
left: jb p2.1,right 11
dec r7; 11
cjne r7,#6,next1; 11
mov p1,#0fbh 11
next1: cjne r7,#3,next2; 11
mov p1,#0fdh; 11
next2: cjne r7,#0,right; 11
mov p1,#0feh 11
mov r7,#9; 11
right: jb p2.2,return 11
dec r7; 11
cjne r7,#6,next11; 11
mov p1,#0f7h 11
next11: cjne r7,#3,next21; 11
mov p1,#0efh; 12
next21: cjne r7,#0,return; 12
mov p1,#0dfh 12
mov r7,#9; 12
return: pop acc 12
reti 12
end 12
英文资料及中文翻译 12
6 TRANSMISSIONS OF DIGITAL DATA: 12
INTERFACES AND MODEMS 12
Parallel Transmission 13
1 引言
在日新月异的21世纪里，电子产品得到了迅速发展。许多电器设备都趋于人性化、智能化，这些电器设备大部分都含有CPU控制器或者是单片机。单片机以其高可靠性、高性价比、低电压、低功耗等一系列优点，近几年得到迅猛发展和大范围推广，广泛应用于工业控制系统、通讯设备、日常消费类产品和玩具等。并且已经深入到工业生产的各个环节以及人民生活的各个方面，如车间流水线控制、自动化系统等、智能型家用电器（冰箱、空调、彩电）等。用单片机来控制的小型电器产品具有便携实用，操作简单的特点。
本文设计的汽车尾灯控制电路属于小型智能电子产品。利用单片机进行控制，实时时钟芯片进行记时，外加掉电存储电路和显示电路。此设计具有相当重要的现实意义和实用价值。
