, 1.设计题目
混凝土多层框架结构设计
2.设计要求
(1) 设计资料
1)
某四层办公楼，采用钢筋混凝土结构，框架梁、柱、屋面板、楼面板全部现浇，并选择横向承重方案，底层平面图见图1所示。

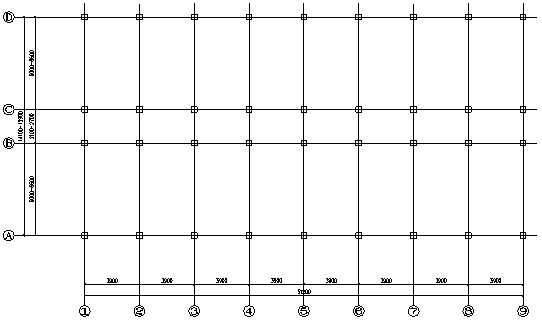

图1 结构柱网布置图
2) 建筑物层高：底层层高为3.9m，2-4层层高为3.3m，室内外高差450mm；基础顶面标高为-0.900m。
3) 基本风压：w0=0.35kN/m2，地面粗糙度为B类。
4) 雪荷载：雪荷载标准值s0=0.0 kN/m2。
5) 该地区为非地震区，不考虑抗震设防。
6) 恒载分项系数为1.3；活荷载分项系数为1.5。
7) 材料选用：混凝土采用C30；梁、柱中纵向受力钢筋均采用HRB335级热轧钢筋（d≥12mm），箍筋及构造钢筋采用HPB300级热轧钢筋。
(2) 设计内容
1) 确定横向框架梁、柱截面尺寸，并选一榀横向框架完成以下设计计算。
2) 荷载计算：
a) 竖向荷载计算（恒荷载、活荷载）；
b) 水平风荷载计算。
3) 竖向荷载作用下的内力计算。
4) 风荷载作用下的内力计算和侧移验算。
5) 内力组合及截面设计。
(3) 建筑做法
1) 屋面做法：不上人屋面（活荷载0.5 kN/m2），20mm厚板底水泥砂浆抹灰，钢筋混凝土板厚120mm，120mm水泥膨胀珍珠岩保温层找坡，20mm厚水泥砂浆找平层，4mm厚SBS卷材防水层。
2) 楼面做法：
|
分组
|
楼面面层
|
顶棚抹灰
|
|
I
|
30mm厚水磨石楼面（0.65 kN/m2）
|
15mm厚板底混合砂浆抹灰
|
|
II
|
30mm厚大理石楼面（1.35 kN/m2）
|
20mm厚板底混合砂浆抹灰
|
|
III
|
30mm厚地面砖楼面（1.50 kN/m2）
|
15mm厚板底混合砂浆抹灰
|
3) 墙体做法：梁柱表面采用20mm厚水泥砂浆抹灰。柱与柱之间均布置填充墙，外墙要求分组如下表所示，内外层混合砂浆抹灰20mm；内墙要求分组如下表所示，两侧石灰砂浆抹灰20mm。不考虑门窗开洞，内外墙均按满布考虑。
|
分组
|
内墙
|
外墙
|
|
①
|
190厚烧结空心砖（2.09 kN/m2）
|
240厚烧结空心砖（2.64 kN/m2）
|
|
②
|
190厚小型空心砌块（2.28 kN/m2）
|
240厚小型空心砌块（2.88 kN/m2）
|
|
③
|
200厚加气混凝土砌块（1.54 kN/m2）
|
250厚加气混凝土砌块（1.93 kN/m2）
|
4) 柱网尺寸：开间一律为3.9m，跨度尺寸分组如下
|
分组
|
A-B轴（m）
|
B-C轴（m）
|
C-D轴（m）
|
|
a
|
6.0
|
2.1
|
6.0
|
|
b
|
6.3
|
2.1
|
6.3
|
|
c
|
6.6
|
2.1
|
6.6
|
|
d
|
6.0
|
2.4
|
6.0
|
|
e
|
6.3
|
2.4
|
6.3
|
|
f
|
6.6
|
2.4
|
6.6
|
|
g
|
6.0
|
2.7
|
6.0
|
|
h
|
6.3
|
2.7
|
6.3
|
|
i
|
6.6
|
2.7
|
6.6
|
5) 荷载取值:
a) 楼面使用活荷载：内走道(中间跨)：2.5 kN/m2，其余房间2.0 kN/m2。
b) 钢筋砼容重25 kN/m3，水泥膨胀珍珠岩砂浆15 kN/m3，水泥砂浆容重20kN/m3，石灰砂浆17kN/m3，SBS卷材防水层0.3kN/m2，水磨石自重0.65kN/m2。普通砖砌体容重18 kN/m3 ，混凝土空心砌块11.8 kN/m3，
c) 重力荷载计算时，恒荷载取全部（不考虑折减），活荷载取50%。
6) 其他
纵向框架梁按250×400设计。
(4) 设计分组情况：
每组为1名组员，学号及分组情况如下表所示。
|
学号
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
分组
|
Ⅰ①a
|
Ⅰ①b
|
Ⅰ①c
|
Ⅰ①d
|
Ⅰ①e
|
Ⅰ①f
|
Ⅰ①g
|
Ⅰ①h
|
Ⅰ①i
|
|
学号
|
10
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
|
分组
|
Ⅰ②a
|
Ⅰ②b
|
Ⅰ②c
|
Ⅰ②d
|
Ⅰ②e
|
Ⅰ②f
|
Ⅰ②g
|
Ⅰ②h
|
Ⅰ②i
|
|
学号
|
19
|
20
|
21
|
22
|
23
|
24
|
25
|
26
|
27
|
|
分组
|
Ⅰ③a
|
Ⅰ③b
|
Ⅰ③c
|
Ⅰ③d
|
Ⅰ③e
|
Ⅰ③f
|
Ⅰ③g
|
Ⅰ③h
|
Ⅰ③i
|
|
学号
|
28
|
29
|
30
|
31
|
32
|
33
|
34
|
35
|
36
|
|
分组
|
Ⅱ①a
|
Ⅱ①b
|
Ⅱ①c
|
Ⅱ①d
|
Ⅱ①e
|
Ⅱ①f
|
Ⅱ①g
|
Ⅱ①h
|
Ⅱ①i
|
|
学号
|
37
|
38
|
39
|
40
|
41
|
42
|
43
|
44
|
45
|
|
分组
|
Ⅱ②a
|
Ⅱ②b
|
Ⅱ②c
|
Ⅱ②d
|
Ⅱ②e
|
Ⅱ②f
|
Ⅱ②g
|
Ⅱ②h
|
Ⅱ②i
|
|
学号
|
46
|
47
|
48
|
49
|
50
|
51
|
52
|
53
|
54
|
|
分组
|
Ⅱ③a
|
Ⅱ③b
|
Ⅱ③c
|
Ⅱ③d
|
Ⅱ③e
|
Ⅱ③f
|
Ⅱ③g
|
Ⅱ③h
|
Ⅱ③i
|
|
学号
|
55
|
56
|
57
|
58
|
59
|
60
|
61
|
62
|
|
|
分组
|
III①a
|
III①b
|
III①c
|
III①d
|
III①e
|
III①f
|
III①g
|
III①h
|
|
3.成果形式
完成并提交设计计算书（应写明有关的计算过程及计算简图、计算表格等）。
(1) 课程设计封皮如末页所示；
(2) 设计计算书在A4幅面上完成，手写、打印均可，要求计算准确，步骤完整，内容清晰；
(3) 绘制平面布置图（标注梁柱构件、间距、编号及其定位尺寸，比例1:100~1:200）、内力图。
结构设计主要内容
一、 建筑设计
1、建筑方案设计
2、建筑施工图绘制（平面图、立面图、剖面图）
二、 结构设计
1、结构选型与结构布置
（1）结构选型的原则
（2）结构布置原则
（3）初步确定梁柱截面尺寸
（4）计算简图的确定
2、荷载计算
（1）恒载计算（《荷载规范》4）
（2）活载计算（《荷载规范》4）
（3）风荷载计算（《荷载规范》7）
（4）水平地震作用的计算（《抗规》5.2.1、5.2.2）
3、 内力计算
（1）恒载作用下的内力计算（弯矩分配法）
（2）活载作用下的内力计算（分层法）
（3）风荷载作用下的内力计算（D值法）
（4）水平地震作用下的内力计算（D值法）
4、 内力组合
（1）无地震作用组合（《混凝土规范》3.3.2）
（2）有地震作用组合（《抗规》5.4.1）
5、 延性框架（选择性计算）
（1）强柱弱梁（《抗规》6.2.2、6.2.3）
（2）强剪弱弯（《抗规》6.2.4、6.2.5）
6、 构件设计
（1）框架梁设计（《抗规》6.3.3、6.3.4，《混凝土规范》6.2.10、6.2.11）
