目录

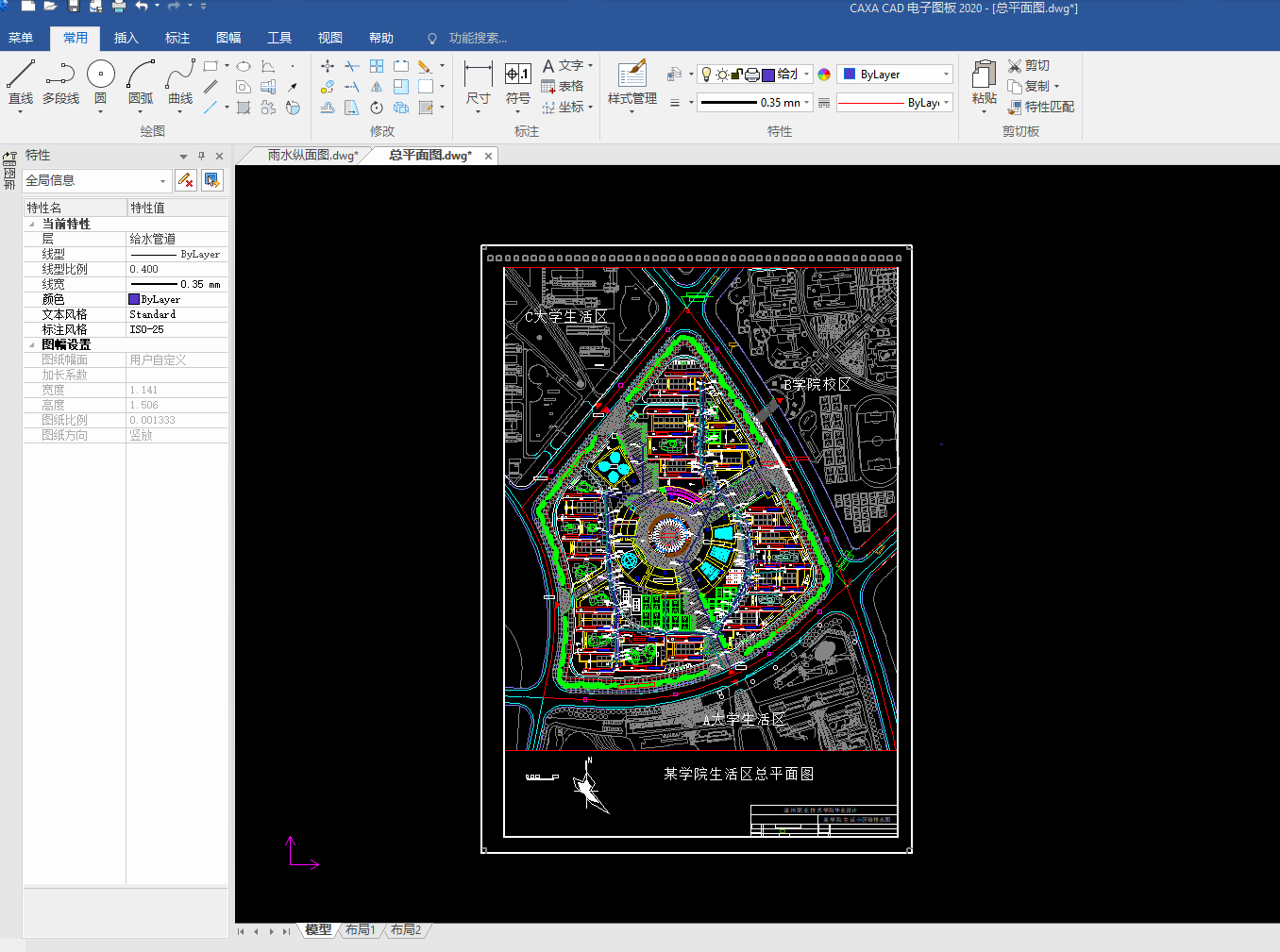

1.  小区管道布置总平面图-------------------------------------见图P-1

2.  给水-------------------------------------------------------------------------

2.1 给水设计说明书---------------------------------------------------------

2.2 给水设计计算书---------------------------------------------------------

2.3 给水计算表---------------------------------------------------------------

2.4 给水管道设计图-----------------------------------------------见图J-1

3.  污水------------------------------------------------------------------------

3.1 污水设计说明书--------------------------------------------------------

3.2 污水设计计算书--------------------------------------------------------

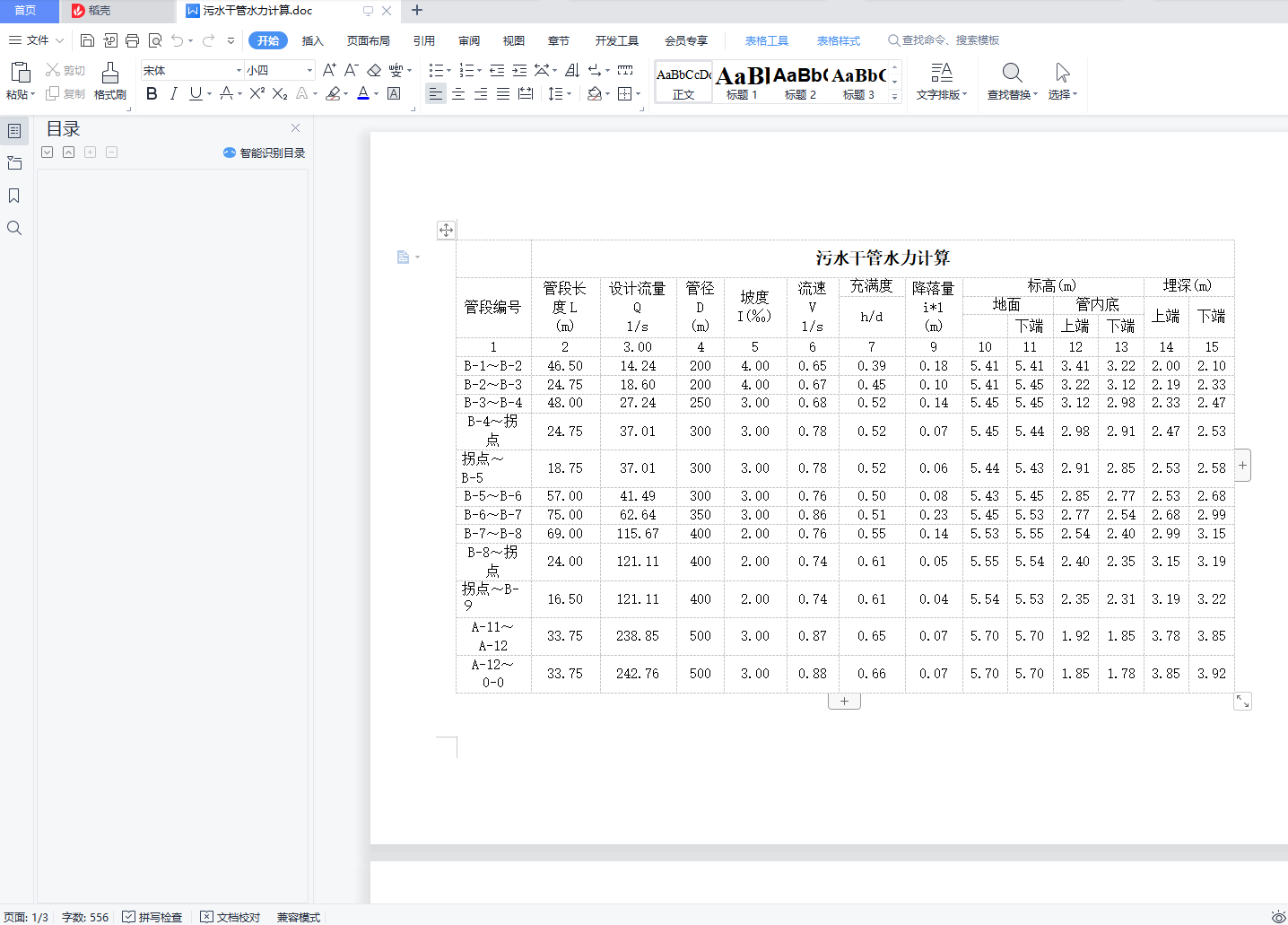

3.3 污水计算表--------------------------------------------------------------

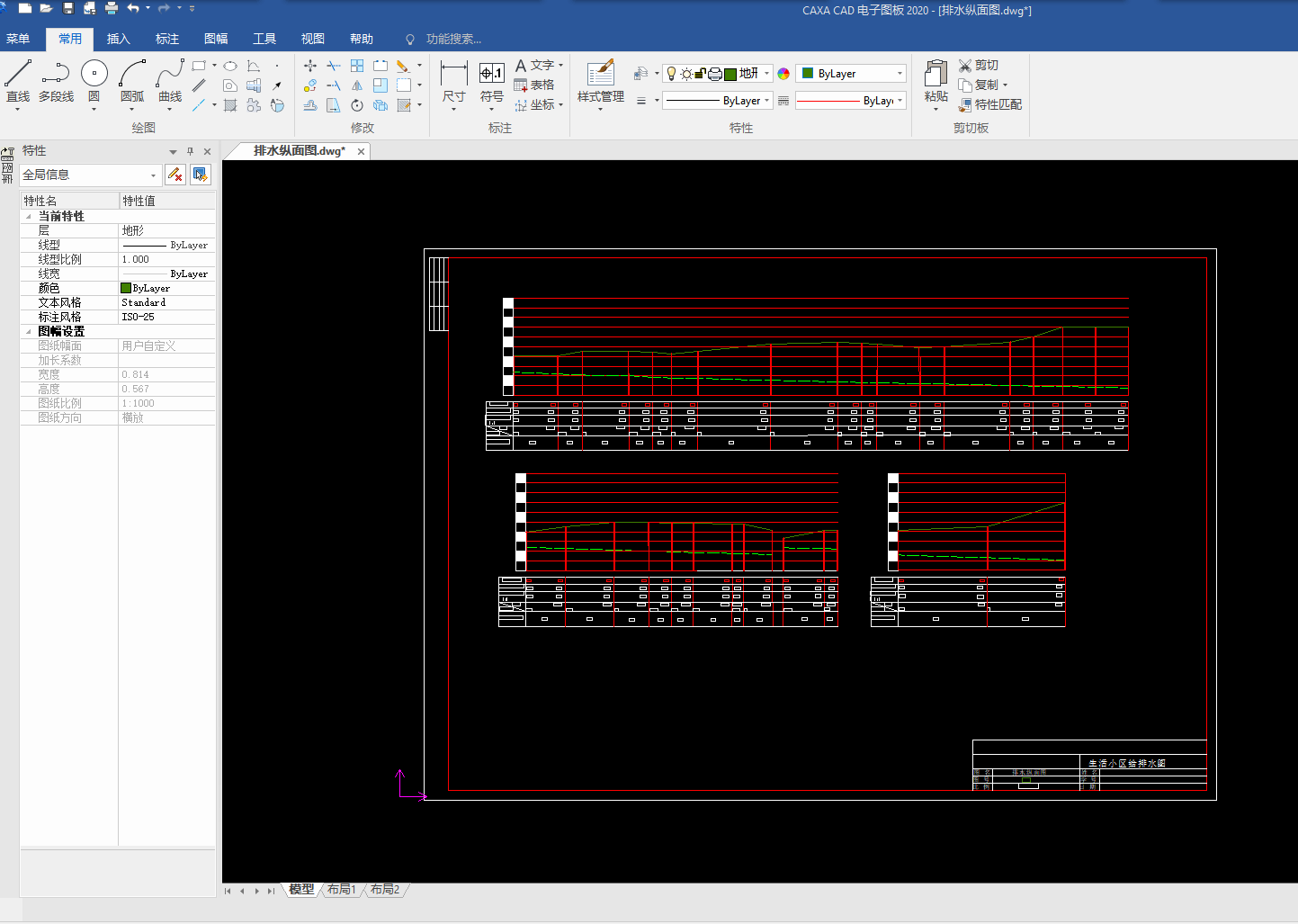

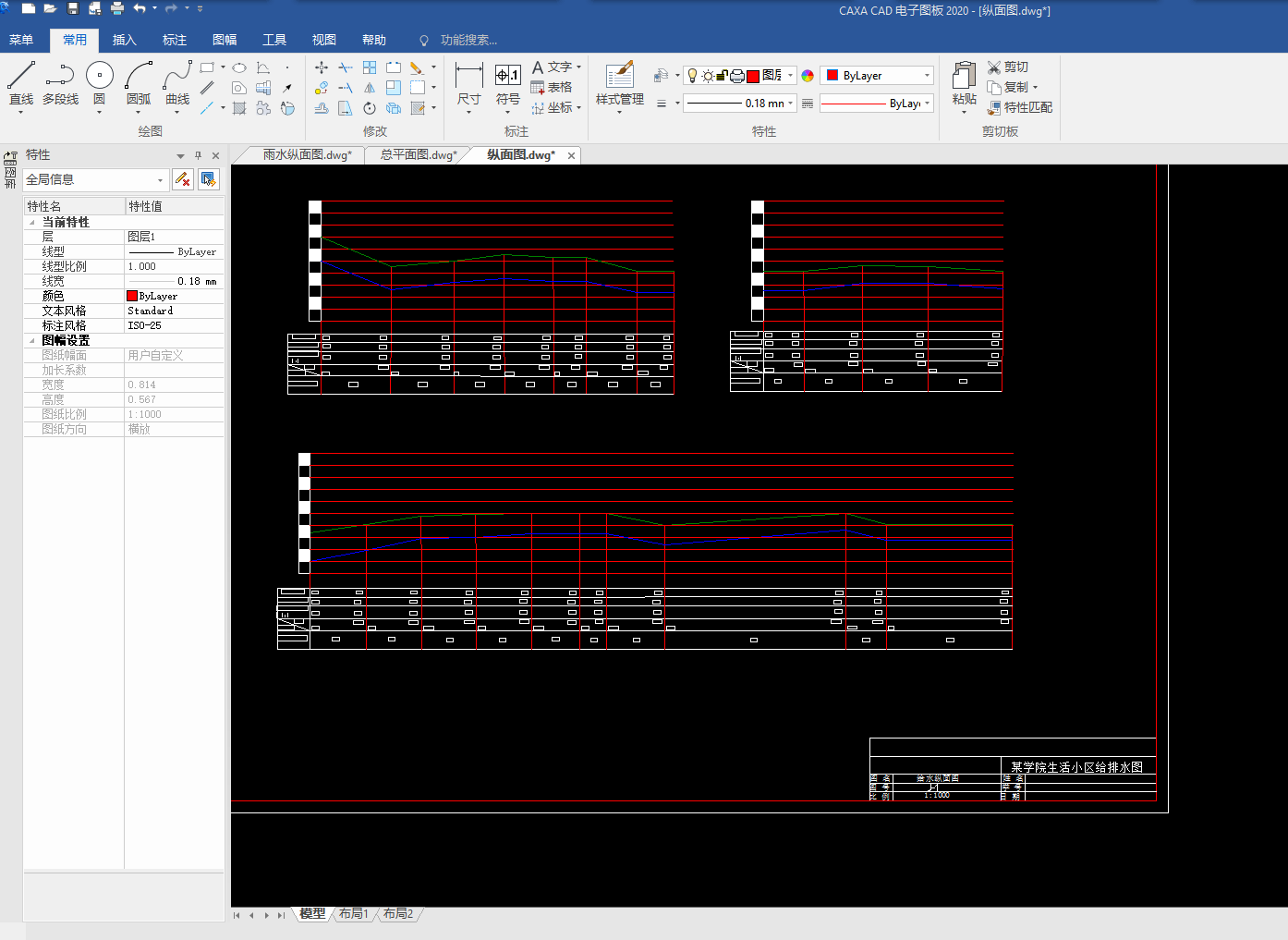

3.4 污水管道设计图-----------------------------------------------见图P-1

4.  雨水------------------------------------------------------------------------

4.1 雨水设计说明书--------------------------------------------------------

4.2 雨水设计计算书--------------------------------------------------------

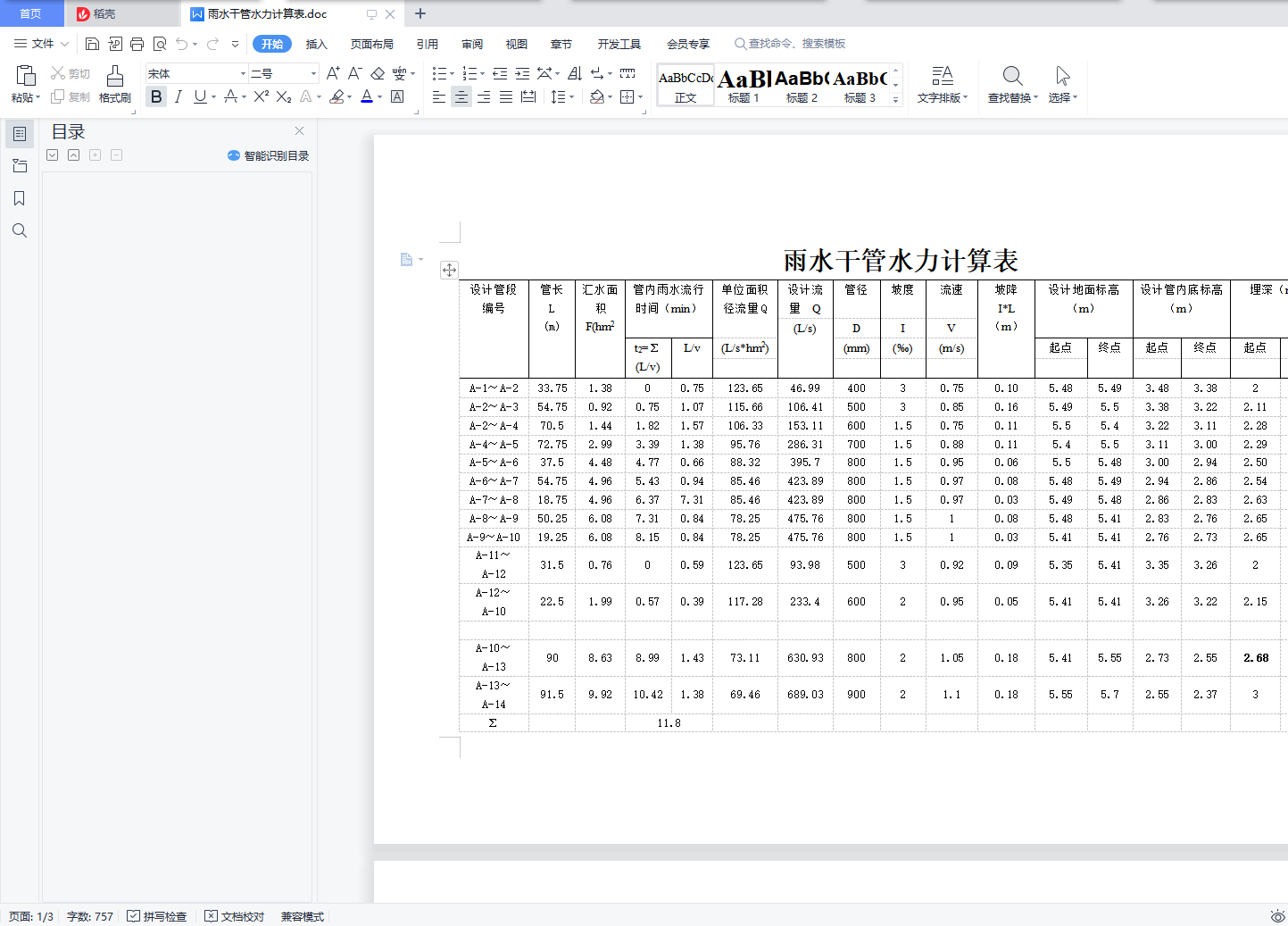

4.3 雨水计算表--------------------------------------------------------------

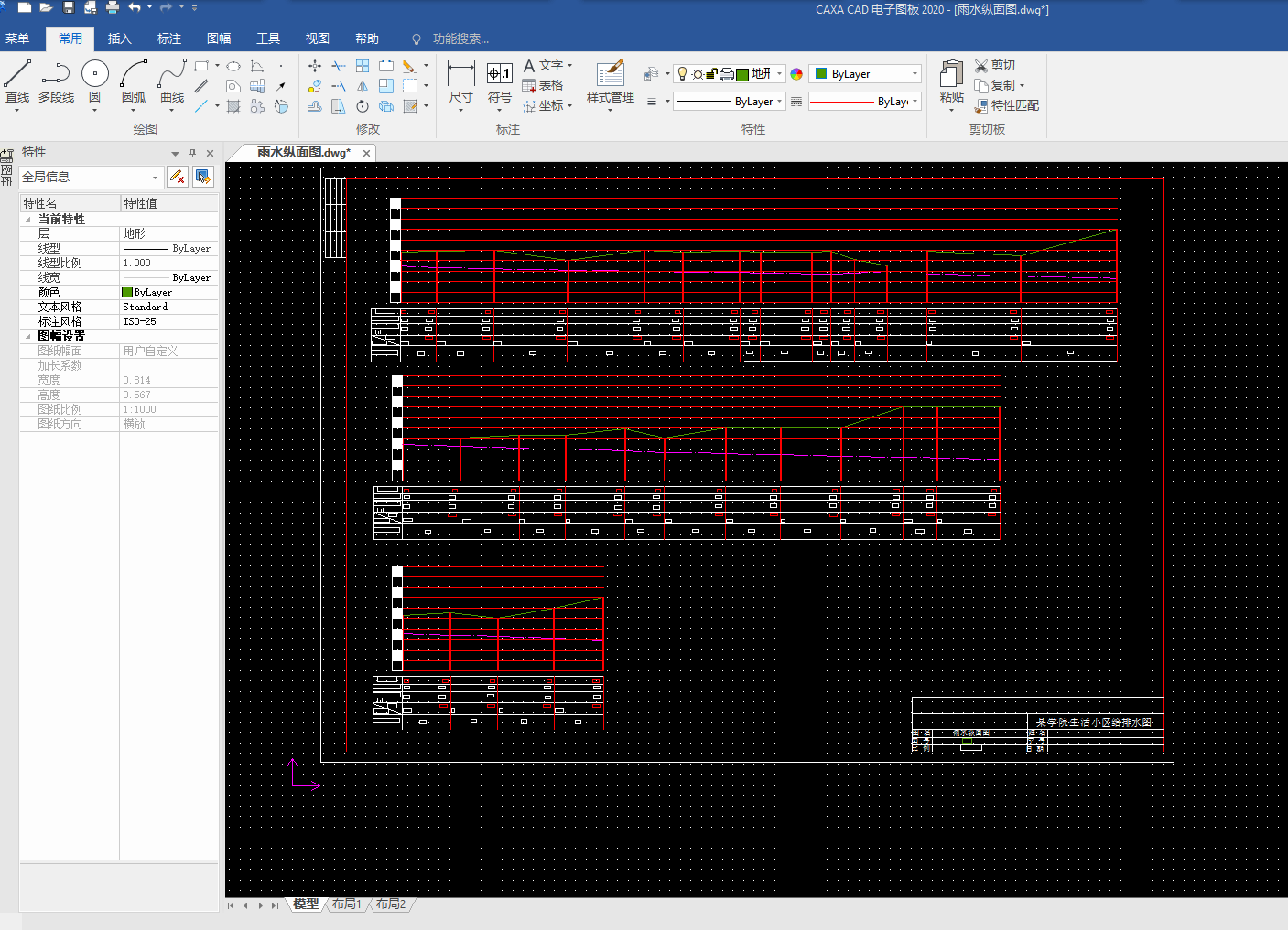

4.4 雨水管道设计图-----------------------------------------------见图P-1

5.  其方案比较--------------------------------------------------------------

6.  设计总结-----------------------------------------------------------------

7.  参考文献-----------------------------------------------------------------

工  程  概  况

1. 本生活区位于福建东南部，人口１.２５６万≤２.５万，地势较平坦，落差不大。

2. 给水水源以城市自来水管网为水源:市政提供水压为0.25mpa

3. 室内消防用水量:无

4. 室外消防用水量20l/s(按其中单体紧大消防流量计),一次消防用水量216m3,由室外消火栓提供

5. 生活污水经化粪池处理后排至市政污水管网

6. 场地雨水:场地雨水经雨水口,管道收集后直接排至市政雨水管道

7. 本图所注标高、尺寸以米计；管径以毫米计。给水管为管中心标高，排水管为管内底标高。高程相对于市政道路标高

8. 管材选用及连接：

室外给水管：采用铸铁管，承插式连接

室外污水排水管：采用钢筋混凝土管，承插式连接

室外雨水排水管：采用U钢筋混凝土管，承插式连接

室外给水管安装覆土厚度1.00m,与排水管道相交进可做相应调整,应在排水管上方

9.  检查井:管道管径D<400,井深H1≦1000,采用井径Ф700检查井;井深H1>1000,采用井径Ф1000检查井

10. 排水管道连接均采用管顶平接

11. 雨水口连接管均采用管顶平接

12. 检查井井盖:车行道上采用重型井盖,绿地和人行道上采用轻型井盖.待形成道路时,进口车盖高程应与道路调平

13. 室外排水管,排水构筑物应与市政允许接管点标高严格校准后方可施工,化粪池位置可根据地势调整

14. 给水管与消防管安装后应进行水压试验,排水管应做灌水试验,室外管道覆土前应以建设单位及质检人员检查合格后方可覆土并分层夯实回填

15. 本管线综合主要标出雨水管和排水管的管道标高,其它管线之间交叉进,可按其图中标注标高关系相应调整:强,弱电线管与有/无压管线交叉时净距不行小于0.250m,有压管线让无压管线交叉时净距不得小于0.150m,各管线穿过马路时埋深不得小0.700m.本图未尽事宜可按《城市工程管线综合规划规范》及相关志业规范，规定标准执行

16. 未尽事宜应按现行《建筑给排水及采暖工程施工质量验收规范》              及相关规范执行

给 水 设 计 说 明 书

概 述

给水系统是指给水的取水、水质处理、输水和配水等设施以一定方式组合而成的总体，给水管道工程是论述水的提升、输送、贮存、调节和分配的技术科学

基本任务：保证水源的原料水送至水处理构筑物及符合用户用水水质标准的水输送和分配到用户

1.  本小区位于福建东南部，人口１.２５６万≤２.５万．根据规范，该小区同一时间的火灾次数为１次，１次用水量为１５Ｌ／Ｓ确定，消防采用低压消防给水系统，消防管网的水压不得小于１０m．因东南部气候温和，全年气温高，所以消火栓安装采用地下式，这样目标明显，易于查找，但较于受损。按照室外消防规范，接室外消火栓的给水管径不得小于100mm，相邻两消火栓的间距不应大于120mm距建筑物外墙不得小于５Ｍ，距车行道边不大于２Ｍ．

城镇、居住区室外消防用水量
