住宅给排水设计的“人性化”理念
摘要：当今社会建筑的设计都在提倡一个词---“人性化”，住宅给排水同样也应该立足于“人性化”理念。通过了解国内外较为成熟的几种人性化给排水新技术，并对这些技术进行了分析，认为这几种技术是今后住宅给排水系统发展的必然趋势。并对此进行了归纳总结，以及对其中可能发生的问题进行探讨。
关键字：水表设置 直饮水 同层排水 消火栓系统
"The human nature" idea of housing water supply & drainage system design
Abstract: Now the design of constructions is all advocating a word ---"the human nature". The housing water supply and drainage also should base on "the human nature" idea similarly. Through understanding several kinds of domestic and foreign mature technology, carrying on the analysis to these technologies, we all think these kinds of technologies will be the necessary trend of housing waster supply and drainage in the next several years . Regarding this I have carried on the summary as well as discussed the question which possibly occurs.
Key words: installation of water meter, straight potable water, the same floor drainage, hydrant system
住宅建设应以人为本，住宅内部的给水排水系统也应安全、经济以及人性化。本文结合目前发达国家已经研究较为深入的几种人性化的、应用在住宅内部的给水排水新技术，探讨将此新技术引入到中国的住宅建设中这一必然的发展趋势。以下分别从给水系统、排水系统、消防系统通过其中一些新技术来阐述人性化理念在住宅给排水中的应用。
1 给水系统
1.1 一户一表、水表出户
1．1.1 水表设置的发展概况
在我国很多城市的住宅采用传统的“一户一表”、水表进户，再由自来水公司抄表员定期上门抄表计费的方式。这种方式费时费事，且工作量大，如果因家中无人，而无法抄表，自来水公司就采取估算的方法，这就给部分用户的经济问题带来了麻烦。因此，户外抄表系统应运而生。
根据不同的房屋结构和不同的情况可选的水表出户的形式有以下几种[1]：
1、水表设于管道井中，新建住宅设专用管道井或者与其他工种设备共用管道井。这种管道布置便于保护水表，无需特殊防冻措施，外观漂亮。
2、设置嵌墙式水表，适用于新建住宅，也可以用于已建住宅的改造，管线布置合理，成本较低，但管道为明装时，需要防冻措施。
3、设置埋地式水表，数只水表在地面下适当的排列，一户一根立管沿管廊（管道井）或者走廊进户，同样需要考虑防冻措施。也需要相应的空间可以供这种布置。
1.1．2 水表出户的益处
有利于规范水表准确抄数，有利于水费回收，有利于 用户保护水表及其他供水设施，有利于节约用水。以上还只是最开始普通的户外抄表系统，现在的很多新技术已经运用于户外水表,远传水表、卡式水表的出现也为水表出户的发展创造了条件[2]。
1．2 管道直饮水系统[3]
1.2.1 管道直饮水系统的发展概况
分质供水(管道直饮水)系统是专指以城市供水为水源，进行深度处理后再以专用管线向部分居民供应少量直饮水的系统。该系统只需对少量的水进行深度处理，并且水质净化站位于供水小区内，省去了输水管网，能够采用优质管材(配件)以最短的距离送到各用户点。这是在我国现实条件下解决饮水供需矛盾的一条有效途径。
目前，北京、上海、深圳、广州、杭州等城市都先后实施了管道直饮水工程，并有逐渐扩大和发展的趋势。
1.2.2管道直饮水系统的设计
现根据不同原水水质推荐几种直饮水深度净化工艺流程。

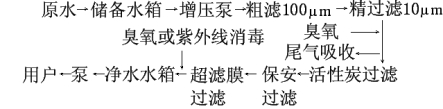

①对于有轻度污染或水中大分子天然有机物较多、微生物超标和矿化度适宜的原水，可采用的工艺为：

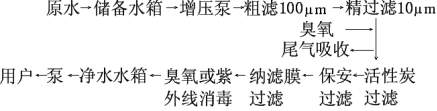

②对于有一定程度污染，且水中溶解性有机物和有害离子、盐类均有一定超标的原水，可采用的深度净化工艺流程为：
③ 对于有机污染严重，水中总溶解性固体物和消毒副产物等含量较高、味、嗅较明显的原水(自来水)，可采用的深度净化工艺流程为：
如原水为地下水，有机物含量本来很少，又未加氯消毒，在直饮水净化工艺中可省去活性炭过滤。
为保证饮用水水质，饮用净水管网和居民楼供水干管都应设回流管，以便平时将停滞的水回流至净水系统进行消毒后再供出。同时，还需定期将管内的净水回流入原水调节水箱中进行再处理后供出。
1.2.3 结论
管道直饮水净化系统是在现实条件下的一种新生事物，符合我国国情和提高人民生活质量、满足对饮用水严格要求的一种过渡性净水途径，也是人性化的用水环境实现的开始，家庭水龙头流出的水就是可直接饮用的水对我们来说在很多方面是一种帮助。在净化工艺选择上，应根据原水(自来水)水质特点、地区经济条件、生活水平等具体情况，经济、合理地优化组合选用。从发展角度看，应该做到即使是目前实施的小区或楼宇式直饮水系统，从符合我国国情出发也必须是优质低价的。
2 排水系统
2.1同层排水系统
2.1.1住宅同层排水系统的发展概况[4]
长期以来，我国住宅的卫生间、厨房排水一直沿用将用水器具的排水管敷设在下层房间上部的方式。随着住宅的商品化，这种传统的敷设方式己经明显不适应时代发展的要求。其最大的问题是卫生器具排水管道吊装在楼板下。把最有可能出现问题的部分留在别的住户家中，使下层住户卫生间、厨房需要为上层住户设置吊顶，如果管道渗漏或堵塞需检修时，会给下层住户造成不良影响。有时甚至引起邻里纠纷；其次，上层住户夜间冲水的噪声对下层住户也存在干扰。
卫生间排水管道传统的下层敷设方式已经愈来愈明显地与“以人为本”的住宅理念相悖。因此，根据管道必须在住户本层敷设的基本原则，探讨各种排水管道敷设方式是目前厨房、卫生间设计的一个重要任务。
2.1.2住宅同层排水的方式
GB50096-1999《住宅设计规范》第6.1.7条规定：“住宅的污水排水横管宜设于本层套内⋯⋯” [5]，在GB50015—2003《建筑给水排水设计规范》4.3.8 ：“住宅卫生间、厨房卫生器具排水管不宜穿越楼板进入他户” [6]。
为了满足现代住宅对卫生问排水管敷设方式的基本要求，国内先后出现了垫高卫生问地面敷设排水管的排水方式、后排水方式和下沉卫生问楼面敷设排水管的排水方式，这三种排水方式目前在国内同时存在。
垫高卫生问地面敷设排水管的排水方式适用于受建筑专业布置位置影响的卫生间和旧房卫生间改造以及加设卫生间等：后排水方式适用于小康以上住宅卫生间：下沉式排水方式使卫生间的布置更加灵活和方便．满足各种品牌和档次卫生器具布置的需要，增加的费用也不多，较适合商品化住宅卫生问布置的需要。
2.2 排水管材
随着现代人生活水平的提高、环境意识的增强 ,人们对于工作和居住环境的噪声问题越来越重视。除了对室内装璜、照明、温湿度、空气洁净程度等提出了一定的要求外 ,人们对室内声环境也有了较高的要求 ,它关系到人们的安全、健康、效率、舒适等等。建筑内部给排水系统的噪声是建筑噪声最主要的来源之一 ,直接影响着人们的正常生活和工作。这里主要介绍排水管材的选用对建筑内部噪声的影响[7]。
随着普通排水铸铁管道的淘汰 ,排水管道普遍使用塑料管道 ,但UPVC管内壁光滑, 水流不易形成水膜沿管壁流动，在管道中呈混乱状态撞击管壁；而且，UPVC 排水管管壁比同规格的铸铁管管壁薄，这样就不能有效地阻止噪声的传递，使用户的生活受到一定影响。为了减少噪音，立管布置应尽可能设在离卧室和客厅较远的墙面上或封闭管道井内；也可在立管上装设消能装置、作好管道支架、底部设牢固的支墩；另外，在设计时可以考虑采用新型降噪产品，而且应尽量采用比重大且隔音性能好的排水管道 ,采用芯层发泡 U PVC 管道和 U PVC螺旋管则能明显降低噪音。目前国内有不少厂家均生产 UPVC螺旋消音管，其内壁有规则排列的螺旋状突起的筋肋，使管道对水流的附壁阻力增大，这样就可以强制性地使水流沿管壁呈水膜状流动，减少了对管壁的撞击，减缓水流下降速度，从而降低噪音，减少对居住环境的影响[8]。
3 消防系统
3.1住宅消火栓系统
《高层民用建筑设计防火规范》对于一类高层住宅的设置“盲区”[9]
GB50045—95《高层民用建筑设计防火规范》(2001年版)(后面简称《高规》)第2．0．1 1条对“高级住宅”的解释为建筑装修标准高和设有空气调节系统的住宅。根据此解释，“普通住宅”可定义为建筑装修标准一般或不设空气调节系统的住宅。《高规》第2．0．11条条文说明给出了衡量住宅级别的四个原则，一是看装修复杂程度，二是看是否有满铺地毯。三是看家具、陈设高档与否。四是看设有空调系统。四者均具备，应视为高级住宅。
《高规》第2．0．8条对“商住楼”的定义为底部商业营业厅与住宅组成的高层建筑。商住楼由于有底部商业营业厅。火灾时火势蔓延快、疏散困难、扑救难度大、火灾隐患多，因此，消防要求相应比普通住宅严格。
《高规》第7．6．2条规定，建筑高度不超过100m的普通住宅不设自动喷水灭火系统．一类商住楼的公共活动用房、走道应设自动喷水灭火系统。
按《高规》7．2．4条规定，不要求一类高层住宅和一类高层商住楼设置消防卷盘。综合以上几条《高规》中的规定，不难发现．各条规定均对一类高层普通住宅的消防等级设置比较低。但是。现代家庭住宅装饰和家具陈设越来越五彩缤纷，室内存在大量可燃物．家家均存在火灾隐患。而且楼层多。住户集中，火灾危险性也较大。一旦发生火灾，火势蔓延迅速，人员疏散困难，扑救复杂，损失巨大。
及时扑灭初期火灾，控制火势蔓延．保障住户的生命、财产安全在住宅消防系统中就显得尤为重要。在每个楼层增设消防卷盘就可以在居民发现初期火灾后进行自救，以此来及时有效地扑灭户内初期火灾。
即便是在建筑高度超过1O0m的一类商住楼走道上设置了自动喷水灭火喷头，但对于户内火灾也鞭长莫及，控制不了户内初期火灾。这种情况下，如果仍按《高规》的做法不设置消防卷盘，那么仅仅能保证居民逃生的安全，可以有一条安全逃离火灾现场的通道．但是居民家中的财产安全就无从保障。因此．为了更好地从“人”的角度来推广新的住宅给水排水的技术，我认为应在一类高层住宅内设置消防卷盘，使居民在火灾发生的初期，可立足于自救。
3.2住宅喷淋灭火系统
住宅自动喷水灭火系统 (Domestic sprinkler system or residential sprinkler system),简称住宅喷淋系统。是一种在住宅建筑内安装的自动快速反应的喷水灭火给水系统。它可不依赖于人，早期发现、及时控制家庭内的火灾，是防止住宅里面生命和财产遭受火灾损失的有效装置。
《高规》第7.6.2.4条规定，高级住宅的居住用房应设自动喷淋灭火系统，而对普通多层及高层住宅均没有涉及。随着我国住宅数量的剧增以及住宅内火灾隐患的增加．住宅火灾数量也将相应上升，早日将住宅喷淋灭火系统引入国内并且制定相应的规范，对减少人员伤亡和财产损失就显得至关重要了。因此，笔者建议，国家有关部门应着手研究将其纳入规范．按地域和经济条件的不同及住宅的类别逐步实施．开始可以考虑在沿海一带经济发达的地区积极宣传住宅喷淋灭火系统，鼓励有条件的个人安装住宅喷淋灭火系统[10]。
4 中水系统
4.1 背景
“绿色、环保、简约”是普通百姓对住宅的希冀，这也是住宅人性化必经的道路。住宅从环境质量上应具有绿化面积大、空间广阔、有良好的日照通风与采光等特点；而营造水环境、建立节水型住宅，是人们对人性化住宅更深层次的理解。
水是有限的、会枯竭的、不能替代的资源，当今世界上 80 个国家中约 20 多亿人口面临淡水资源危机，加之水资源分配不均 ,各地区缺水现象都十分严重，“缺水”已成为一个世界性的问题。缓解这一问题较现实的办法就是节水，中水回用技术是一条行之有效的节水途径[11]。
4.2 定义
中水是指水质介于 (上水) 自来水与(下水) 污水之间的水。一般是城市污水经净化处理后，达到国家《城市杂用水水质标准》或其它用途的相应回用水水质标准，可在一定范围内重复使用的非饮用水。主要用于厕所冲洗、园林浇灌、道路清洁、车辆冲洗、基建施工、景观及设备冷却等。“中水”被称为城市的第二水源，广泛利用中水是节约用水的一个重要方法，也是水资源有效利用的一种重要形式。中水设施是指中水的集水、净化处理、供水、计量、检测设备及其它附属设施[12]。
4.3 技术特点
中水处理系统建成后，实现了水资源的充分利用，同时，减轻了自来水和市政污水处理厂的压力；使同样的水资源的使用效率大大提高，对于严重缺水而又日益扩大城市规模的各个地区 , 意义重大。 (1) 建筑中水处理系统简便易行。(2) 中水系统设计和施工时应防止中水污染上水。(3) 不断改善中水的处理工艺 , 尽量降低中水系统的造价和运行成本。(4) 中水回用作为开源节流的有效途径 , 将成为城市建筑给排水的发展趋势[13]。
4.4 结论
采用建筑中水系统，使污水处理后回用，有着双重意义：既可减少污染，又可增加可利用的水资源，可解决绿色建筑要求的大量水景景观用水和大面积绿地用水，有明显的环境效益、社会效益和经济效益。因此，在建筑逐步向绿色建筑发展之际，中水技术已成为一个重要的融合点[14]。
5 住宅给水排水新技术的展望
住宅给排水系统看似简单, 但它与我们的日常生活息息相关。在住宅建设迅猛发展的同时，住宅建设的水平也应跟上居民的住宅需求。大量引进的国外先进的住宅给水排水技术是否符合中国国情．是否是从居民的切身利益出发，这都需要从“以人为本”的角度来考虑[15]。
水表出户、直饮水系统、同层排水系统、住宅消防及喷淋系统是众多新技术、新理念中大家关注的热点。这几种技术的应用对人们居住条件的舒适性、实用性、安全性和私密性提供了很好的保障。既保证住户利益不受侵害。同时又保证不侵害别人的利益，能同时满足这两方面要求的技术才是真正意义上的“以人为本”的技术。
有理由相信，随着这几种技术的不断成熟．上述过渡时期中出现的问题都将会被解决，“以人为本”的住宅给水排水技术大规模应用到现实生活中的日子将为期不远。
参考文献
[1] 谭章荣.“一户一表与水表出户”的设计方案.中国给水排水[J],2006第16期:40-41
[2] 范全志.给排水工程中常见问题的处理.西部探矿工程[J]，2006年第12期
[3] 肖文静.管道直饮水引导健康新理念.水科技[J]
[4] 韩红兵.同层排水技术浅析 安徽建筑[J]，2006年第5期：164，167
[5] GB50096-1999住宅设计规范[S]
[6] GB50015-2003建筑给水排水设计规范[S]
[7] 鲁雪利.浅谈建筑给排水中噪音问题及防治. 甘肃科技[J]，2006 年 11 期198-199
[8] 申永平.UPVC排水管在多层住宅中的应用问题探讨.科技资讯[J]，2006年第5期：105
[9] GB50045-95高层民用建筑设计防火规范[S],2005
[10] 杨琦．住宅自动喷水灭火系统．给水排水[J],2001
[11] 周 明 , 徐冰峰等.绿色建筑与中水技术.有色金属设计[J],第33卷 第2期:78-82
[12] 王增长.建筑给水排水工程[M].高等教育出版社
[13] 高明远.建筑中水工程[M]. 建工出版社
[14] 莫兰.中水利用存在的问题与对策.企业技术开发[J], 2006年6月,25(6) :56-58
[15]李宏燕.谈现代住宅给排水设计理论.内蒙古科技与经济[J],2004年第17期：89
|
