基于单片机超速报警器电路设计
目录
基于单片机超速报警器电路设计
1：总体说明
2：接线说明
4：相关模块说明

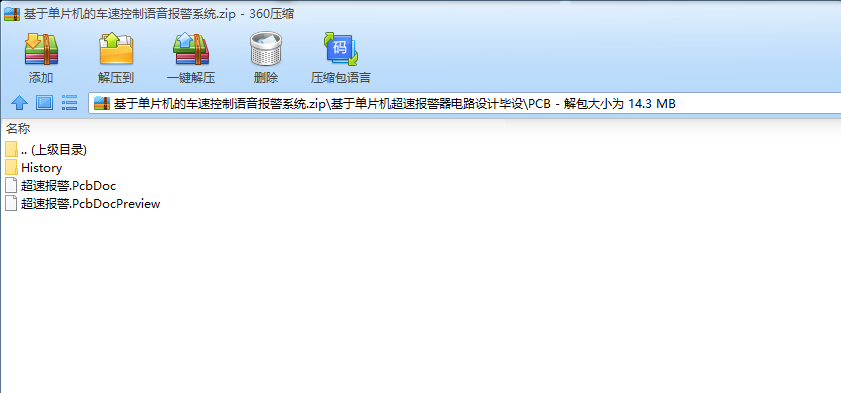

5：PCB图
6：器件清单
1：单只数码管 * 4；
2:74HC573寄存器*1；
3:排阻*1，跳线若干；
4：五口插针*1，四口插针*1；
6：按键*2；
7：LED*1，电阻*1；
8：开关按键*1；
9：USB口*1，杜邦线若干，电源线*1；
10：语音录放模块*1，霍尔测速模块*1，强磁*1；
11：铜柱，螺丝若干；

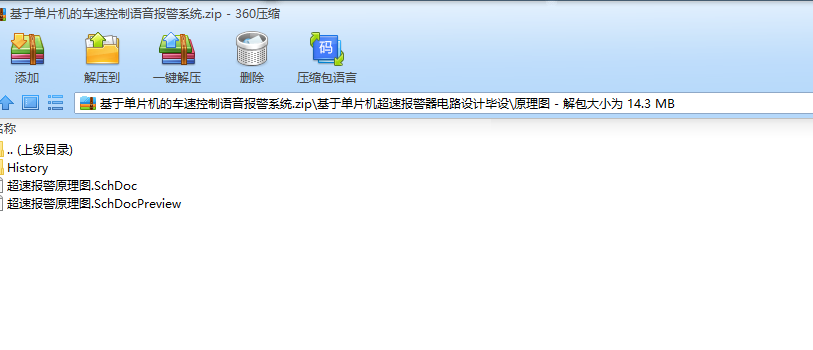

7：原理图

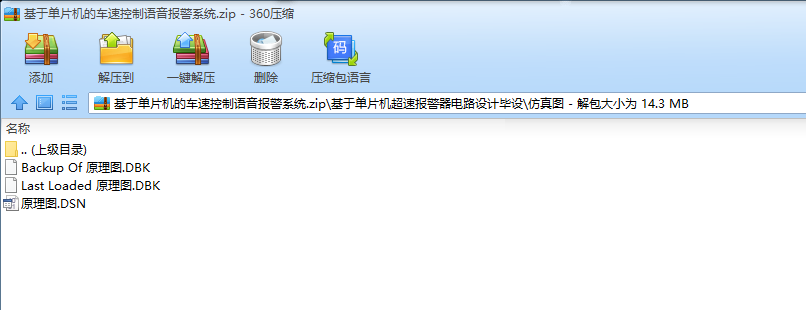

8：仿真图
超速报警器基于51单片机，ISD1820语音模块，YL-57霍尔测速模块和数码管显示系统，可以简单的，准确的进行速度检测并给出超速报警提示，随着私家车的增多，该系统在进行升级改进后很有希望能方便人们的生活。

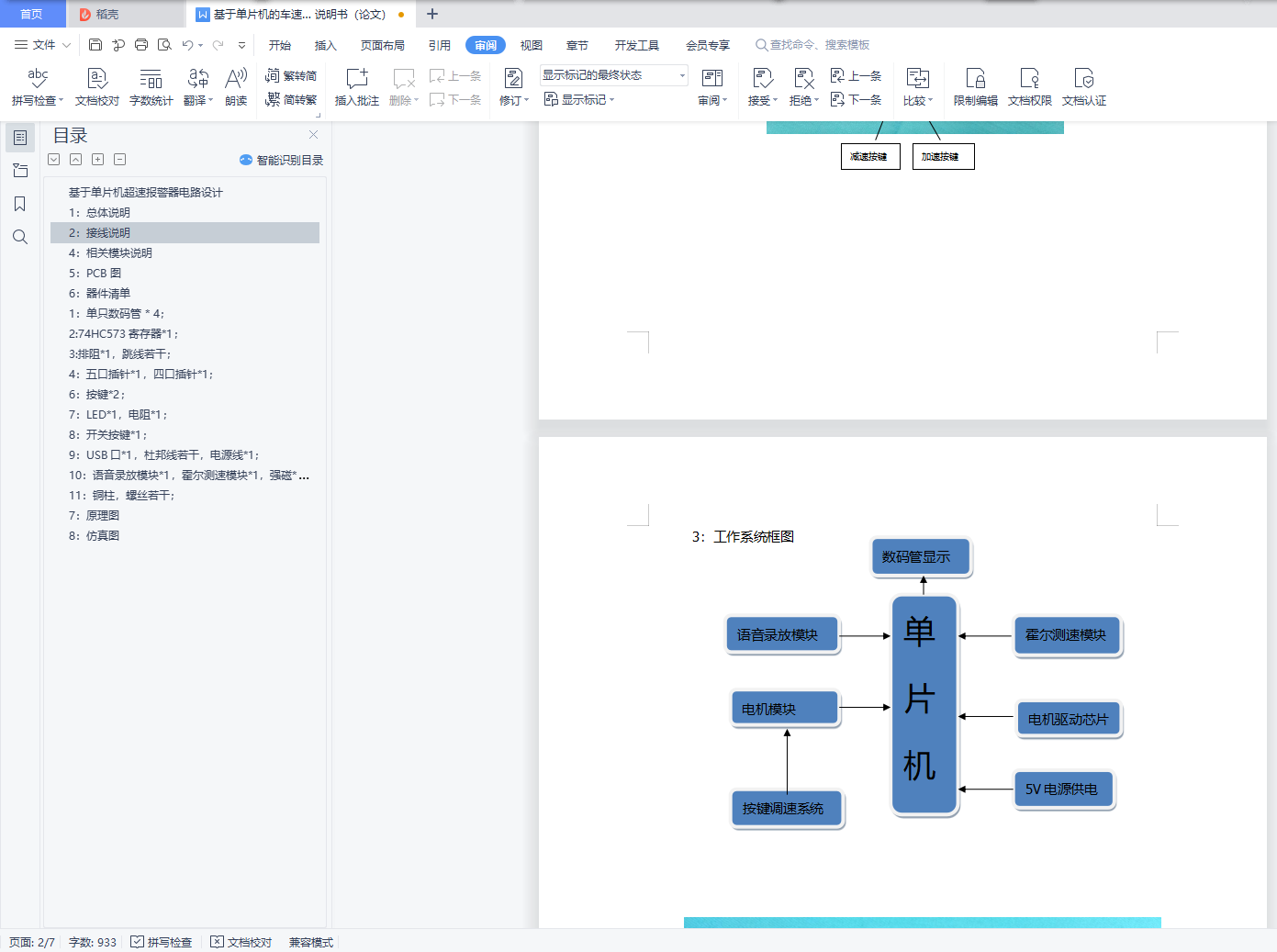

1：总体说明
该系统进行5V供电，通过USB端口可直接供电，模块接通电源后，霍尔测速模块通过检测电机转速（通过电机扇轮上的强磁）实现速度的测量和报警的提示，数码管显示电机当前转速，语音模块进行超速报警，当速度超过每分钟300转的时候语音模块进行报警提示，速度的检测为三秒钟检测一次，并用数码管实时显示，语音模块根据显示结果进行选择性报警，此时一次工作周期完成。
2：接线说明
从板子上引出了五根接线口（如图）位于单片机右上角
从左到右的接线顺序分别是电机驱动芯片的两个接口，语音模块的VCC（电源）口，语音模块的playe口，语音模块的接地（GND）口，电机的两个接口（可不分正反），按照顺序接线，通电后即可正常使用。
