设计依据
1.待建变电所基本资料
(1)该变电所在城郊，地势平坦，在变电所附近还有地区负荷。
(2)变电所电压等级为220kV／110kV／10kV，220kV是本变电所的电源电压，110kV和10kV是二次侧电压。
(3)待设计变电所的电源，由双回路(220kV)送到本变电所，在中压侧110kV母线送出2个回路；在低压侧10kV母线送出12个回路；在本所220kV母线有三回输出线路。
2.110kV和10kV用户负荷统计资料
110kV和10kV用户负荷统计资料分别见表1和表2。

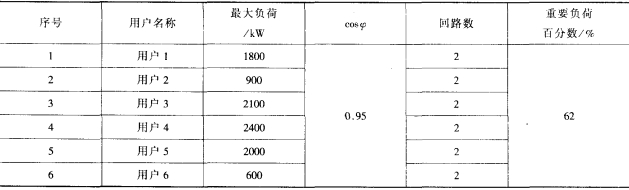

表1 110kV用户负荷统计资料
表2 10kV用户负荷统计资料

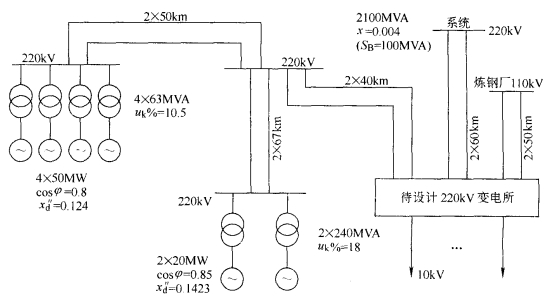

3.待设计变电所与电力系统的连接情况如图1所示。
图1待设计变电所与电力系统的连接电路图
