目  录

1矿区地质及开拓系统概述 5

1.1矿区煤田地质概述 5

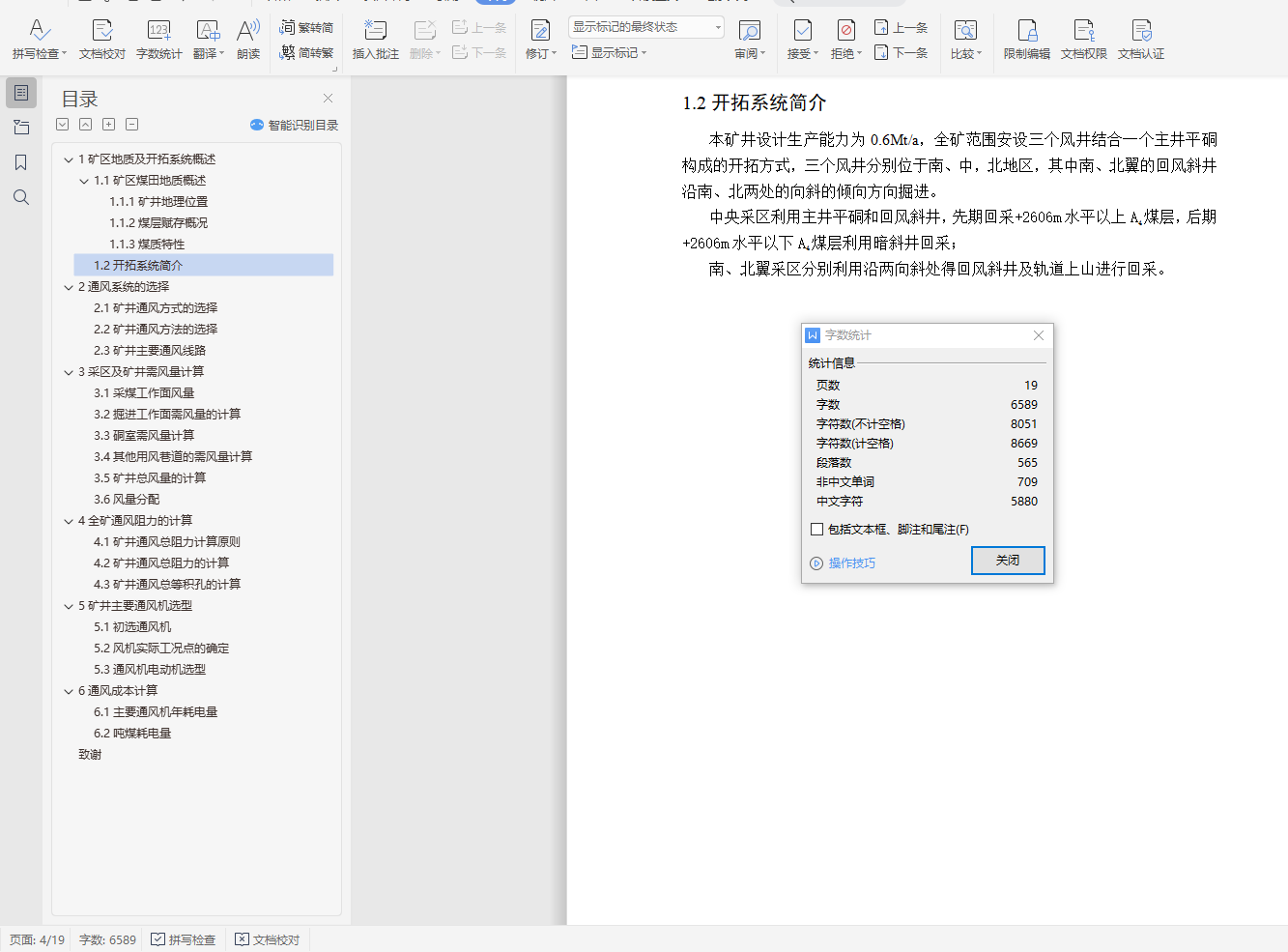

1.2开拓系统简介 6

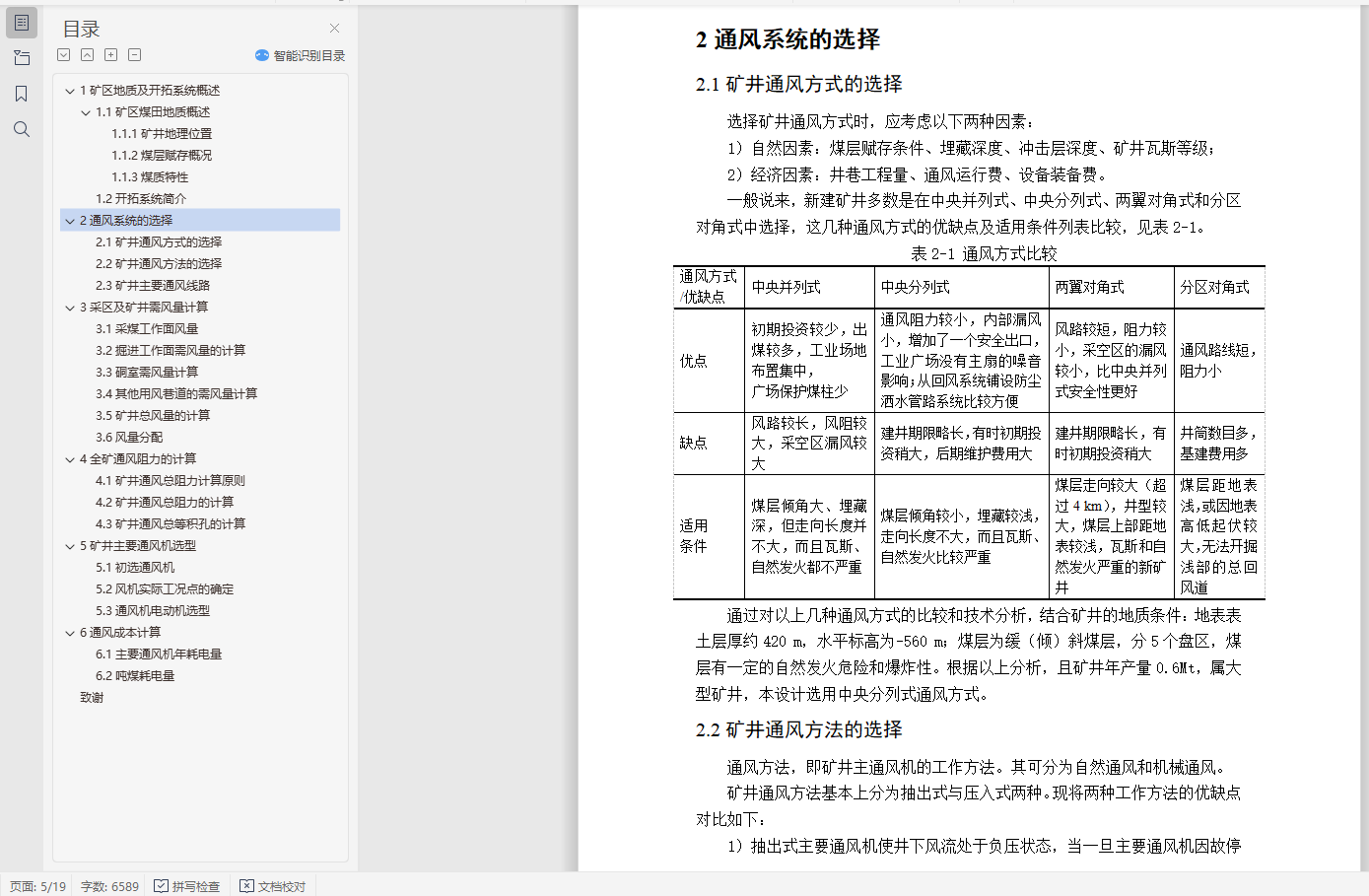

2通风系统的选择 7

2.1矿井通风方式的选择 7

2.2矿井通风方法的选择 8

2.3矿井主要通风线路 8

3采区及矿井需风量计算 9

3.1采煤工作面风量 9

3.2掘进工作面需风量的计算 11

3.3硐室需风量计算 12

3.4其他用风巷道的需风量计算 13

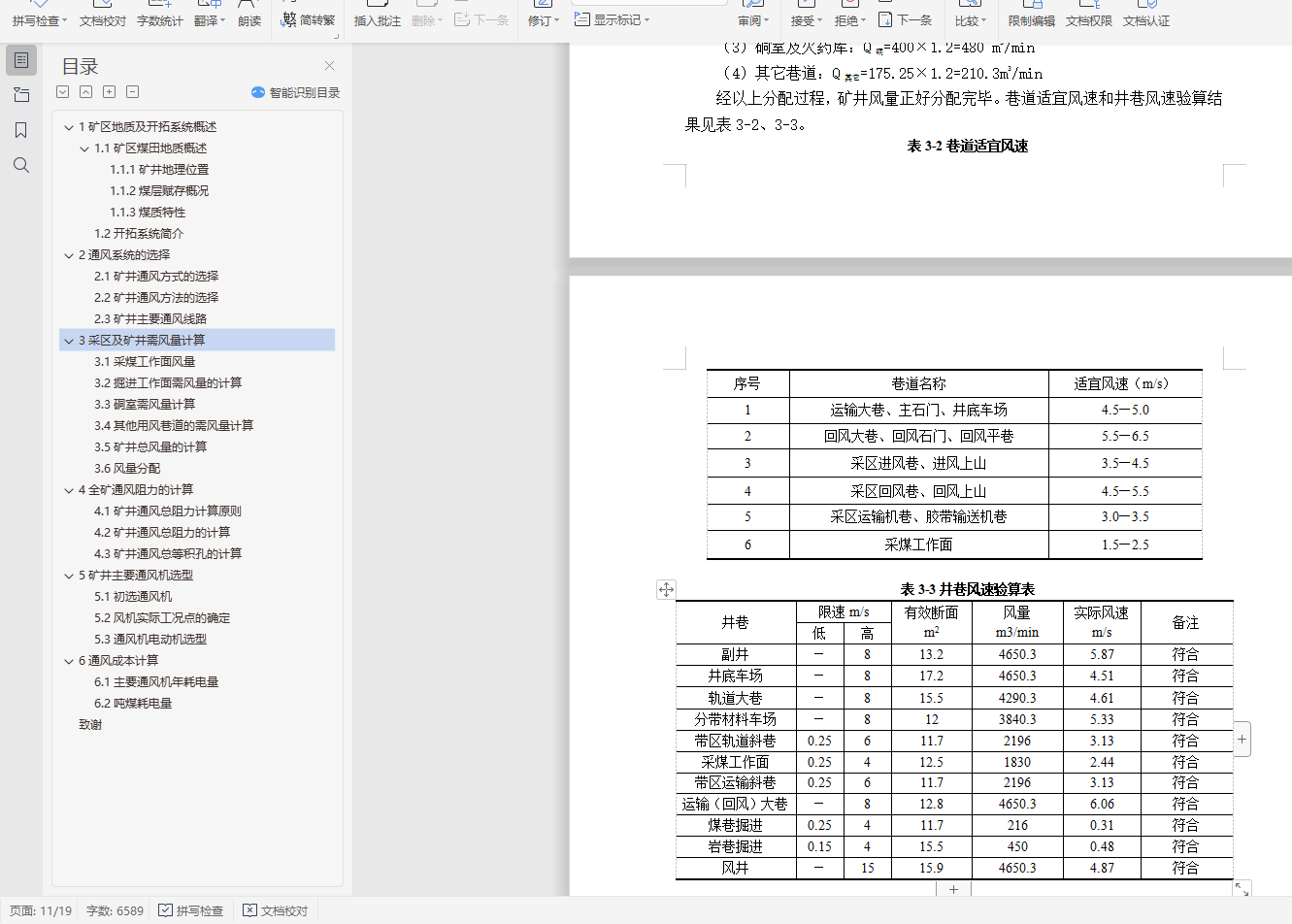

3.5矿井总风量的计算 13

3.6风量分配 14

4全矿通风阻力的计算 15

4.1矿井通风总阻力计算原则 15

4.2矿井通风总阻力的计算 15

4.3矿井通风总等积孔的计算 16

5矿井主要通风机选型 18

5.1初选通风机 18

5.2风机实际工况点的确定 18

5.3通风机电动机选型 20

6通风成本计算 21

6.1主要通风机年耗电量 21

6.2吨煤耗电量 21

致谢 22

1矿区地质及开拓系统概述

1.1矿区煤田地质概述

1.1.1矿井地理位置

温宿县巴依里煤矿位于温宿县包孜东乡巴依里村，隶属温宿县包孜东乡管辖。矿区范围东西宽约1.3千米，南北长约2.9千米，面积约3.74平方千米，行政区划属温宿县包孜东乡管辖。矿井地理坐标为东经：80°34′32″～80°35′47″北纬：41°46′07″～41°47′39″矿区距314国道65千米，南距阿克苏市115千米、温宿县110千米，均有柏油路相连，交通较为方便。

1.1.2煤层赋存概况

本区含煤地层为下侏罗统塔里奇克组及阳霞组的上、下段。地层平均总厚约40米，含煤1层，为A4煤层，为矿井主采煤层。A4煤：为中厚～厚煤层，无夹矸，结构简单，较稳定，一般厚7.80米～9.30米，平均厚8.55米，含煤系数10.1%，走向上向北有变薄的趋势，倾向上受背斜影响，煤层倾角较陡，煤层变薄，并且煤层有挤压小透镜体及摩擦面，总体上煤层变化较有规律，与构造作用密切相关。
