一、 毕业设计(论文)题目 车床(铣床)主轴箱的结构设计
二、毕业设计(论文)工作自 年 月 日起至 年 月 日止
三、毕业设计(论文)内容要求:
(一)、设计题目的确定
设计题目参见附件1中的题目,学生可从中任意选取其一,或结合工作及生产实践自拟相近题目,不论是从附件中选题还是从生产中选题,都必须符合以下内容及要求。
(二)、设备类设计题目的主要内容
1、分析机床主传动系统分级变速系统的内在规律
(1)传动副与转速级数的确定
(2)结构式的拟定
(3)变速组的变速范围
2、主传动系统分级变速系统拟定
(1)确定公比、转速级数及转速数列
(2)确定传动方案及结构形式
(3)确定各变速组的最小传动比,画出转速图
3、确定主传动系统中的各传动齿轮的齿数
4、确定主传动系统中齿轮的结构布置
5、传动件的计算转速及其确定
(1)主传动系统的功率特性及计算转速
(2)主轴及其它传动件计算转速的确定
6、传动系统的设计
(1)皮带轮及皮带
(2)各传动轴的受力分析、刚度、强度计算及分析;传动轴的结构方案设计
(3)各齿轮的强度、刚度计算及分析;齿轮的结构布置设计
7、主轴箱装配图(选做)及主轴零件图的绘制(必做)
说明:主轴箱装配图绘制不做硬性要求,学生可根据自己的基础及设计进度自行确定,可选做或不做此项工作,没有选作不会影响最后成绩;选作了的,根据完成情况酌情给予一定加分。
必须绘制主轴上齿轮零件图。
8、图纸要求
完成下面所要求的图纸绘制,各项图幅可以自行调整,但要求布局合理。
名 称
|
比 例
|
要 求
|
备 注
|
主传动系统转速图
|
1:1
|
autoCAD绘制
|
|
主传动系统原理图
|
1:1
|
autoCAD绘制
|
|
主轴箱结构装配图
|
1:1
|
autoCAD绘制
|
(选做)
|
主轴上齿轮零件图
|
1:1
|
autoCAD绘制
|
|
9、机床主轴箱设计参考资料
(1)《金属切削机床》,吴国华;
(2)《机械原理与机械零件》,孔令刚;
(3)《机床设计图册》,上海科学技术出版社
(4)《现代机械设备设计手册》,机械工业出版社
(5)《机械工程手册》,机械工业出版社
(6)《机械设计手册》,化学工业出版社
10、编写设计说明书
说明书内容如下:
(1)目录
(2)总论或前言
(3)机床主传动系统分级变速系统的内在规律的分析与设计
①传动副与转速级数的确定。
②结构式的拟定。
③变速组的变速范围。
(4)主传动系统分级变速系统拟定
①确定公比、转速级数及转速数列。
②确定传动方案及结构形式。
③确定各变速组的最小传动比,画出转速图。
(5)确定主传动系统中的各传动齿轮的齿数及齿轮的布局
(6)传动件的计算转速及其确定
①主传动系统的功率特性及计算转速。
②主轴及其它传动件计算转速的确定。
(7)传动系统的设计
①皮带轮及皮带的设计过程。
②各传动轴的受力分析、刚度、强度计算及分析;传动轴的结构方案设计。
③各齿轮的强度、刚度计算及分析;齿轮的结构布局设计。
(8)设计小结
(9)参考文献
(三)、格式要求
1、图 纸
按机械制图国家标准绘制,装配图用A0图纸;零件图纸一律使用A3。标题栏及基本幅面尺寸和图框格式按图1、图2及表1所示。

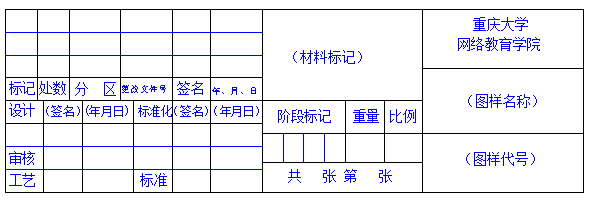

图1 标题栏格式
表1 基本幅面尺寸
幅面代号
|
A0
|
A1
|
A2
|
A3
|
A4
|
尺寸
|
|
|
|
|
|
c
|
10
|
5
|
a
|
25
|
e
|
20
|
10
|

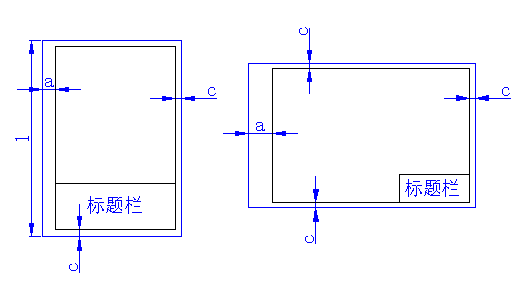

图2 图框格式
2、计 算 书
计算书采用A4打印纸
上边距:2.5cm
下边距:2.5cm
左边距:3.0cm
右边据:2.5cm
行距:1.5倍
正文字体使用小四号字,宋体,一级标题使用四号字体,黑体,加粗;二级标题使用小四号字体,黑体,加粗;三级标题使用小四号字体,宋体,加粗。
序号:毕业设计(论文)各章节序号采用阿拉伯数字编码,格式为:
1…
1.1…
1.1.1…(最多不超过3层)
页码:阿拉伯数字进行编号,位于每页页底中部。
3、公 式
用word中“公式编辑器”或“MathType 5.0 Equation”软件完成,大小为12pt(可以进行适当调整),位置居中
指导教师 鞠 萍 华
下发日期
附录:机械设计制造及自动化(设备方向)毕业设计各阶段完成内容明细表
平台阶段名称
|
平台提交时间
|
进 度 计 划
|
备注
|
图纸
|
Word文档
|
毕业设计
第一阶段
|
参看当前批次时间安排表
|
1、主传动系统转速图;
2、主传动系统原理图;
|
1、分级变速系统的内在规律(传动副与转速级数的确定、结构式的拟定、变速组的变速范围)
2、主传动系统分级变速系统拟定(公比、转速级数及转速数列:传动方案及结构形式;确定各变速组的最小传动比,画出转速图)
3、确定齿轮齿数
4、齿轮的结构布置
|
按4#图纸绘制
|
毕业设计
第二阶段
|
主轴上的齿轮零件图绘制;
|
1、传动件的计算转速及其确定(主传动系统的功率特性及计算转速;主轴及其它传动件计算转速)
2、传动系统的设计(皮带轮及皮带;各传动轴、齿轮的受力分析、刚度、强度计算及分析;传动轴、齿轮的结构设计;
箱体设计)
|
按3#图纸绘制
|
毕业设计
第三阶段
|
主轴箱结构装配图(选做)
|
1、 整理设计说明书;
2、 参考文献;
|
按0#图纸绘制
|
附件 毕业设计参考题目
题目1:
某中型卧式车床主轴转速级数z=12,公比=1.41,最高转速,主电机转速为1450r/min,主电机功率4kw。机床通过电动机换向,主传动最后变速组采用背轮机构。要求:设计该机床主轴箱传动系统结构。
题目2:
某中型卧式升降台铣床主轴转速级数z=18,公比=1.26,最高转速,主电机转速为1450r/min,电机功率7.5kw。机床主轴的旋转方向通过电动机改变正、反转向而得以变向,主轴的制动由电磁制动器制动。要求:设计该机床主轴箱传动系统结构。
题目3:
某中型卧式升降台铣床主轴转速级数z=22,公比=1.55,最高转速,主电机转速为1450r/min,电机功率7.5kw。机床主轴的旋转方向通过电动机改变正、反转向而得以变向,主轴的制动由电磁制动器制动。要求:设计该机床主轴箱传动系统结构。
