设计说明
毕业设计是大学教育培养目标实现的重要阶段是毕业前的综合学习阶段，是深化、拓宽、综合学习的重要过程，对大学期间所学的专业知识的全面总结。
本次毕业设计的题目是湘江源风电场电气主接线的拟定及短路电流计算，风电场电气一次设计任务：确定电气一次主接线方案，进行电气一次短路电流计算（三相短路电流的计算）绘制电气主接线图。完成主变压器的选择。撰写设计说明书，详细说明电气主接线技术和经济比选过程，以及短路电流计算过程，要求格式规范，计算准确，论证充分，条理清晰，篇幅不少于5000字。在进行毕业设计时，尤其要注意使用最新的设计标准。
在做毕业设计的这段时间里，在指导老师的帮助下，经过阅读资料的查询，短路电流的计算，加深了我对自己专业知识的运用，也对其相关资料有了一定的理解。
由于自己的水平有限，难免有少的疏忽与错误，敬请各位老师批评指正。
目录
设计说明 2
1、原始资料分析 5

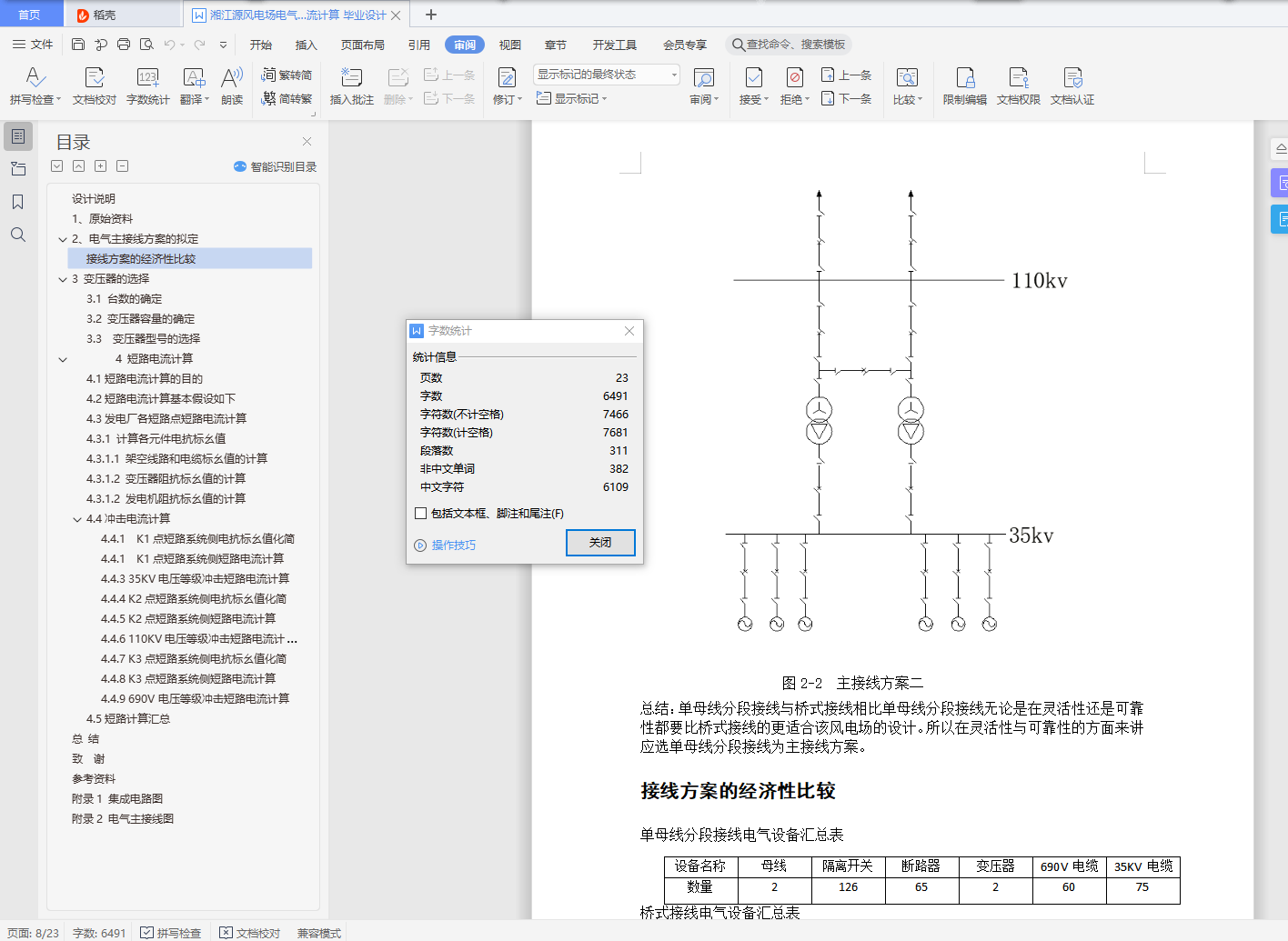

2、电气主接线方案的拟定 6
接线方案的经济性比较 10
3 变压器的选择 11
3.1 台数的确定 11
3.2 变压器容量的确定 11
3.3 变压器型号的选择 12
4 短路电流计算 13
4.1短路电流计算的目的 13
4.2短路电流计算基本假设如下 13
4.3发电厂各短路点短路电流计算 13
4.3.1 计算各元件电抗标幺值 14
4.3.1.1 架空线路和电缆标幺值的计算 15
4.3.1.2 变压器阻抗标幺值的计算 15
4.3.1.2 发电机阻抗标幺值的计算 15
4.4冲击电流计算 17
4.4.1 K1点短路系统侧电抗标幺值化简 17
4.4.1 K1点短路系统侧短路电流计算 18
4.4.3 35KV电压等级冲击短路电流计算 18
4.4.4 K2点短路系统侧电抗标幺值化简 18
4.4.5 K2点短路系统侧短路电流计算 18
4.4.6 110KV电压等级冲击短路电流计算 19
4.4.7 K3点短路系统侧电抗标幺值化简 19
4.4.8 K3点短路系统侧短路电流计算 20
4.4.9 690V电压等级冲击短路电流计算 20
4.5短路计算汇总 20
总 结 21
致 谢 22
参考资料 23
1、原始资料
(1）风电场工程拟设计安装60台单机容量为2.0MW的风力发电机组，总装机容量为120MW，切入风速2.5m/s, ，切出风速19m/s，预计年上网电量为22086万kW·h，年等效满负荷小时数为2136h，容量系数为0.225。
（2）厂房布置主要尺寸；110×60平方米
（3）电力系统主要参数：每台风机配套安装1台35/0.69kV、容量2200kVA的箱式变电站，低压电缆线长为25km。风电场内拟新建一座110kV升压站，50台风机通过5组35kV集电线路长24km接入升压站内35kV进线柜，风电场拟以1回110kV线路长50km接入110kV某变电站，升压站内主变和滤波装置采用户外布置，35kV和110kV高压配电装置均采用户内布置，在主变滤波侧35kV母线上装设一套单套容量±7Mvar SVG动态无功补偿装置和两套滤波电容器组，可快速调节无功补偿容量，保证电能质量。
