任务书

一、设计目的

使学生熟悉和掌握多层住宅施工的施工组织进度的编制原则、方法和步骤；加深对所学施工组织课程的理解和综合运用的能力；培养学生分析问题、解决问题的独立工作能力。

二、设计题目

多层住宅小区工程施工组织课程设计

三、施工条件

1、该工程为某单位新建的职工住宅小区，小区内共有X栋住宅楼；每栋为二个单元，每栋住宅楼间距为25m，Y层，每层高3.0米，底层占地面积为12m×42m。砖墙承重结构，内、外墙均为240mm，隔断墙120mm；单元四大角、楼梯间及楼梯间两侧墙、内外墙交接处均设置抗震组合柱；每层设置圈梁；楼板为混凝土圆孔板；屋顶为加气混凝土屋面板，预制混凝土挑檐板。屋面为二毡三油防水。外墙为干粘石面层，内墙为20mm水泥砂浆抹面，顶板勾缝喷浆，楼面为普通地面。木门，铝合金窗。

2、根据地勘报告，土壤主要分4层：第1层为杂填土，厚度0.5~0.7m；第2层为素填土，厚度0.6~0.8m，承载力为90kN/m2；第三层为粉质黏土，厚度3.0~4.5m，承载力为160kN/m2；第四层为粉质粘土层，承载力为200kN/m2；持力层在第三层。地下水在地表下1.5m处。

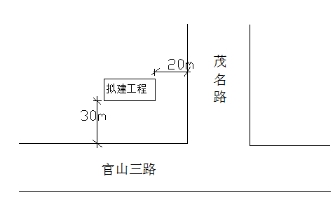

3、工程位于某中等城市，雨季为3~4月。小区位于城市茂名路与官山三路交叉处，区内地势平坦，业主征用土地较多，土建施工临时设施布置场地只在东、南方向受茂名路与官山三路约束控制，西、北方向可以较自由安排。

4、本工程基础为刚性基础，天然地基。室内外高差0.6m。基础持力层为粉质粘土，地基上为450mm厚3:7灰土，砖砌大放脚，基底标高–2.4m，–0.9m处为一道钢筋混凝土圈梁。

5、施工所需要的人力、材料及设备均可以按照要求给予满足。

6、工期要求：施工工期为Z个月。

四、设计内容

（一）施工组织设计的任务

1、编写施工方法与施工方案。

2、按照流水施工的基本原理，编制工程施工进度计划横道图。

3、绘制施工平面布置图，主要包括水、电、临建设施、主要机械、场站布置。（3#图一张）

4、主要劳动力、机械设备安排计划。

5、编写各项技术组织措施与各项技术经济指标。

（二）施工组织设计的内容

1、工程概况。主要内容：建筑特点，结构特点简介，以及装修特点，施工条件，地形，地貌，特点简介，以及工程所在处的社会，经济环境。

2、施工方法与施工方案。主要内容：施工程序，施工流向；主要分部分项工程的施工方法；主要施工机械的选用；施工新技术，新方法，新材料的运用。

3、施工准备工作与施工进度计划表。主要内容：施工准备工作计划表，分部分项工程的划分；进度控制的计划系统，进度控制实施计划，编制横道图。

4、各项资源需要量计划表。主要内容：水泥、砂、石砖、钢材以及各构配件需要计划表。

5、施工平面图。主要内容：水平及垂直运输机械的布置，主要材料及构配件的堆放，仓库，搅拌站的布置，临时设施的布置，施工现场道路，给排水，供电网络布置。

6、各项技术组织措施与各项技术经济指标。主要内容：文明施工各项措施、安全、质量措施，节约材料措施，各级技术管理人员职责等。

五、设计步骤与方法

1、计算工程量；

2、根据工程量与工期的相对情况，经济的选择主要项目施工方法，编制施工方案；

3、部署流水施工方案，编制施工进度计划；

4、编制机具、设备；材料构件；劳动力需要量计划表；

5、确定施工平面布置（水、电、临建设施场地布置）；

6、确定临时生产和生活设施；

7、确定临时供水、供电管线；

8、编制运输计划；

9、绘制施工平面布置图；

10、主要技术组织措施；

11、主要技术经济指标

六、课程设计成果及要求

（一）要求提交成果

1、施工平面布置图                                     一张

2、施工组织设计说明书                            一份

（二）课程设计成果的要求

1、施工平面布置图：

设计要求：绘制比例为1：200

A3图纸打印稿

2、施工组织设计说明书：

（1）设计说明书封面

封面上应写明设计题目、学生姓名、专业、年级、指导教师姓名、完成日期。

（2）目录：采用word自动生成方式。

（3）正文格式要求：

纸张大小：A4打印纸

页边距：上、下2.54厘米；左、右3.17厘米

行间距：1.2倍行距

字体：中文用“宋体”， 数字和英文字母用“Times New Roman”

字号：标题用“小三”加粗，正文用“小四”

表格：标题：表格上方，局中，宋体，五号；

表格内字体：宋体，五号

（4）正文内容：

1）工程概况

2）施工方案选择

3）主要技术、质量措施

4）施工进度计划

5）施工平面图布置

6）劳动力、材料、机械需用量计划

7）安全文明施工措施

8）主要技术经济指标

4、按设计内容顺序装订成册。

5、独立完成，如发现有抄袭现象，当零分处理。

七、课程设计进度安排

1、收集资料及准备工作                                                                   0.5天

2、选择施工方案和施工方法；                                                           4天

3、编制施工进度计划表；                                                                   3天

4、编制机具、设备；材料构件；劳动力需要量计划表；            0.5天

5、设计施工平面图、主要技术组织措施、主要技术经济指标。   2天

合计：2周

八、本工程采用的技术规范

本工程施工我公司将贯彻现行建筑施工规范要求。对分项、分部及单位工程的质量评定严格按《工程质量检验评定标准》进行，确保工程达到优良。应用于本工程的主要技术规范：

工程测量规范（GB50026-2007）

建筑地基基础施工质量验收规范（GBJ50202-2002）

钢筋焊接及验收规程（JGJ18-2012）

混凝土结构工程施工质量验收规范（GB50204-2015）

砌体结构工程施工质量验收规范（GB50203-2011）

屋面工程技术规范（GB50345-2012）

建筑地面工程施工质量验收规范（GB50209-2010）

建筑工程施工质量验收统一标准（GB50300-2013）

施工现场临时用电安全技术规范（JGJ46-2005）

建筑施工高处作业安全技术规范（JGJ80-91）

建筑机械使用安全技术规程（JGJ33-2012）

建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）

附表1、学生设计题号及相关数据

说明：

1、每个班级的同学按照自己学号最后两位数，从上表中选择对应的题目条件，完成毕业设计。

附表2、本公司可提供主要机械设备表

附表3、工程量及劳动定额表
