目录

2系统方案设计 6

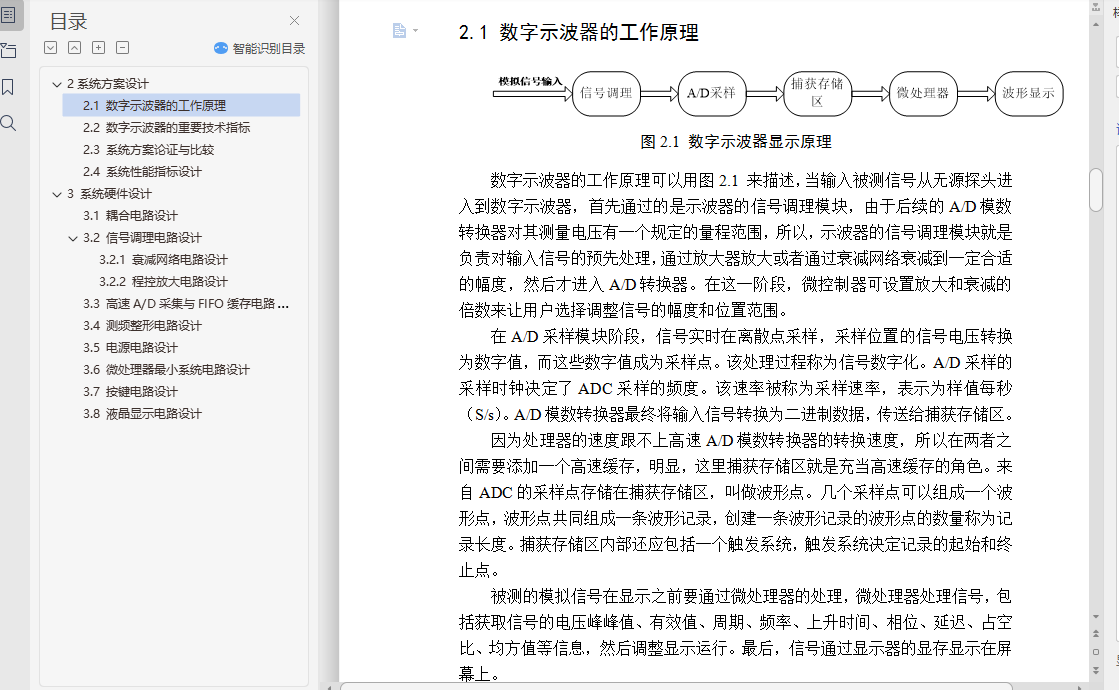

2.1 数字示波器的工作原理 6

2.2 数字示波器的重要技术指标 6

2.3 系统方案论证与比较 8

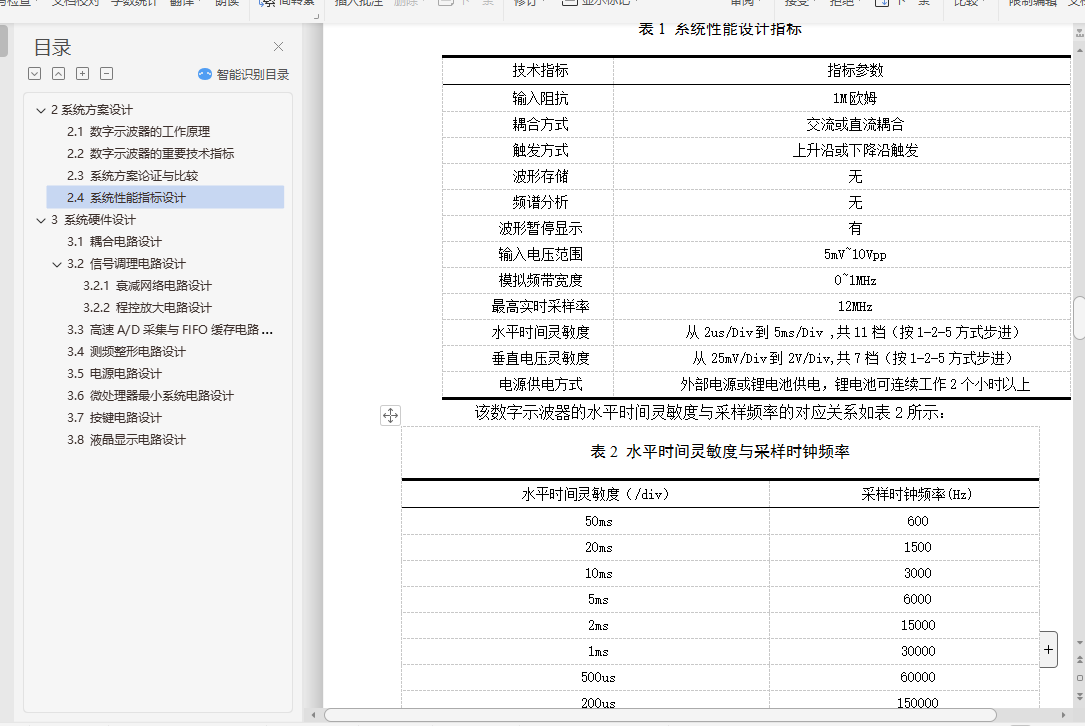

2.4 系统性能指标设计 9

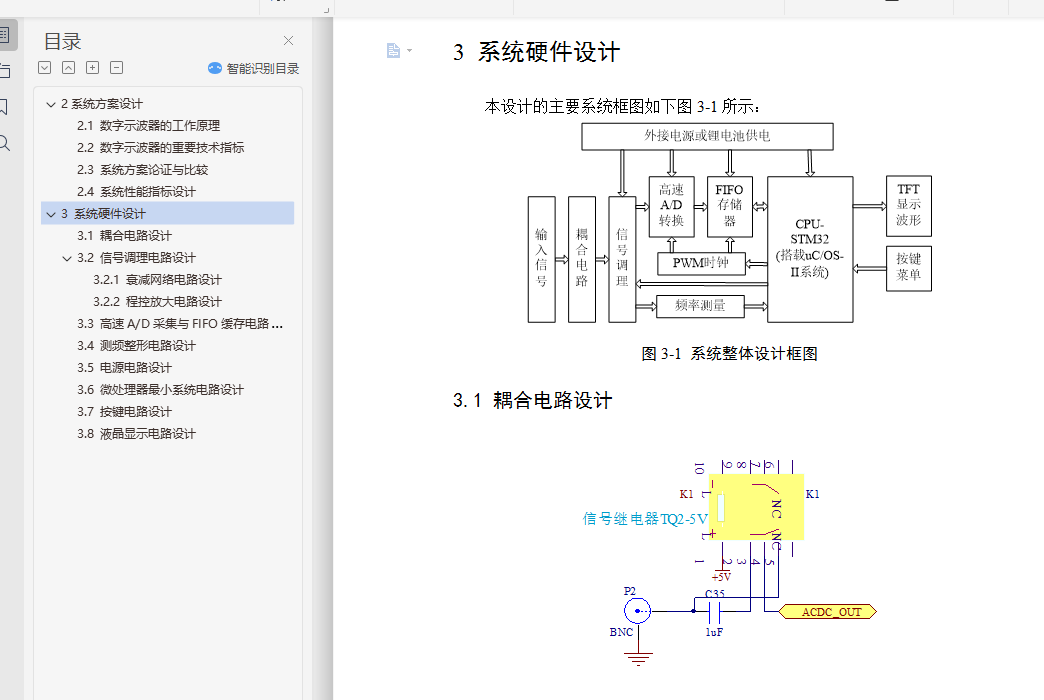

3 系统硬件设计 12

3.1 耦合电路设计 12

3.2 信号调理电路设计 13

3.2.1 衰减网络电路设计 13

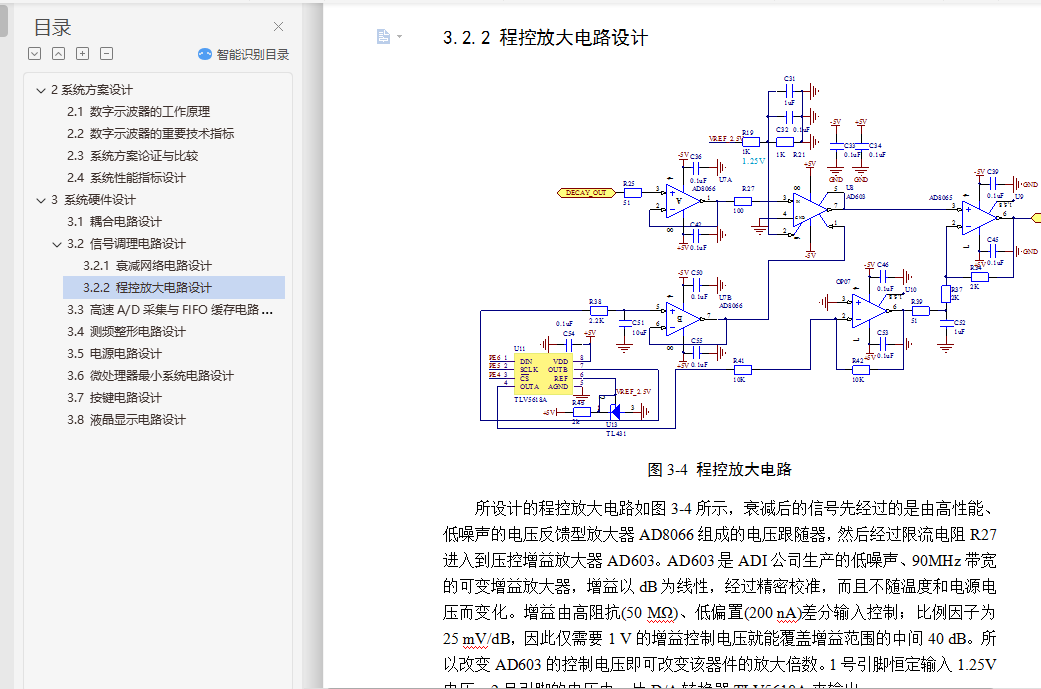

3.2.2 程控放大电路设计 14

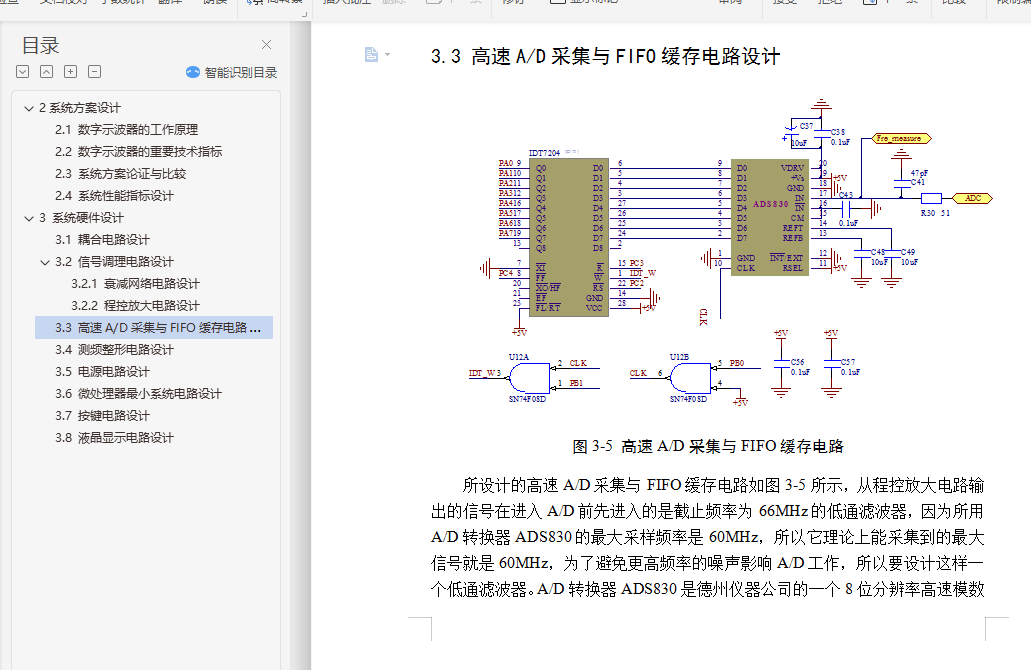

3.3 高速A/D采集与FIFO缓存电路设计 15

3.4 测频整形电路设计 16

3.5 电源电路设计 17

3.6 微处理器最小系统电路设计 18

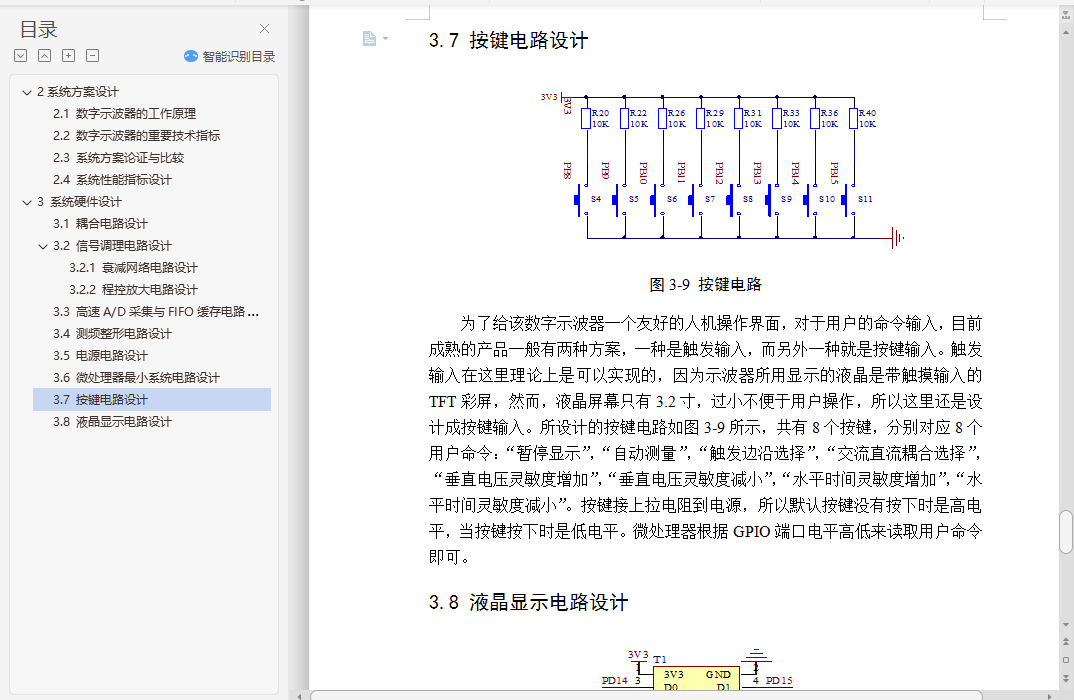

3.7 按键电路设计 19

3.8 液晶显示电路设计 19

1、毕设题目：嵌入式数字示波器设计
2、概述：
本设计描述了一款嵌入式数字示波器，在硬件上采用了32位微处理器STM32和高速A/D转换器ADS830等器件，软件上搭载上µC/OS-II实时操作系统，简化编程，提高系统的效率和稳定性。输入信号从系统的无源探头接入，先经过的是AC/DC耦合电路，然后经过信号调理电路，被调理后的信号接着由A/D转换器转变成数字信号，再经过高速缓存器FIFO，信号数据即被传送到微处理器STM32中，由微处理器STM32完成对信号数据的处理，最后把波形还原到液晶上，并显示该信号的频率、电压等技术指标，以供用户参考。
3、主要元器件列表
（1）STM32F103VCT6（主控制器）
（2）ADS830（高速A/D）
（3）IDT7204（高速缓存，FIFO）
（4）AD603（程控放大）
（5）AD8066（FET高速高性能放大器）
（6）TLV5618（双路12位串行DAC）
