1. 设计资料
某车间跨度18m，长度72m,柱距，屋盖采用梯形钢屋架，屋面材料1.5m×6m的预应力混凝土大型屋面板，屋面坡度，屋面永久荷载标准值为2.5kN/m2 ，屋面活荷载标准值为0.5 kN/m2，当地雪荷载0.65 kN/m2，基本风压0.45 kN/m2，积灰荷载（水泥厂烘干房）1.0 kN/m2，，屋架简支于钢筋混凝土柱上，上柱截面400mm×400mm，混凝土强度为。
2. 屋架形式,尺寸,材料选择

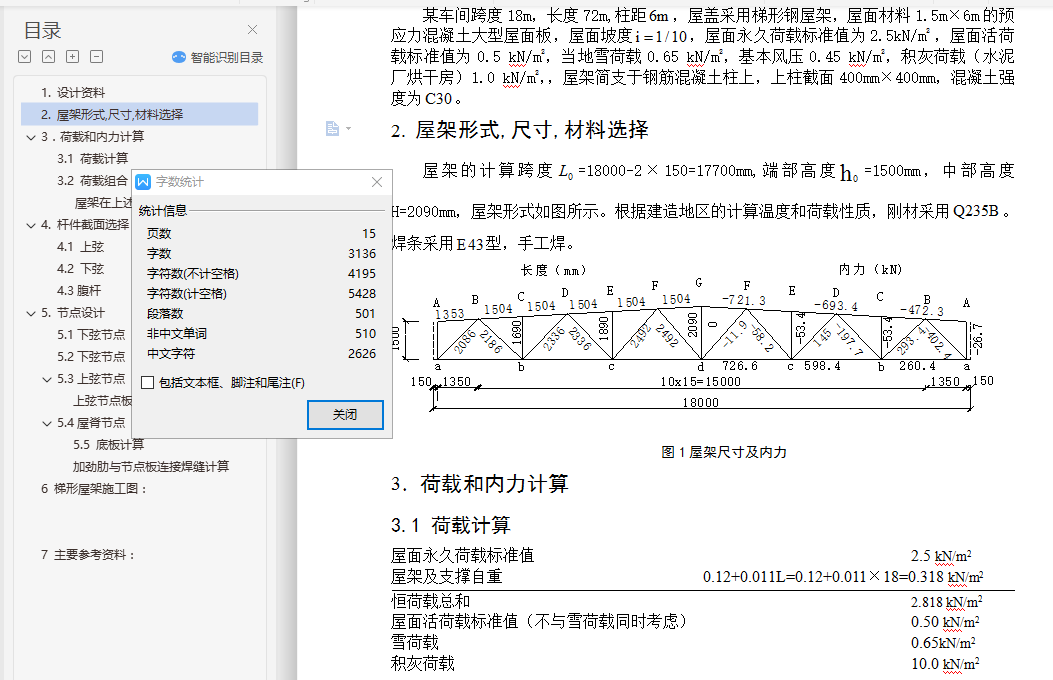

屋架的计算跨度=18000-2×150=17700mm,端部高度=1500mm，中部高度H=2090mm，屋架形式如图所示。根据建造地区的计算温度和荷载性质，刚材采用。焊条采用型，手工焊。
