目    录

一、 工程概况 2

1．工程概况 2

2．设计条件 2

3．结构平面布置及构件尺寸确定 3

二、荷载计算（标准值） 4

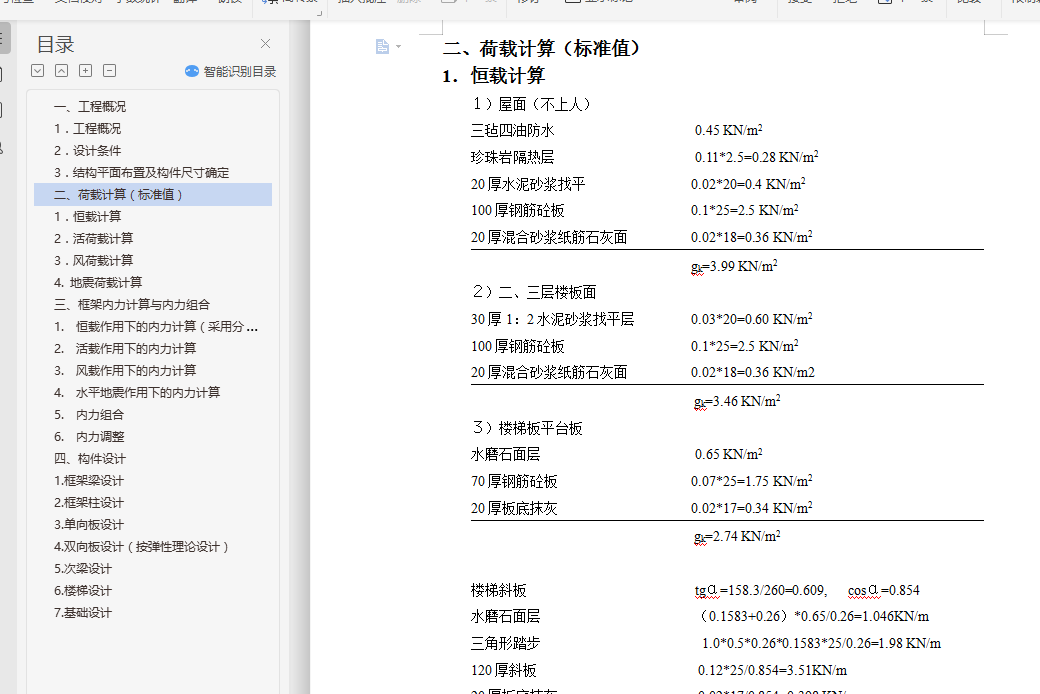

1．恒载计算 4

2．活荷载计算 11

3．风荷载计算 14

4. 地震荷载计算 16

三、框架内力计算与内力组合 18

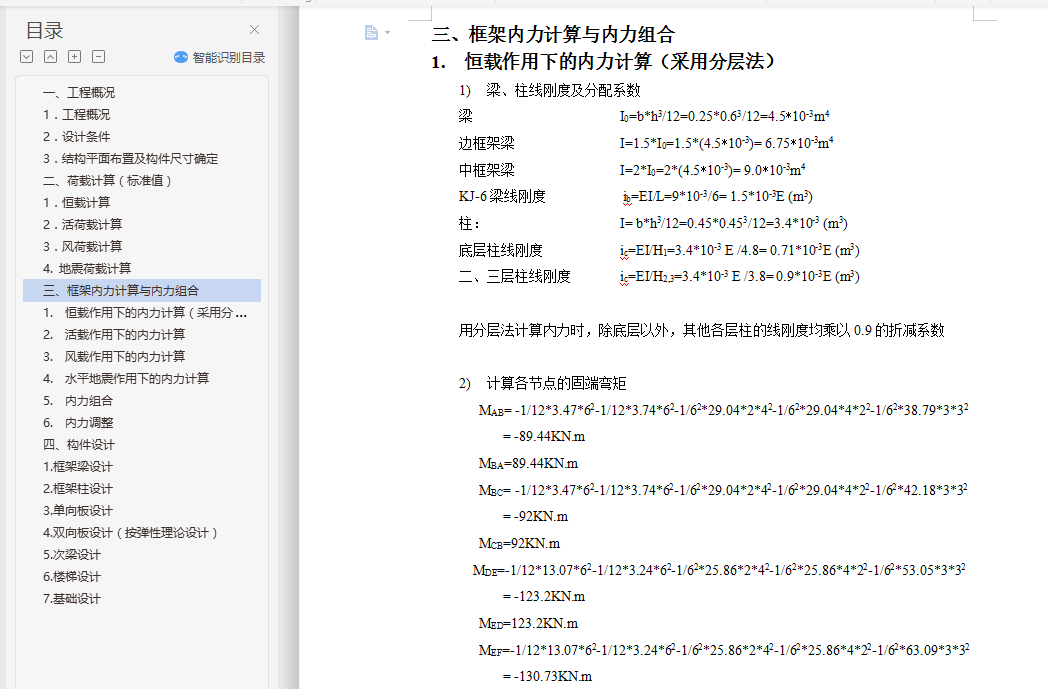

1.  恒载作用下的内力计算（采用分层法） 18

2.  活载作用下的内力计算 21

3.  风载作用下的内力计算 26

4.  水平地震作用下的内力计算 29

5.  内力组合 33

6.  内力调整 37

四、构件设计 39

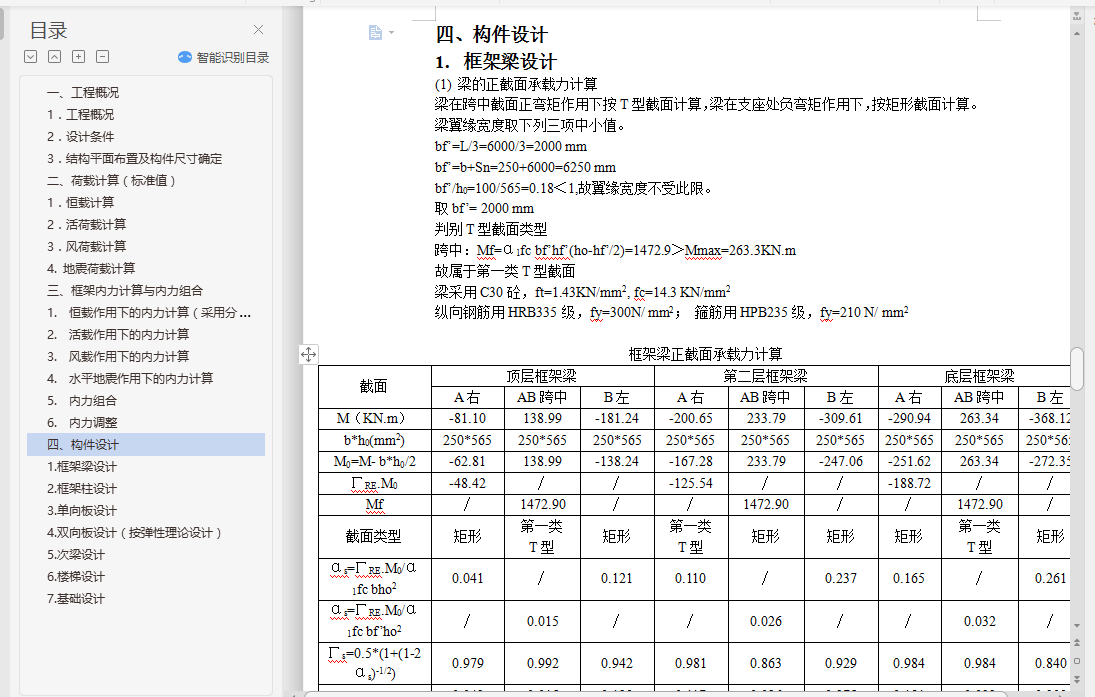

1. 框架梁设计 39

2. 框架柱设计 43

3. 单向板设计 52

4. 双向板设计（按弹性理论设计） 53

5. 次梁设计 55

6. 楼梯设计 56

7. 基础设计 58

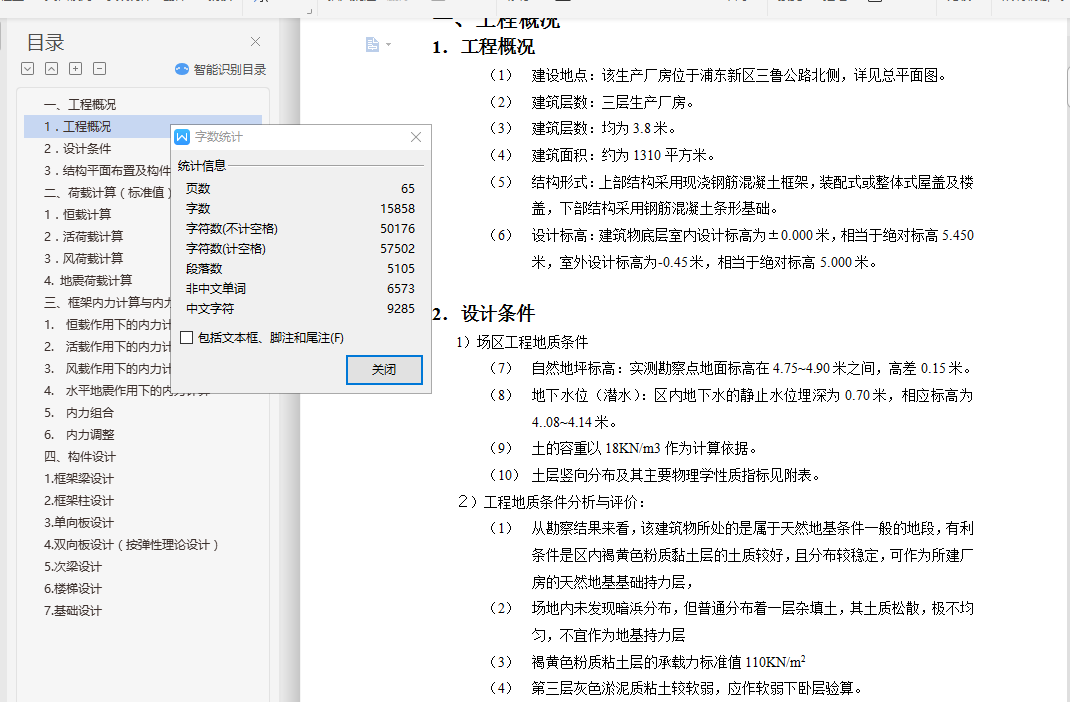

一、 工程概况

1．工程概况

（1） 建设地点：该生产厂房位于浦东新区三鲁公路北侧，详见总平面图。

（2） 建筑层数：三层生产厂房。

（3） 建筑层数：均为3.8米。

（4） 建筑面积：约为1310平方米。

（5） 结构形式：上部结构采用现浇钢筋混凝土框架，装配式或整体式屋盖及楼盖，下部结构采用钢筋混凝土条形基础。

（6） 设计标高：建筑物底层室内设计标高为±0.000米，相当于绝对标高5.450米，室外设计标高为-0.45米，相当于绝对标高5.000米。

2．设计条件

1）场区工程地质条件

（7） 自然地坪标高：实测勘察点地面标高在4.75~4.90米之间，高差0.15米。

（8） 地下水位（潜水）：区内地下水的静止水位埋深为0.70米，相应标高为4..08~4.14米。

（9） 土的容重以18KN/m3作为计算依据。

（10） 土层竖向分布及其主要物理学性质指标见附表。

１） 工程地质条件分析与评价：

（1） 从勘察结果来看，该建筑物所处的是属于天然地基条件一般的地段，有利条件是区内褐黄色粉质黏土层的土质较好，且分布较稳定，可作为所建厂房的天然地基基础持力层，

（2） 场地内未发现暗浜分布，但普通分布着一层杂填土，其土质松散，极不均匀，不宜作为地基持力层

（3） 褐黄色粉质粘土层的承载力标准值110KN/m2

（4） 第三层灰色淤泥质粘土较软弱，应作软弱下卧层验算。

２） 抗震设防

本工程场地类别为IV类，设防烈度为7度，设计地震分组为第一组。

３） 材料强度等级

柱、梁、板均为C25

钢筋：纵筋为：HRB335   fy=300N/mm2

其他为：HPB235    fy=210N/mm2
