摘要：贴标签是可乐生产的最后一道工序，其贴标质量的好坏直接影响到可乐的包装外观，甚至成为等外品；其贴标速度的高低，直接影响整个可乐生产线的工作效率。
本设计主要介绍了一种包装机械，贴标机的工作原理及（后标部分）主要零部件的设计过程，对其传动系统进行设计比校核，本次设计主要用于贴圆柱身瓶的纸质标签，由机架，传动装置系统、标签供给装置系统、贴标对象物（瓶罐包装件）的传送装置系统，涂胶装置，贴标整理装置和检测连锁控制装置等组成。
关键词：贴标机；螺旋式；取标；贴标
Coke bottle labeling machine design
Abstract: The labeling is Coke produced the final steps, labeling its quality directly affects the cola packaging appearance, and even become substandard goods; its labeling speed directly affects the efficiency of the entire production line of Coke.
The design focuses on the design process of a packaging machinery, labeling machine works and (after the standard part) the main components of its transmission system design than the check, this design is mainly used for paste cylindrical body bottle paper labels, from the rack, gear systems, label supply device systems, labeling the object (bottle package) delivery device systems, gluing device, labeling and detection chain finisher control devices and other components.
Keywords: labeling machine; spiral; take standard; Labeling
目 录
第1章 绪 论 1
1.1 贴标机概述 1
1.1.1 典型贴标原理简介 1
1.1.2 常用贴标机的类型 2
1.2国内外研究现状 3
1.2.1国外现状 3
1.2.2 国内现状 4

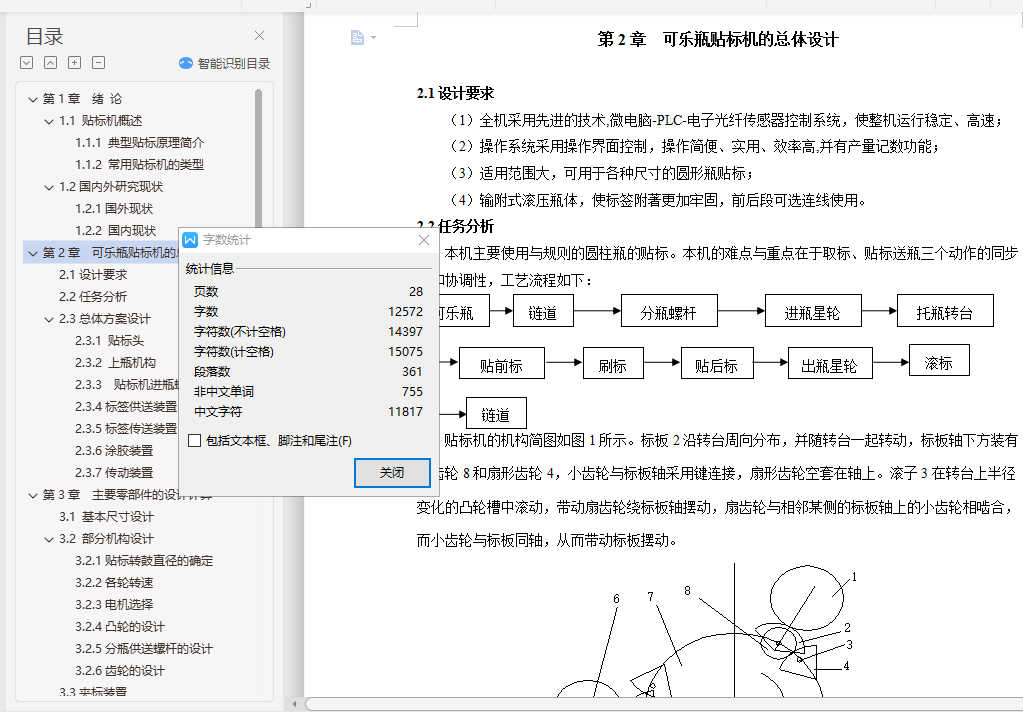

第2章 可乐瓶贴标机的总体设计 6
2.1设计要求 6
2.2任务分析 6
2.3总体方案设计 6

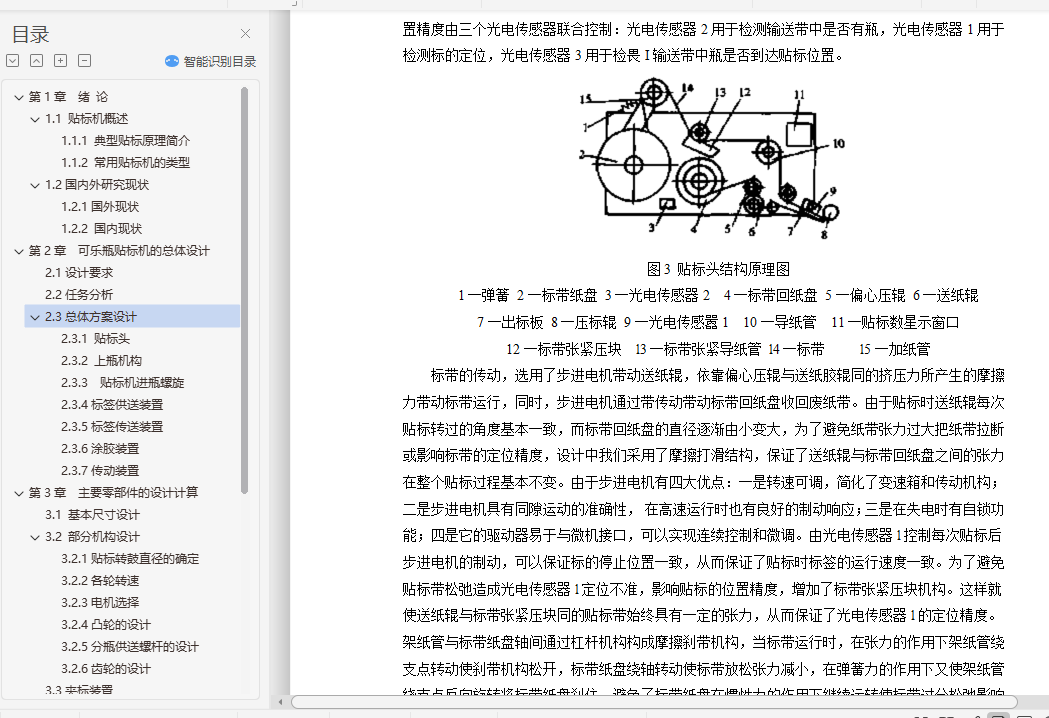

2.3.1 贴标头 6
2.3.2 上瓶机构 7
2.3.3 贴标机进瓶螺旋 8
2.3.4标签供送装置 8
2.3.5标签传送装置 9

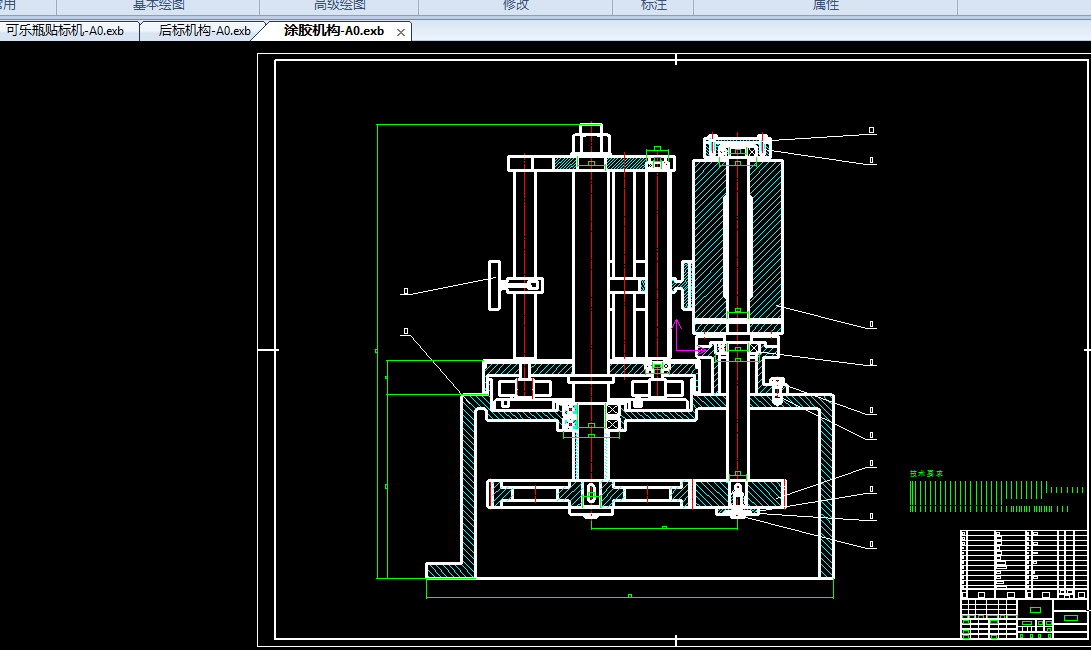

2.3.6涂胶装置 9
2.3.7传动装置 9
第3章 主要零部件的设计计算 11
3.1 基本尺寸设计 11
3.2 部分机构设计 11
3.2.1贴标转鼓直径的确定 11
3.2.2各轮转速 12
3.2.3电机选择 12
3.2.4凸轮的设计 12
3.2.5分瓶供送螺杆的设计 13

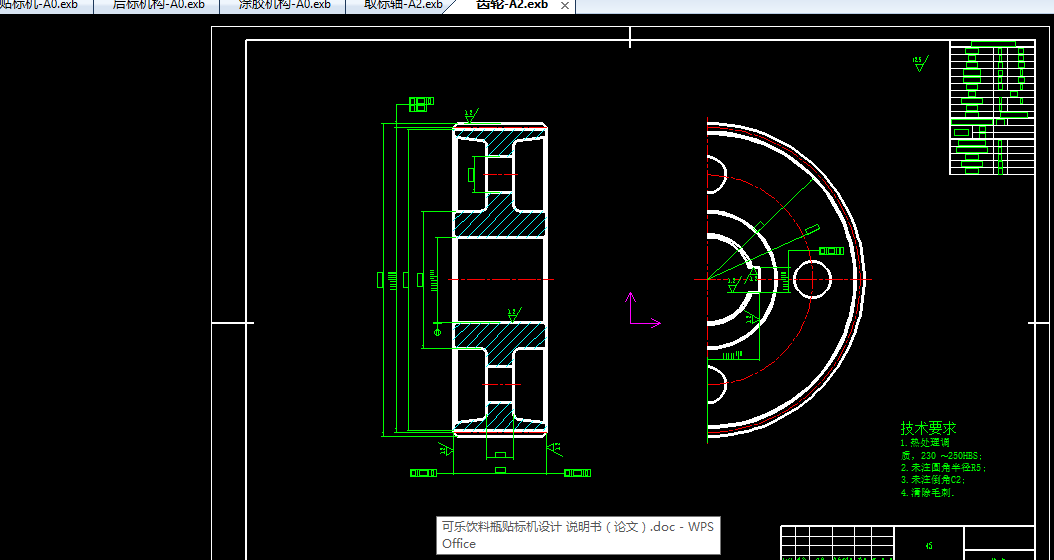

3.2.6齿轮的设计 15
3.3夹标装置 18
3.4胶辊装置 18

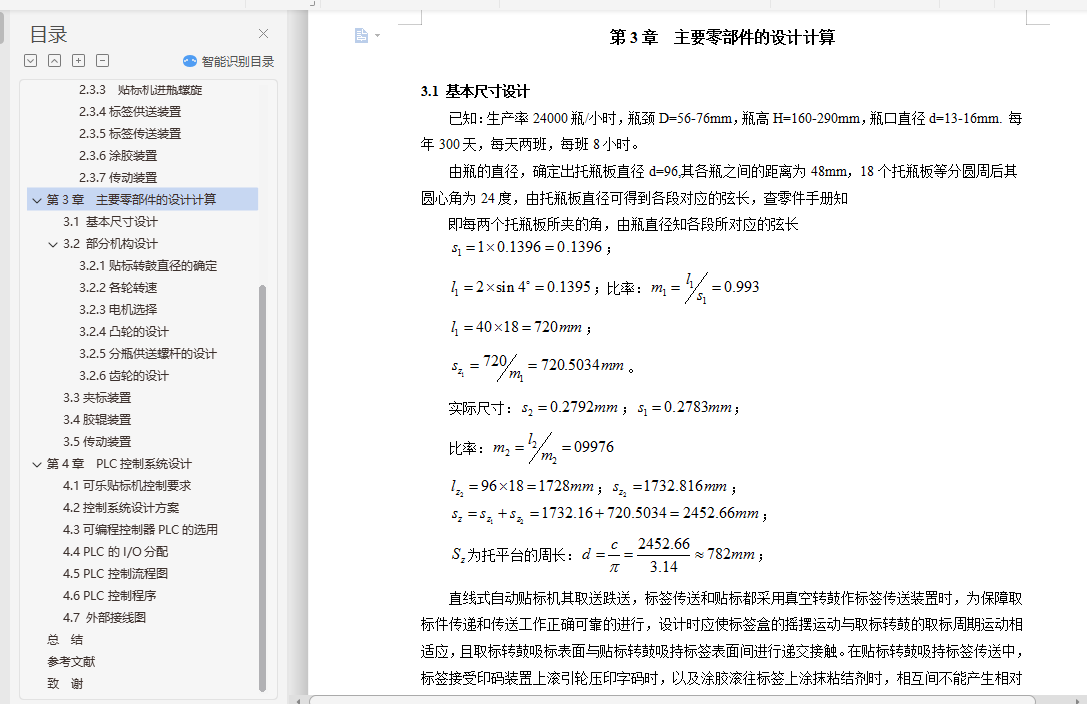

3.5传动装置 18

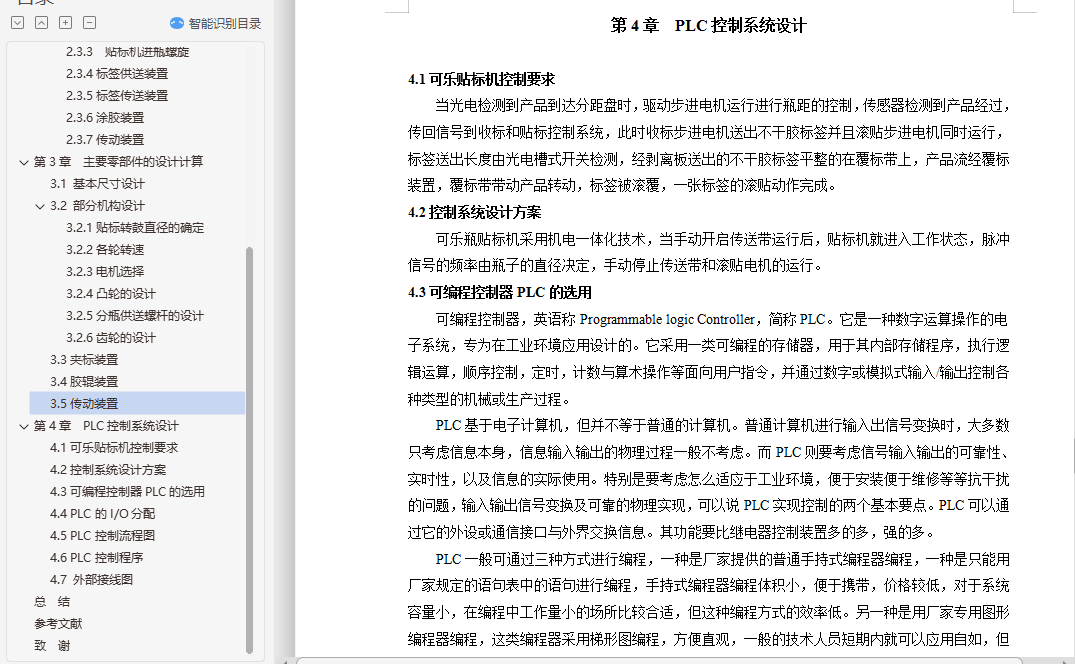

第4章 PLC控制系统设计 19
4.1可乐贴标机控制要求 19
4.2控制系统设计方案 19
4.3可编程控制器PLC的选用 19

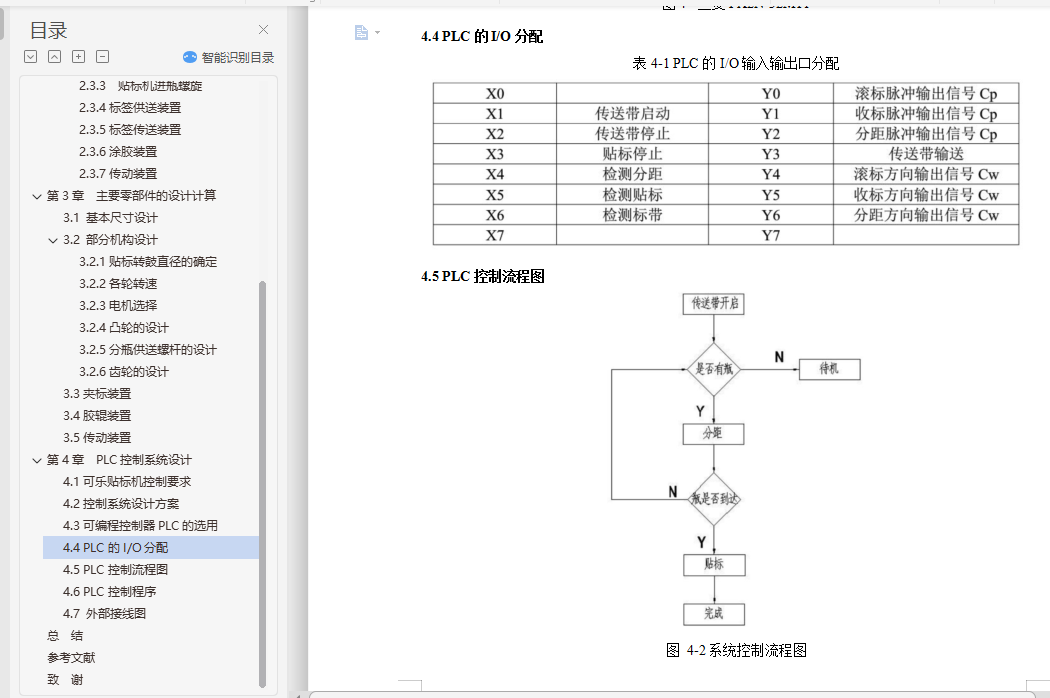

4.4 PLC的I/O分配 20
4.5 PLC控制流程图 20

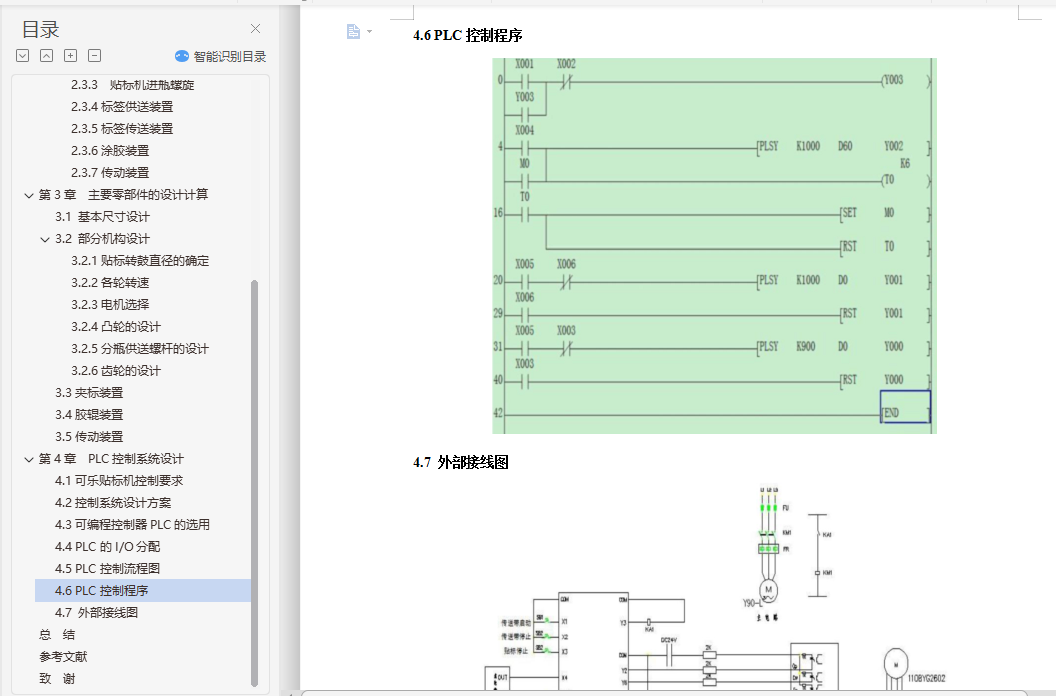

4.6 PLC控制程序 21
4.7 外部接线图 21
总 结 22
参考文献 23
致 谢 24
