题    目

活动圈注射模具设计

题目来源

由指导老师拟定 学生自选

指导教师

黄添彪

职称

副教授/高级工程师

任务下达日期

2019-6-27

论文（设计）起止日期：  2019年6月27日～2020年4月27日

学生（签名）：

毕业论文（设计）计划任务（目的、任务、计划进度、措施、预期结果）：

一、 主要任务与目标：

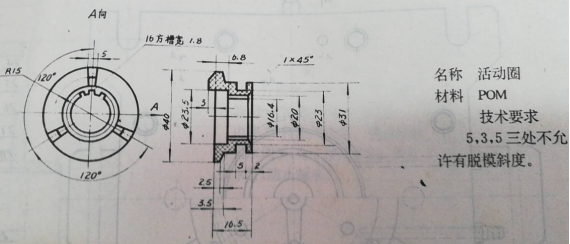

⑴ 主要任务：撰写活动圈注射模具设计说明书一份(不少于12000字)。（建议：文字处理采用Word2007或以下版本；表格采用Excel2007或以下版本；三维图采用Pro/E5.0或以下版本、UG10.0或以下版本、SolidWorks；受力分析除了必要的计算外采用ANSYS15.0或.Moldflow软件进行分析。活动圈注射模具完成如图1零件的注射（塑）成形；活动圈注射模具的设计说明书，要求依据充分、计算公式引用合理、计算正确、语句通顺、书写工整、结构合理、选用数据准确,有自己独到的见解。查找有关设计资料与参考文献不能少于20篇（其中英文文献不得少于总篇数的10%），根据《任务书》认真填写完成《开题报告》、完成撰写文献综述等。

⑵根据如图1零件的注射（塑）成形塑料件作深入分析，拟定相关合理的原始参数与计算工具公式等，进行认真计算，完成完善的活动圈注射模具设计方案。

⑶主要目标：在同学和指导老师的帮助下，对所学课程进行一次综合的学以致用的演练，能够在客户给予边界的条件下设计出符合质量等要求的活动圈注射模具设计，希望能够达到巩固已学机械设计制造及其自动化专业的相关知识，提高应用已学专业知识分析与解决工作中的实际问题的能力（提高调查与查阅资料的能力，提高识图能力和利用CAD等应用软件进行绘图与设计的能力，提高书面表达能力等。为从事机械设计制造及其自动化专业的相关岗位的工作夯实基础。

二、 主要内容与基本要求：

⑴分析如图1，活动圈的分开型面、材质的收缩率，计算零件的注射（塑）量与注射压力,选取适用的注射（塑）机。校核: 注射（塑）量与注射压力和开模行程。

⑵确定活动圈模具结构;

①计算确定活动圈的注射（塑）量与成型穴数。

②活动圈模具的型芯（凸模）与型腔（凹模）的结构设计。

③活动圈模具的型芯（凸模）与型腔（凹模）的尺寸设计。

④活动圈模具的浇注系统设计。

⑤活动圈模具的冷却系统设计。

⑥活动圈模具卸料及顶出装置（或机构）设计。

⑶设计说明中应展示图1活动圈注射模具设计方案的对比与选择，模具型芯（凸模）与型腔（凹模）的工作尺寸的计算。主要模具零件（如型芯（凸模）与型腔（凹模）等）的尺寸计算过程及计算步骤等。

⑷使用CAXA、Pro/e 、UG或Solidworks三维软件完成对活动圈模具的三维实体造型。

⑸使用AUTOCAD软件绘制图1的活动圈模具二维表达图不得少于6张（二维表达图旁附使用CAXA、Pro/e 、UG或Solidworks三维实体造型进行的辅助识图），其中包活动圈注射模具设计的总装图1张（用A0图幅）, 活动圈模具零件图5张（用A4图幅）。用Word完成撰写设计说明书一份；设计说明书要依据充分,计算正确,文字通顺,条理清楚,数据准确，书写工整，文字不少于12000字或不少于45页。

⑹所有需提交的毕业设计电子稿与纸质材的格式与排版必须严格按相关部门要求完成。

三、研究工作计划进度：

2019年6月27日- 2019年9月7日前，完成开题报告、外文翻译、文献综述等；

2019年9月8日-2019年11月22日前，初稿校对完成；

2019年11月23-2020年3月28日前，做好接受学校初期检查的准备工作；

2020年3月29日前，做好接受学校中期检查的准备工作；

2020年4月-5月，做好接受学校后期检查的准备工作；

2019年4月22日-4月27日，做好答辩前的准备工作。
