一、主要任务与目标：

省电力公司号文件关于邛崃市郊110KV变电所设计任务

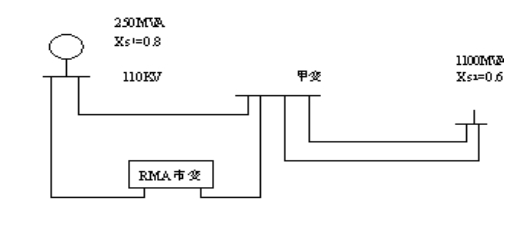

一、电力系统接线简图

附注：1，图中，系统容量，系统阻抗均相当于最大运行方式；

2，最小运行方式下： S1=170MVA,XS1=0.85

S2=1050MVA,XS2=0.65

3,系统可保证本所110KV母线电压波动在正负5%以内

二、建设性质及规模

本所位于邛崃市边缘，除以10KV电压供给市区工业与生活用电之外，并以35KV电压向郊区工矿企业及农业供电。为新建变电所。

电压等级： 110/35/10KV

线路回数：

110KV  近期2回，远景发展2回；

35KV   近期4回，远景发展2回；

10KV   近期9回，远景发展2回；

二、主要内容与基本要求：

毕业设计说明书

1．变电所总体分析；

2．负荷分析计算与主变压器选择；

3．电气主接线设计；

4．短路电流计算及电气设备选择；

5．配电装置及电气总平面布置设计；

6．防雷保护设计

设计图纸

1．电气一次部分

（1）110KV电气主接线图（#3图）

（2）电气总平面布置图（#3图）

（3）避雷针布置及其保护范围图（#3）

三、计划进度：

第七周：发放毕业论文任务书，查找资料

第八周：负荷分析计算与主变压器选择

第九周: 电气主接线设计

第十周: 短路电流计算及电气设备选择

第十一周：配电装置及电气总平面布置设计

第十二周：防雷保护设计，整理毕业论文。

四、主要参考文献：

1.中国电力出版社  夏道止 《电力系统分析》

2.中国电力出版社  范锡普《发电厂电气部分》

3.重庆大学出版社  马永翔《电力系统继电保护》

4.变电所设计（10-220KV）.辽宁科学技术出版社.

5.变电所所址选择和布置. 水利电力出版社.

6.《电力设计工程电气设备手册（电气一次部分上、下）

7.中国电力出版社 戴绍基 《建筑供配电与照明》
