一、本课题研究目标
本课题设计并实现腕表交易系统，此系统可以为用户提供一个平台，可以使用户能了解并购买各种喜爱的腕表，合理使用时间，降低人力物力等成本，减少用户在购买时不知如何选择的烦恼，最终为用户提供良好的交互服务。
本课题将完成系统的开发工作，掌握整个系统的开发流程，独立完成系统的需求分析、设计、编码、测试等工作。利用html+css+js+jquery技术完成前端页面的开发；连接Mysql数据库，tomcat作为服务器，采用Servlet等完成后端系统的开发。
本系统用户角色分为商家、用户和管理员。基于不同角色，分为三个子系统，主要分为商家子系统、用户子系统、管理子系统，每个子系统都有各自相应的功能。商家子系统的主要功能：注册、登录和发布开店信息。用户子系统的主要功能：注册和登录模块、修改密码模块、商品模块、智能推荐模块、检索模块、订单模块、个人中心模块、购物车模块、支付模块、评价留言模块。
后台管理的主要功能有：管理员的登录和以及修改管理员密码、商品管理、信息管理功能、订单管理功能和留言功能。
二、关键技术和难点
本系统存在的难点以及关键点如下：
（1）如何合理搭建数据库以及表之间的关系
本系统页面之间的关系很密切，需要表之间的逻辑性比较强，需要花一定的时间去思考表间的关系。采用MySQL关系型数据库，需要合理的创建数据库以及数据关系，使之能够尽可能有效，高效率地存储数据，满足用户群的操作需求。
（2）系统功能的确定
确定系统的需求，包括系统的功能性需求和非功能性需求，需要与用户进行多次的沟通协商，逐步确定了需求。保证用户能快速使用该系统，提高工作效率。
（3）智能推荐模块
模块实现主要采用协同过滤算法：根据用户搜索记录，浏览记录，以及购买记录等，采用组合推荐方式，将协同过滤和基于内容的推荐方法相结合，通过相似度计算，最终结果由这两者按照一定原则组合产生，对用户兴趣可以很好的建模，并通过对商品属性维度的增加，获得更好的推荐精度，减少了用户搜寻商品所花费的时间。在大量的交易中挖出重要信息，通过提取购买商品的信息特征数据，根据商品的的销售情况和关注的人群等来推荐热门商品，计算用户之间相似性，相似度最大结果由一个集合保存，而采用基于用户的协同过滤算法。此模块难度比较高，根据实际需要，可能会简化算法。
（4）实现商品的模糊查询
根据用户输入的搜索信息，通过关键字系统会自动筛选出符合条件的目标商品，并出现在页面。这里本系统准备使用模糊查询技术，进行相关关键字的匹配。
（5）系统界面的设计与实现
一个网站的人性化设计和美观程度是非常重要的，在这个腕表交易系统中关键是让页面让用户看得赏心悦目，不能杂乱无章，要有条理。在这个网站中的所有页面都用到CSS样式表，JS，JQUERY等前端开发语言。
三、现有的研究基础
本人现在所属学院是软件工程学院，接触过各种编码语言，也了解数据库的开发和使用。之前也开发过一些小型的项目。也会在公司实习，在这里，不仅能学习到java里面的知识，还能学习框架以及前端开发的HTML，CSS，JavaScript以及JQuery技术，老师也结合项目向我们讲解了Mybatis和SpringMVC的开发，这都为本系统开发做了很好的基础。
在平时自己也会在图书馆借阅一些java方面的书籍，如：轻量级JavaEE企业应用实践、JSP从入门到精通、java编程思想等，更深入的学习JSP技术，JavaBean技术，Servlet以及SSM三大框架，所有这些工作都为本系统的设计垫定了良好的基础。
四、实施方案
4.1.系统架构设计

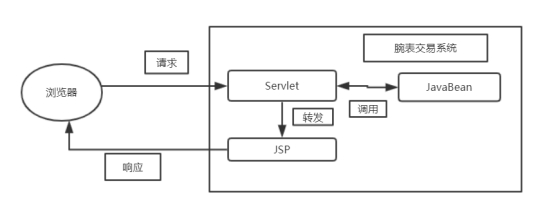

本系统是基于JSP，通过MVC模式设计及实现腕表交易系统的，视图层通过JSP技术实现，用来与用户打交道，负责接受数据以及显示数据给用户。控制层通过Servlet技术实现，负责找合适模型对象来处理业务逻辑并转发给合适的视图处理。模型层通过JavaBean技术实现，完成具体的与数据库业务操作的流程。系统架构图如图4.1所示。
图4.1系统架构图
4.2系统功能模块设计

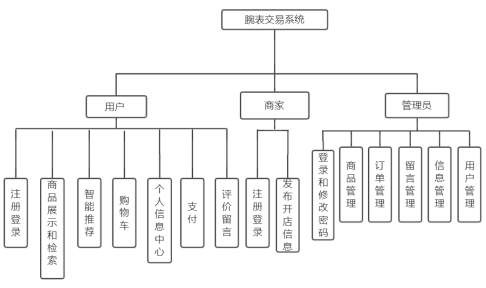

腕表交易系统是为了让用户不用花费大量的时间、金钱和精力在网上进行交易的系统。在此系统中打破了人与人时间和地域限制，降低了传统交易的成本，提供了一种方便和快捷的生活方式。在腕表交易系统中，用户有三类：商家、用户和管理员。因为各自的权限不同，所以三类用户所要实现的系统功能不同。系统功能模块图如图4.2所示。
图4.2 系统功能模块图
4.2.1商家子系统的主要功能 ：
（1）注册登录：用户需要输入用户名、密码、邮箱、姓名等一些信息进行认证，注册成为商家，注册成功后，跳转到登录界面，输入用户名、密码等进行登录。
（2）发布开店信息：商家在已经注册成商家并且登录后，发布自己的开店信息进行提交审核，审核通过后可以正常开店。
4.2.2用户子系统的主要功能：
（1）用户注册登录模块：用户注册填写手机号、密码、真实姓名、身份证号码（对身份证号码进行加密）、性别、生日等信息，获取验证码输入正确后，完成注册，调用方法对密码进行加密操作。用户登录，输入手机号，输入密码以及验证码，对登陆的用户输入的密码进行加密，然后通过数据中的密码与用户登陆输入的密码进行比较。
（2）商品模块：展示商品信息，并且根据用户输入的关键字进行查询，可使用模糊查询，分类查询，准确查询，如时间、名称等搜索自己想要的腕表，也可按时间、按品牌进行选择自己需要的腕表，节约用户搜寻腕表的时间，提升用户使用感受。
（3）智能推荐模块：根据用户搜索记录，浏览记录，以及购买记录等，采用组合推荐方式，将协同过滤和基于内容的推荐方法相结合，通过相似度计算，最终结果由这两者按照一定原则组合产生，对用户兴趣可以很好的建模，并通过对商品属性维度的增加，获得更好的推荐精度，减少了用户搜寻商品所花费的时间。
（4）个人中心模块：进入个人中心可以修改个人资料，修改密码，添加收货地址，查看或删除已有订单。用户在登录状态下可以进入个人中心，查看订单，可以查看订单的详细信息，若用户收到商品则显示已完成。
（5）购物车管理模块：当会员选购商品时，可以将商品加入到购物车，显示商品的名称、价格、数量，同时也可以显示购物车中所有商品的总价格、总数量。并且可以给会员一定的编辑权力，可以增删改查购物车里的商品。
（6）在线支付模块：会员可以在提交订单后进行在线支付，避免出现重复支付以及支付不及时等问题。
（7）留言模块：主要是实现跟管理员交流的功能，当会员想要其他商品时，可以通过此模块，给管理员留言。也可以查看其他会员给管理员的留言。
（8）收藏夹模块：用户对喜欢的商品进行收藏
4.2.3管理员的主要功能：
（1）登录模块：管理员需要登录到系统中才能对商品进行管理，才能进行相关的操作。
（2）公布信息模块：管理员可以在此模块中发布商品消息、商品活动预售，可以实时更新现场动态，所有的会员都可以在公布的信息下面评论和评价，并且还可以在展示商品的图片上加一个超链接，显示商品的价格、名称、数量等。以此方便会员了解和购买。
（3）信息管理模块：管理员可以对会员进行管理，也可以对商品信息、商品库存进行管理。
（4）订单管理：查看订单状态，其中包括查看订单是否支付，确保在支付成功的基础上，对发出的商品进行整理，避免商品的多发或少发。
（5）留言板管理：查看留言板信息，回复会员的消息。
4.3系统流程设计

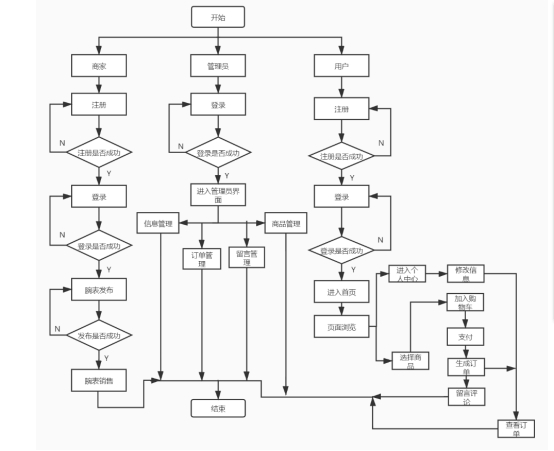

在这个腕表交易系统上，有商家、用户和管理员三个角色。当未注册用户打开页面进行浏览时，需要购物或者想在页面上评论时，需要进行用户登录。未注册的用户可以立即注册，未登录的用户可以选择登录，然后系统会跳转到主页上。其中可以根据用户的不同操作进行不同的处理，比如用户选择个人中心，就可以在个人中心进行资料修改。还可以查看订单，还可以留言、评论商品和订购商品，订购商品时，需要用户先将商品加入到购物车，选择支付，产生订单，管理员才会处理订单和商品。管理员主要是对此系统中的信息进行管理，发布商品信息，回复留言以及查看订单等。当管理员发布了商品信息之后，会员和游客才能看的见商品的信息。未注册商家需要进行注册，注册成功后登录，提交开店信息进行审核，审核通过后商家发布开店信息，进行正常销售。系统总体流程图如图4.3所示：
图4.3系统总体流程图
4.3.1商家子系统总体功能

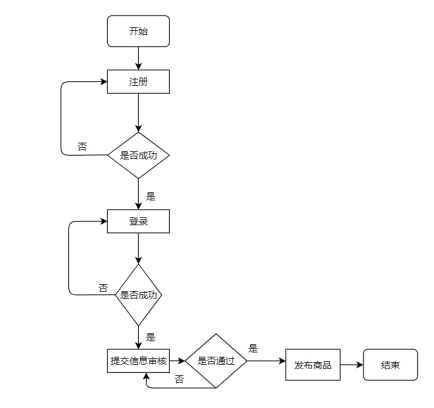

未注册商家需要进行注册登录后成为商家，登录后提交开店的详细信息进行审核，审核未通过需要重新进行填写，审核通过后需要发布商品信息，进行销售。
具体流程如图4.4所示：
图4.4商家子系统总体功能流程图
4.3.2用户子系统总体功能

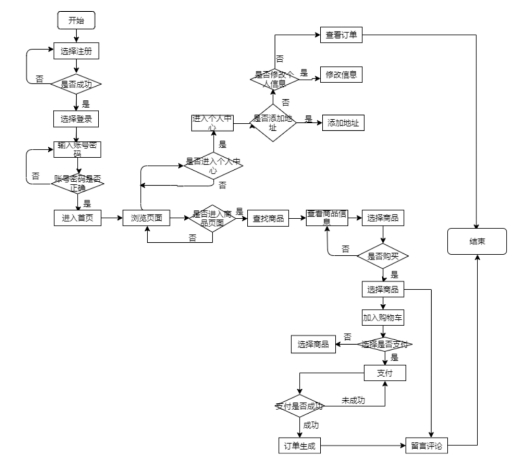

用户可以选择注册或登录，注册过程中需要输入自己的手机号码、姓名等信息进行实名验证，然后跳转到用户页面；选择登录时，需要输入账号和密码，正确后才能跳转到用户页面；在用户界面可以进行的操作有：浏览页面、查找商品、查看商品具体信息；选择好自己想要的商品后，加入购物车，在线支付，也可以进行留言评论；查看留言板上其他用户的留言，也可以自己留言；进入个人中心后，修改个人信息、添加地址和查看订单等。具体流程如图4.5所示：
图4.5用户子系统总体功能流程图
4.3.3管理子系统总体功能
管理员的登录注册会员信息管理，可以删除和查询会员信息；对商品类别管理，动态划分商品类别；对商品信息管理，发布腕表信息，在线修改和删除商品，查询商品；对订单信息管理，查询订单并在线发货和删除订单管理；对评价和留言管理，管理员可以在留言板处了解用户对商品或商家的想法，查看留言板信息，回复会员的消息。以便更好的管理和维护网站。如图4.6所示：
图4.6管理子系统总体功能流程图
4.3.4 用户注册登录

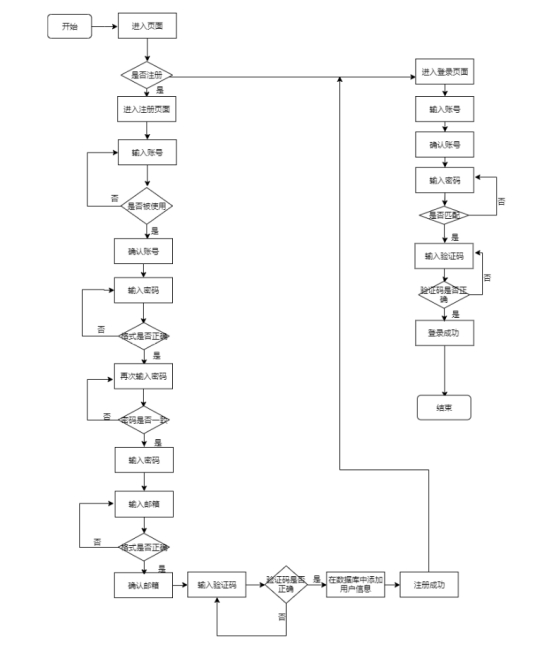

未注册用户只能浏览，当用户注册成功后，才可以进行其他操作。注册需要填写身份信息。用户需要进入注册页面，输入账号进行注册，注册时会检查注册账号是否被其他人注册过，判断格式是否正确，然后再输入密码并确认密码，判断两次输入的密码是否相同。然后就是确定所有的用户信息，接着系统会显示验证码并要求用户对验证码进行验证，确定验证码是否正确。注册成功后的账号可以进行账号登陆，系统会对账号、密码、验证码进行验证和对比数据库的正确性的验证，这些条件都正确才会登录成功。用户注册登录流程图如图4.7所示：
图4.7用户注册登录流程图
4.3.5智能推荐模块

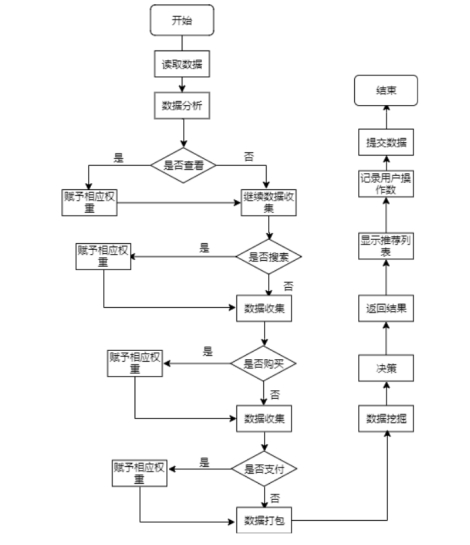

根据用户搜索记录，浏览记录，以及购买记录等，采用组合推荐方式，将协同过滤和基于内容的推荐方法相结合，通过相似度计算，最终结果由这两者按照一定原则组合产生，对用户兴趣可以很好的建模，并通过对商品属性维度的增加，获得更好的推荐精度，减少了用户搜寻商品所花费的时间。智能推荐处理流程如图4.8所示：
图4.8智能推荐流程图
4.3.6 支付模块

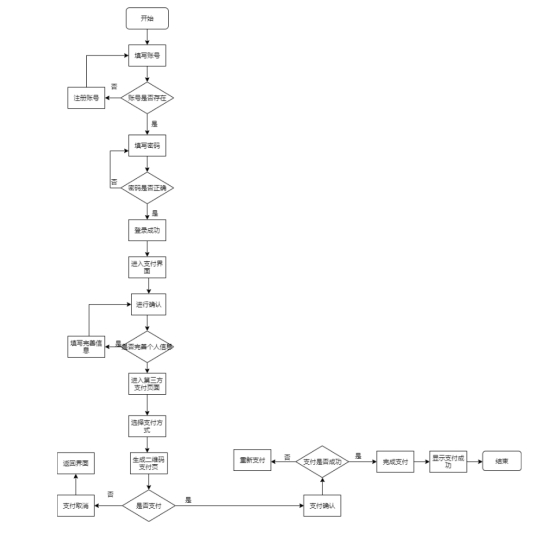

用户点击选择自己想要购买的商品，支付时间限制为10分钟，用户需在此期间添加真实姓名，身份证号码，确认无误选择支付方式，支付方式包括支付宝和微信两种，支付完成。支付模块的处理流程图如图4.9所示：
图4.9支付模块流程图
4.3.7个人中心

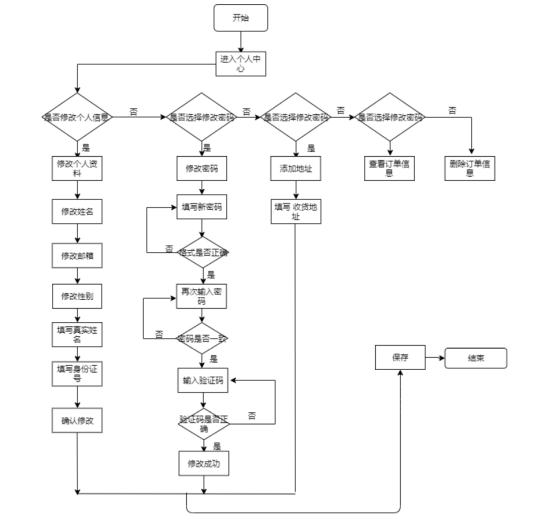

在用户登录之后，可以进入到个人中心界面，用户可以选择修改个人资料还是修改密码、查询订单信息、添加地址。修改密码时要注意验证码的填写是否正确，个人中心的处理流程图如图4.10所示：
图4.10个人中心处理流程图
4.4数据库设计
腕表交易系统的实体有用户、订单、商品、购物车、管理员。

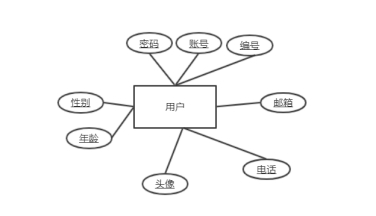

用户有编号、账号、密码、姓名、性别、年龄、电话、头像、邮箱等属性，其中主键为编号，如图4.11所示：
图4.11 用户实体E-R图

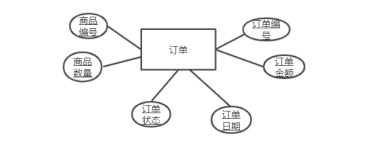

订单有订单编号、商品编号、商品数量、订单金额、订单日期、订单状态等属性，如图4.12所示：
图4.12订单实体E-R图

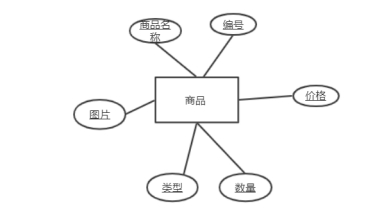

商品有商品编号、商品名称、商品图片、商品类型、商品数量、商品价格等属性,其中主键是商品编号，如图4.13所示
图4.13商品实体E-R图
购物车有商品编号、用户编号、商品数量等属性，如图4.14所示：
图4.14购物车实体E-R图

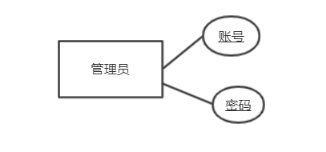

管理员有账号、密码等属性,其中主键为账号，如图4.15所示：
图4.15管理员实体E-R图

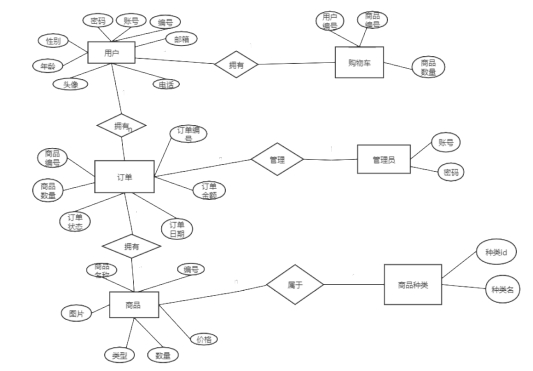

多个用户可以拥有多笔订单，查看多个商品；多个管理员可以管理多笔订单，管理多个商品。如图4.16所示：
图4.16数据库E-R图
五、可行性分析
1技术可行性：采用浏览器/服务器型的B/S架构。由于受条件所限制，数据库服务器端采用MySQL关系型型数据库,但 MySQL数据库也有其独特的优势，分别是体积小、速度快、成本低以及开放源码等特点，所以非常适合中小型网站的开发。这有利于缩短大批量数据的吞吐时间,使整个系统管理规范化,数据的完整性、安全性得到保障.现在的计算机各方面的技术都非常成熟，相对来说开发此系统的技术也要求比较简单，因此在技术方面是可行的。
2.经济可行性：本次设计的系统均有本人操作，所以人员技术的投入成本几乎为零。本次设计系统为校内局域网使用，面对的使用对象为在校生及教师，在硬件方面要求不是很高，不存在多余费用，软件上选择也是大众比较认可的免费Eclipse以及运行稳定快捷的Mysql版本，整体来讲，人员技术、硬件及软件均无额外的费用。
3操作可行性：随着互联网的发展，目前销售方式均有传统方式转变为传统加互联网方式，各大生产厂家及贸易公司均建立自己的销售网站，把自己经营的产品发布到网站，可供采购方方便浏览对比，达到广泛宣传目的，达到无成本宣传，节约采购方需要到公司选择产品的时间及成本，并在一定程度上加强供方与客户之间的联系。腕表销售网站的开发让客户方便快捷了解本公司腕表的特色，方便客户选择，节省客户多家跑的麻烦，并且可以在网上交流订购自己喜爱的腕表，网站预订购买操作等方便快捷。
分析结果：从以上的分析可知，腕表交易系统的解决方案无论在技术，经济还是操作上都是可行的，且开发本系统具有一定的经济价值和实用价值。
|
