一、课题来源：
根据桂林市委党校校园建设的需要，规划在校园内新建综合楼一栋，满足校园师生的文化、休闲等活动。
二、项目地址：桂林市委党校内

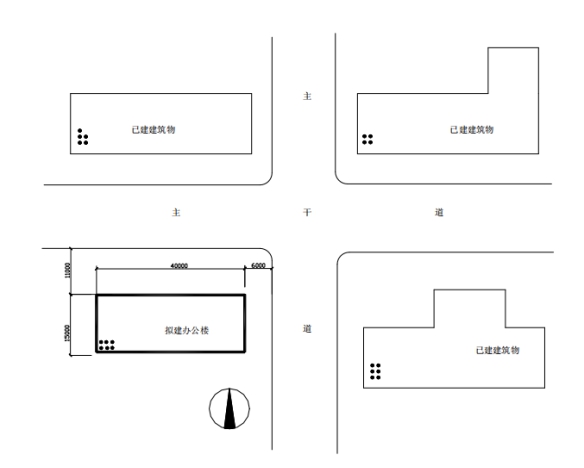

基地为三角形用地，基地面积约2145平方米，详细尺寸见地形图，地形图为上南下北。
三、建筑规模与要求
1、 总建筑面积约3000 M2
土建投资按500元/ M2左右计算总造价。
层数：3～5层
层高：第一层层高4.5米，第二层及以上层高3.6米。
结构形式：全框架结构
2、 建筑要求：
娱乐活动：200人演艺舞会约300平方米，8～10桌棋牌约40平方米，2台台球约80平方米，2台乒乓球约80平方米，健身房约100平方米等。
图书馆：功能全面，布局合理，满足发展要求。
1） 图书：
采编部 15平方米
社科书库 200平方米
文学书库 100平方米
典藏书库 60平方米
旧书库 60平方米
2） 图书馆办公室：
馆长办公室： 15平方米
副馆长办公室：15平方米
3） 期刊：
文献编辑办公室 15平方米
资料室 120平方米
阅览室 120平方米
过刊室 150平方米
过报室 60平方米
4） 数字资源：
信息采集办公室 15平方米
主机房 20平方米
电子阅览室 100平方米
多媒体放映室 80平方米
教室：6个教室，每个约60平方米
四、设计内容
1、 建筑部分
其内容如表5—1；均用一号图纸打印出图。
2、 结构部分
1）确定结构方案和结构布置
根据建筑设计，材料供应和施工条件，合理地确定结构方案和结构布置，完成主体部分结构布置草图。
2）在主体建筑部分选取一具有代表性的单元进行结构计算，包括确定静力计算方案，验算墙柱高厚比，承重墙体承载力计算，梁下墙体局部承压验算，墙下基础设计。
应进行框架及其柱下基础的设计。
3）绘制施工图（1号图共2张）内容为：
主体部分各结构构件平面布置图；
框架或楼梯的模板图和施工图；
主体部分基础平面图及剖面图。
3、 施工组织部分
要求完成单位工程施工组织设计1#图2张和一个主要的施工过程设计。
1）单位工程施工组织设计要求：
拟定施工方案；
编制单位工程进度计划（1#图1张）；
单位工程施工平面图（1#图1张）；
2）施工过程设计
施工过程组织设计要求在基础（含土方）工程和主体结构工程施工中任选一个进度计划，具体内容及要求：
计算工程量；
选择施工方法，确定施工顺序，选定各种机具设备并计算台数；
进行有关施工过程的平面布置；
安排进度（采用网络图形式）；
拟定技术、质量、安全措施。
|
