目录

毕业设计（论文）与综合训练 1

某市10万吨/日给水厂设计 1

班    级：      16水本 1

专    业：  给排水科学与工程 1

学    部：     城市建设学部 1

指导教师：      王令 1

二零二零年六月 1

第一章  某市给水厂设计基础资料 2

1.2.1设计规模 3

1.2.2原水水质分析 3

1.2.3地质条件 5

1.2.4气象条件 5

1.2.5水文条件 5

第二章  某市给水厂方案设计 5

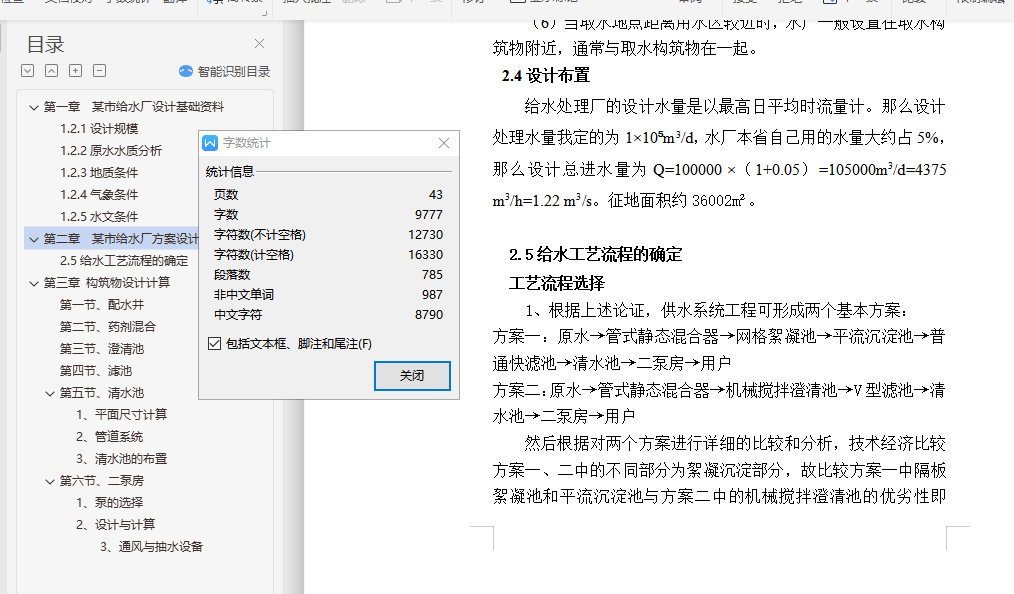

2.5给水工艺流程的确定 8

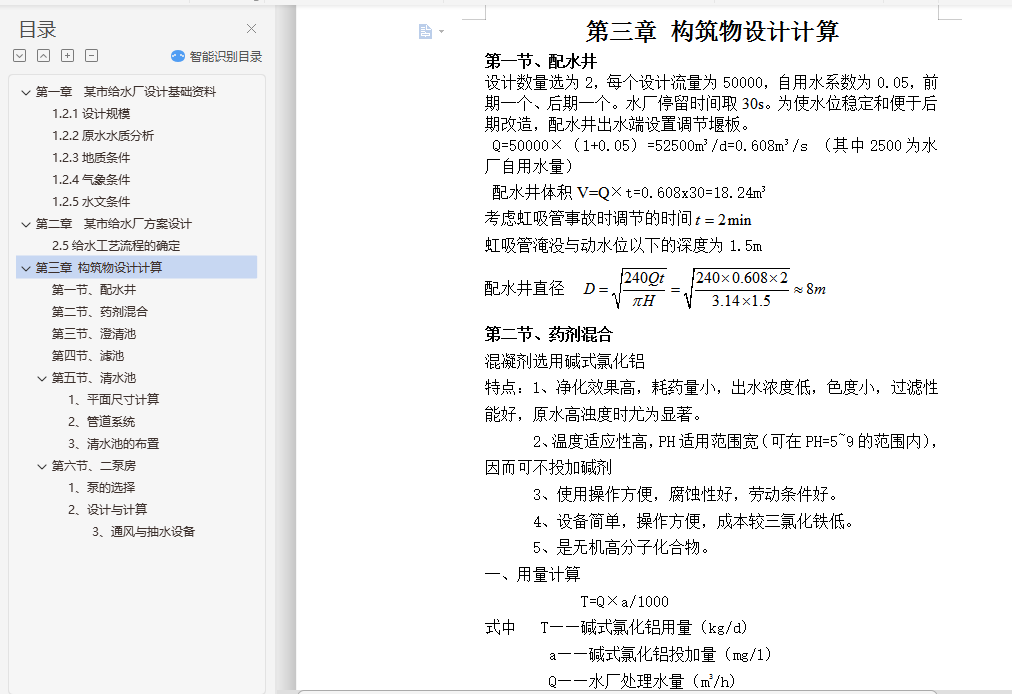

第三章 构筑物设计计算 9

第一节、配水井 10

第二节、药剂混合 10

第三节、澄清池 12

第四节、滤池 27

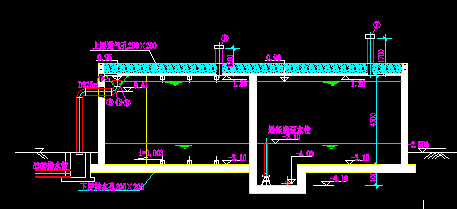

第五节、清水池 36

1、平面尺寸计算 37

2、 管道系统 38

3、清水池的布置 40

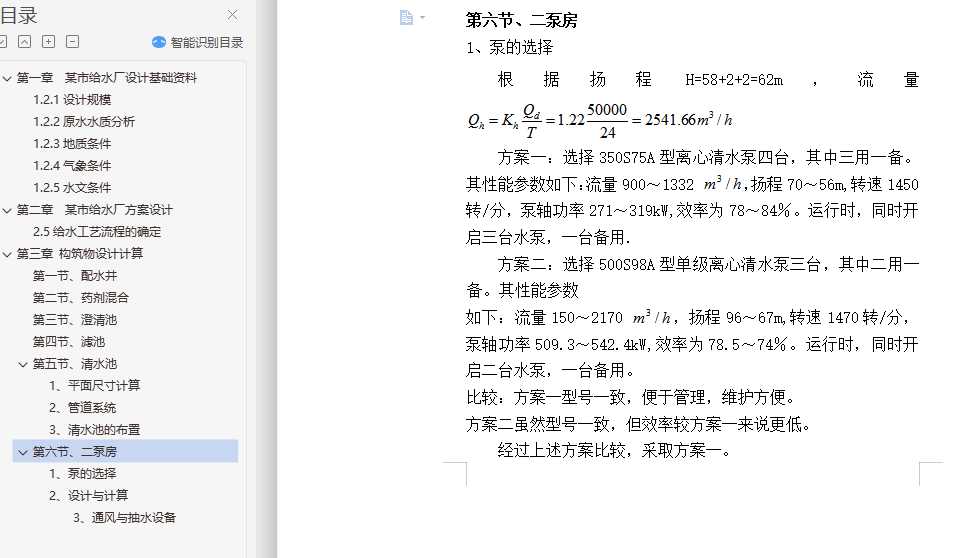

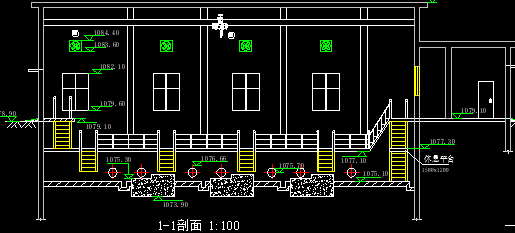

第六节、二泵房 41

1、泵的选择 41

2、设计与计算 42

3、通风与抽水设备 44

第一章  某市给水厂设计基础资料

1.1 工程设计背景

某市位于某省的北部是某省经济、政治、文化的重要枢纽。某市河流段和水源分分布的情况是水系纵横交错主要河流17条，最长的河流南渡江横穿过某市中部入海。南渡江主流在某市区长为75公里，其它的流域面积大约是1300平方公里，年径流量为60.99亿立方米，占南渡江总年径流量比的87%。

水资源量分析与评价，某市多年平均降雨量为1816mm，多年平均水资源总量19.41亿立方米，其中，地表水资源量为19.07亿立方米，地下水资源量7.56亿立方米，地下、地表水资源间重复计算量7.22亿立方米某市虽然雨量很充沛，但是时间分布不均匀。

某市人均水资源量为1485立方米/人，亩均水资源量是234立方米/公顷，分别是全国人均、公顷均水资源量的67%、2.44倍，还有是世界人均、公顷均水资源量的22%和1.23倍。所以，某市当地人均水资源并不富有而是相对比较稀缺，所以为了缓解这一难题，经市政府部门研究并上报请上级主管部门的批准，我在某市拟建一座规模较大的给水处理厂。

1.2.1设计规模

某市给水厂总设计规模为1x10⁶m3/d。

征地面积约36002m²

厂区地址在某市琼山区北抚坡附近

1.2.2原水水质分析

根据我走访附近水域调查和向某市水务局询问还有查询查询《某市供水规划》（2007-2020）资料得出下表原水水质。

原水水质分析如下表：2
