目录
一　内容提要 1
(一)、课程设计的目的: 1
(二)、题目: 2
(三)、内容: 2
(四)、设计进度: 2
二  序    言 2
(一)、机械制造简介: 2
(二)、夹具设计中的特点： 3
因此，夹具设计要保证以下几个条件： 3
(三)、本次设计方向: 4
三  零件的分析 4
（一）零件的作用: 4
(二)、零件的工艺分析 5
1、从零件图可以看出,该杠杆主要有一组加工表面,它们之间有一定的位置关系要求,现将这一组表面的位置关系分析如下: 5
2、表面工序完成后,孔的加工: 5
四 工艺规程的设计 6
(一)、确定毛坯的制造形式 6
(二)、基面的选择 6
(三)、制定工艺路线 7
(四)、机械加工余量、工序尺寸及毛坯尺寸的确定 8

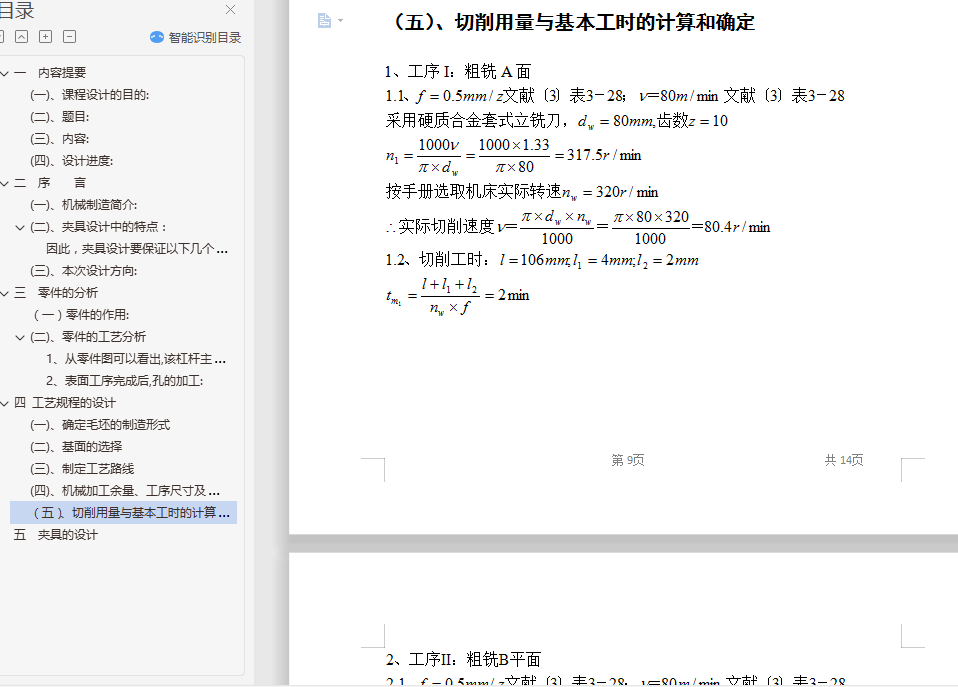

（五）、切削用量与基本工时的计算和确定 9
五　夹具的设计 13
一　内容提要
(一)、课程设计的目的:
(1)、课程设计属于<<机械制造技术基础>>课的延续，通过设计实践，进一步学习掌握机械系统设计的一般方法。
(2)、培养综合运用机械制图、机械设计基础、精度设计、金属工艺学、材料热处理及结构工艺等相关知识，进行工程设计的能力。
(3)、培养使用手册、图册、有关资料及设计标准规范的能力。
(4)、提高技术总结及编制技术文件的能力。
(5)、是毕业设计教学环节实施的技术准备。
(二)、题目:
杠杆零件的加工工艺及钻床夹具设计
(三)、内容:

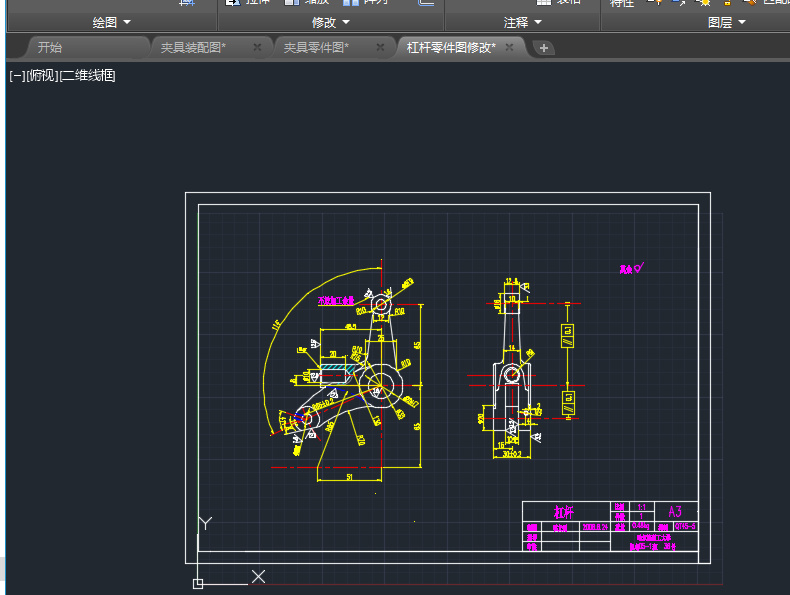

1、零件图                                     1张
2、毛坯图                                     1张
3、机械加工工艺过程卡片                       1张
4、机械加工工序卡                             1张

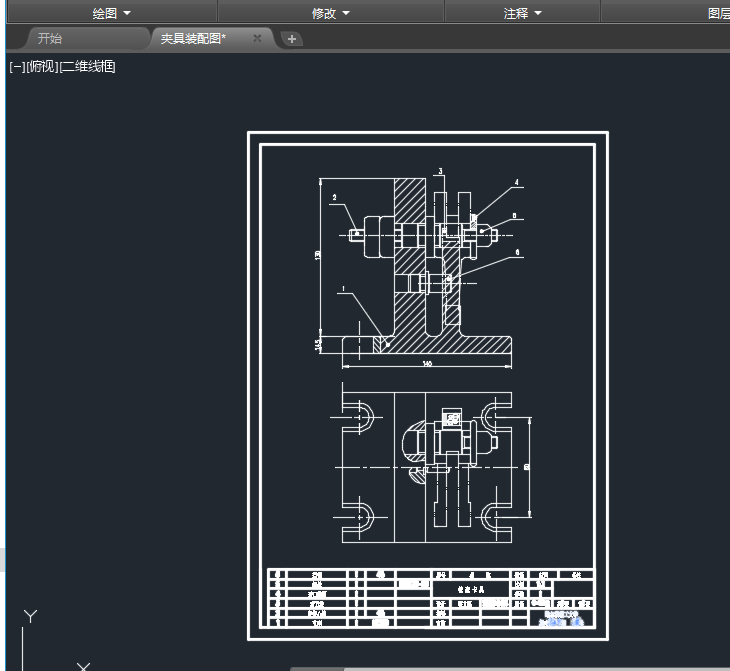

5、结构设计装配图            1张

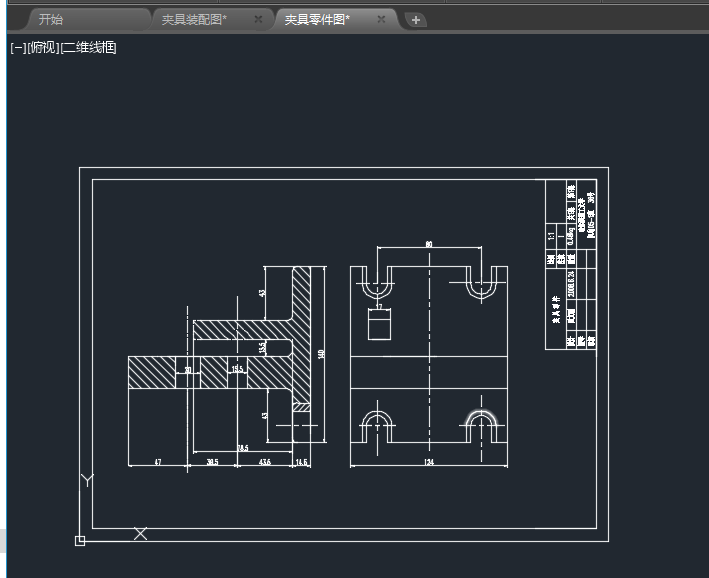

6、结构设计零件图            1张
7、课程设计说明书            1份
(四)、设计进度:
1、准备设计资料,熟悉题目,绘制零件图                   1天
2、编制工艺规程,填写加工工艺过程卡和工序卡            2天
3、制定夹具设计方案,绘制草图                          3天
4、绘制装配图及夹具体等非标准零件图                   2天
5、编写说明书                                         1天
6、答辩                                                     1天
