目录
1综合说明 4
1.1 工程概况 4
1.2 水文 5
1.3 工程地质 6
1.4 工程存在的问题及安全鉴定结论 8
1.5 工程建设的必要性 10
1.6 工程任务与规模 11
1.7 工程布置及主要建筑物 11
1.8 电气及金属结构 12
1.9 工程管理 12
1.10 施工组织设计 13
1.11 工程占地与拆迁 14
1.12环境保护与水土保持设计 14
1.13 工程投资 14
1.14 经济评价 15
1.15 莲花墩闸重建工程特性表 16
2 水文 18
2.1流域概况 18
2.2气象 19
2.3水文资料分析 20
2.4设计洪水 20
2.4.1设计依据 20
2.4.2洪水标准 21
2.4.3洪水计算成果验证可靠性 28
2.5施工设计洪水 29
3 工程地质 31
3.1概述 31
3.2 地质概况 32
3.3闸室基础工程地质条件及评价 34
3.4水闸所在堤防工程地质条件及评价 36
3.5 天然建筑材料 36
3.6结论与建议 37
4 工程任务和规模 40

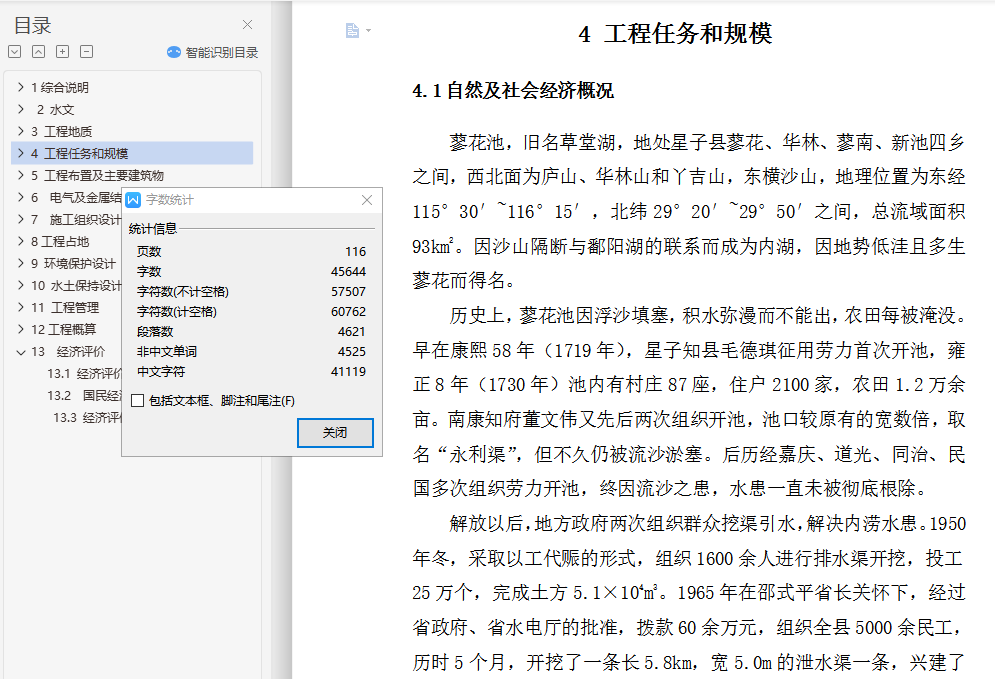

4.1自然及社会经济概况 40
4.2工程建设过程及运行期加固情况 41
4.3工程任务 42
4.4工程规模及设计标准 43
4.4.1设计流量 44
4.4.2外湖设计水位 45
5 工程布置及主要建筑物 49
5.1 工程等别和建筑物级别 49
5.2 工程现状及存在的主要问题 51
5.2.1 工程现状 51
5.3 水闸工程设计 52
5.3.1水闸设计 52
5.3.2 工程总体布置 52
5.3.3 闸顶高程确定 53
5.3.4 水力计算 55
5.3.5 闸室稳定计算 58
5.3.6 进出口挡墙稳定计算 60
5.4 涵闸拆除重建工程量 62

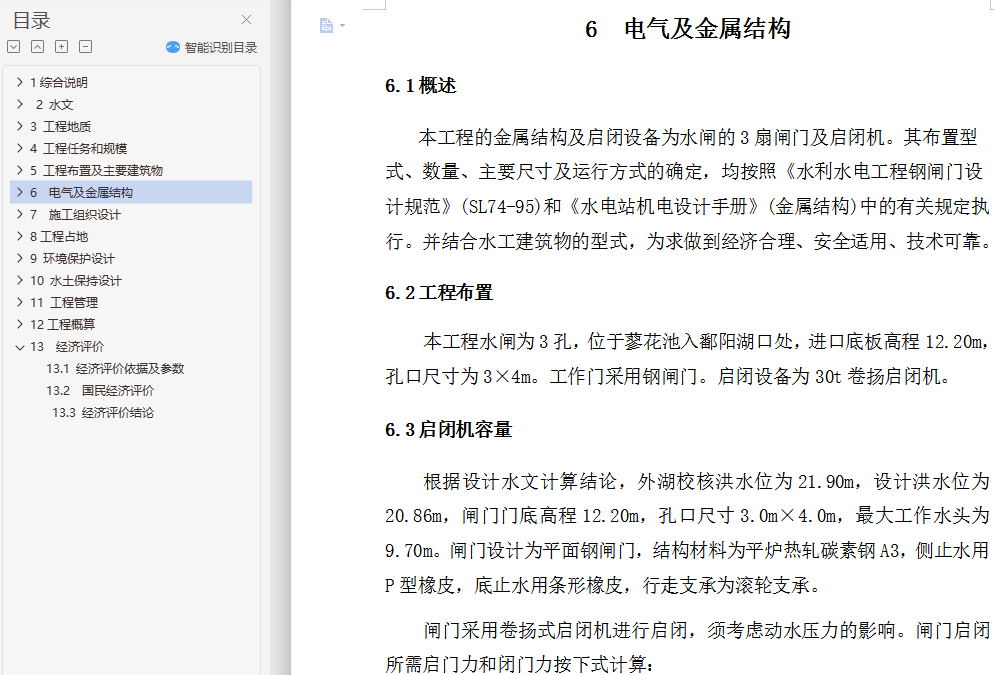

6 电气及金属结构 63
6.1概述 63
6.2工程布置 63
6.3启闭机容量 63
闸门采用卷扬式启闭机进行启闭，须考虑动水压力的影响。闸门启闭所需启门力和闭门力按下式计算： 63
1、闭门力的计算 63
2、持住力的计算 63
3、启门力计算 64
6.4金属结构防腐设计 65
6.5电气 65
7 施工组织设计 66
7.1 施工条件 66
7.1.1施工特性 66
7.1.2自然条件 66
7.1.3天然建材 67
7.2施工导流 67
7.3主体工程施工 68
7.3.1土方开挖 68
7.3.2土方回填及粘土填筑 68
7.3.3混凝土施工 68
7.3.4闸门安装 69
7.3.5钢筋制安 69
7.4场内交通及施工总布置 70
7.4.1施工场内外交通 70
7.4.2生产、生活区布置 70
7.4.3堆料场布置 70
7.5施工方案和施工进度计划 70
7.5.1施工方案 70
7.5.2施工进度计划 71
7.5.3主要施工机械设备 71
7.6施工组织管理 72
7.6.1施工组织 72
7.6.2工程施工质量保证体系 72
7.7 主要技术供应 72
8工程占地 74
8.1工程占地 74
8.1.1永久占地 74
8.1.2临时占地 74
8.2占地对经济的影响 74
8.3复垦与补偿 74
9 环境保护设计 75
9.1 设计依据 75
9.2 环境保护设计 75
9.3 环境监测 79
9.4结论 81
10 水土保持设计 83
10.1 水土保持编制依据 83
10.2水土保持及水土流失现状 84
10.3建设过程中的水土流失预测 84
10.4 水土流失防治责任范围 85
10.5防治原则及目标 86
10.6防治措施设计 86
10.7 水土保持监测网络 87

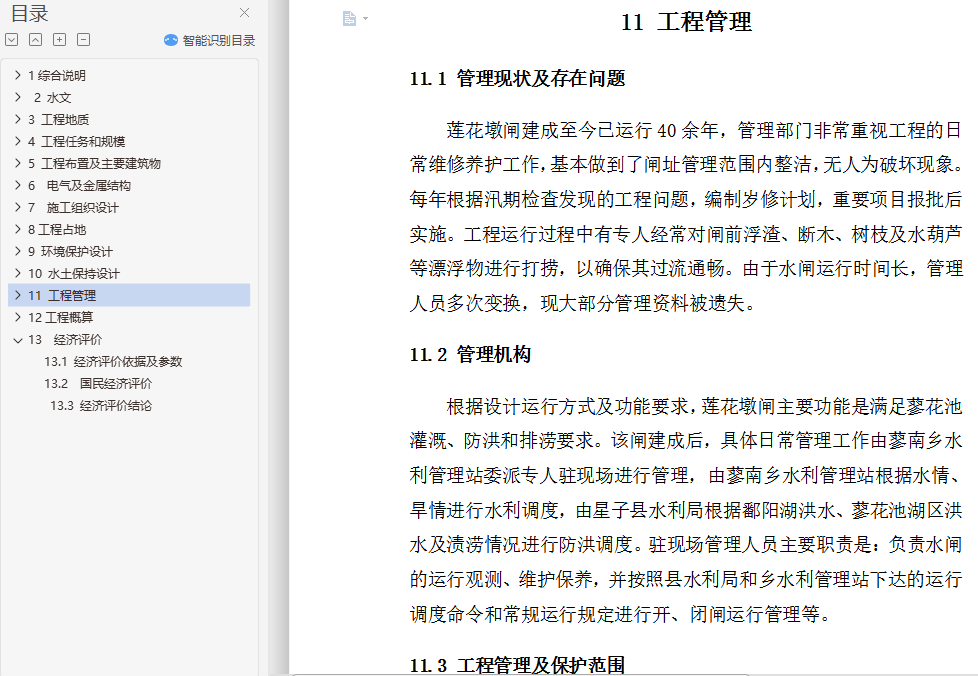

11 工程管理 90
11.1 管理现状及存在问题 90
11.2 管理机构 90
11.3 工程管理及保护范围 90
11.4 新增的管理设施 91
11.5 工程建设管理方案 91
11.6 工程运行管理办法 92
11.7 工程招标 93
11.8年运行管理费测算 94

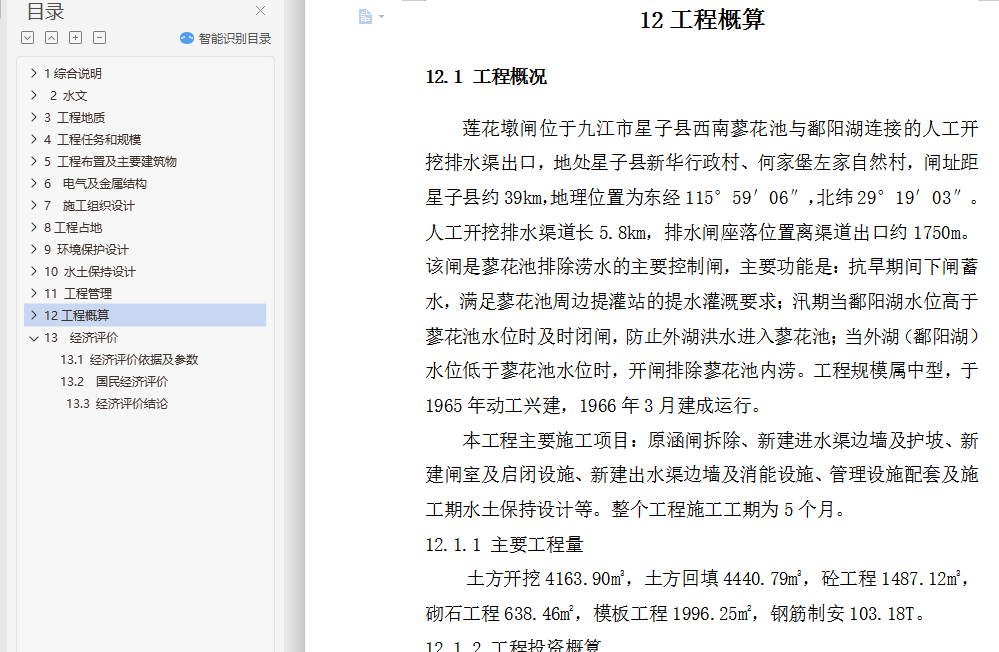

12工程概算 96
12.1 工程概况 96
12.2 编制依据 97
12.3 基础单价 97
12.4取费标准 98
12.5 概算表 101
13 经济评价 108

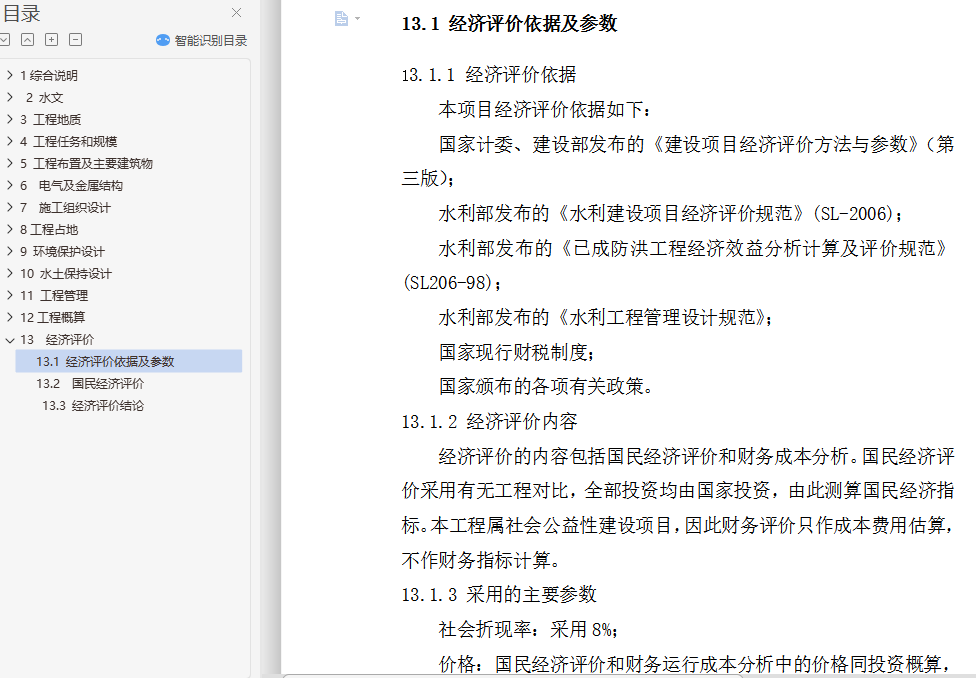

13.1 经济评价依据及参数 108
13.2 国民经济评价 109
13.3 经济评价结论 111
1综合说明
1.1 工程概况
莲花墩闸位于九江市星子县西南，蓼花池与鄱阳湖连接的人工开挖排水渠出口，地处星子县新华行政村，何家堡左家自然村，闸址距星子县城约39km，地理位置为东经115°59′06″，北纬29°19′03″。
蓼花池地处星子县蓼花、华林、蓼南、新池四乡之间，原为内湖，后通过人工开挖5.8km长排水渠道与鄱阳湖相连，并兴建了上、下排涝闸，其中，上闸座落在距蓼花池出口430m处，进口底板高程为14.62m（黄海高程，下同），闸孔尺寸为4.8×4m。莲花墩闸（下闸）座落位置离渠道出口约660m，进口底板高程为13.30m，闸孔尺寸为4.8×5.8m。该闸是蓼花池排除涝水的主要控制闸，主要功能是：抗旱期间下闸蓄水，满足蓼花池周边提灌站的提水灌溉要求；汛期当鄱阳湖水位高于蓼花池水位时及时闭闸，防止外湖洪水进入蓼花池；当外湖（鄱阳湖）水位低于蓼花池水位时，开闸排除蓼花池内涝。
工程规模属中型，于1965年动工兴建，1966年3月建成运行。莲花墩闸建成后，使蓼花池周边1.7万余亩农田的提灌水源得到有效保证，保护耕地面积5.17万亩（其中水田3.1万亩，旱地2.07万亩），保护蓼花池周边人口6.77万人，保护工矿企业32个，具有显著的社会效益和经济效益。
该闸现状为钢筋砼结构，采用两块平面实体混凝土闸门控制，每块闸门尺寸为5.2×2.5m（宽×高），运行时，两闸门错缝搭接挡水。该水闸由闸室、上游连接段和下游连接段组成。设计闸底板高程13.3m，闸孔4.8×5.8m（宽×高），最大过闸流量113.75m3/s。
