研究意义
随着我国经济的迅速发展，国民生活水平的不断提高，在工业、农业及第三产业的发展中其机械化水平得到空前的提高。在传统的服务业——餐营业中其机械作业也日趋普遍化,从而大大的降低了劳动者的劳动强度，也降低了劳资成本。粮食是我国大部分地区的主食，然而一些食堂、大型饭店、快餐中心粮食的用量比较大，人工淘洗不仅浪费人力财力且无法满足需求，因此为了减轻劳动力，提高工作效率，需要设计一类淘洗设备来代替人类。现在淘洗机被广泛应用，目前缺少连续性淘洗设备，所以我们就针对连续淘洗机展开构思。当然，它的发展空间也比较开阔，并有良好的发展趋势，因此，我们所做的关于淘洗机的研究有很深远的意义。
预期研究目标
1.完成粮食淘洗机中电机的选用，计算所需的传动比和各轴的参数；
2.计算两个减速器，减速器皆采用二级直齿减速器，其中轴承选用了深沟球轴承，减速器与螺旋连接采用联轴器连接；
3.设计螺旋轴与机架的结构，螺旋轴设计中充分考虑粮食淘洗机的工作能力选定螺旋轴的直径。
研究基本内容：
1.粮食淘洗机总体结构方案的设计及运动和动力参数的计算。设计过程中的难点主要在电机功率的计算上，利用阻力系数法来确定及验算电机的功率。
2.水平螺旋减速器采用二级直齿圆柱齿轮减速器，完成减速器中齿轮、轴、轴承、键等零件的设计与校核。
3.设计中螺旋的直径要保证有足够的空间使米进行流动，螺旋的长度使米中的杂质可以充分的被去除。也对机架、润滑、密封等方面进行分析与设计。

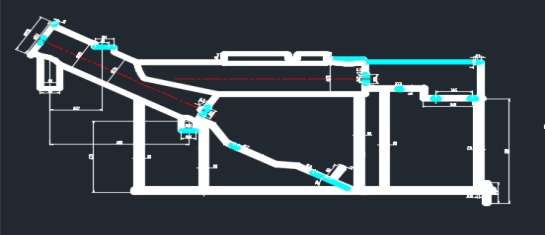

图1整体布局图
方案论证：

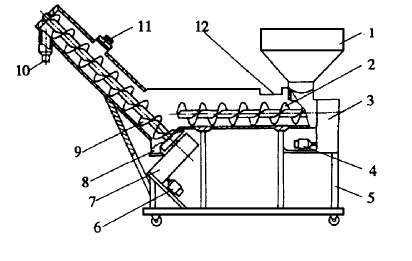

螺旋式粮食淘洗机结构简图如图3所示。大米至料斗1加入，在水平螺旋2的输送过程中进行揉搓洗涤，大米中的漂浮杂质在此过程中漂浮，与洗涤的浊水一起从溢流口12排出。而大米则被水平螺旋推进器从进料口运输到倾斜螺旋9的入口处。在此处，米开始随倾斜螺旋向上运输，由于水的冲刷浸泡，沉降速度较快的沙石则被沉降在沙石沉积槽8内（小槽下有螺孔，可定时拆下进行清洗），米最后经过喷水装置以上的沥干段后从排料口10排出，完成清洗米粒操作。而洗涤水在清洗米粒过程中从喷水装置11喷入，沿倾斜螺旋往下流动，经水平螺旋，最后从溢流口流出。机组在整个清洗米粒过程中水流与米成逆流流动，在倾斜输送螺旋上钻有小孔，并使倾斜螺旋的上盖与螺旋留有一定间隙。水平螺旋则采用敞盖，也便于漂浮杂质浮出。
图2 粮食淘洗机结构简图
设计思路：
总结和分析国内外带式输送机发展和现状；拟订机器的总体结构方案，进行机器方案的可行性分析；机器主要技术参数的确定与计算；进行关键零部件的设计与校核计算；设计机器的总体装配图；设计完成主要零件图的工作图；
|
