目录

1 绪论 2

1.1 引言 2

1.2 流动移动宣传舞台车的应用 2

1.3 流动移动宣传舞台车与临建舞台的比较分析 3

1.3.1 在舞台使用中的安全系数有了较大的改观 3

1.3.2 在舞台布景的设计性与艺术性上有了较大 3

1.3.3 在舞台的搭建上有了较大的改观 4

1.3.4 在舞台使用后回收上有了较大的突破 4

1.4 流动移动宣传舞台车的发展历史与现状 4

1.4.1 流动移动宣传舞台车的历史 4

1.4.2 流动移动宣传舞台车技术的现状和发展的趋势 4

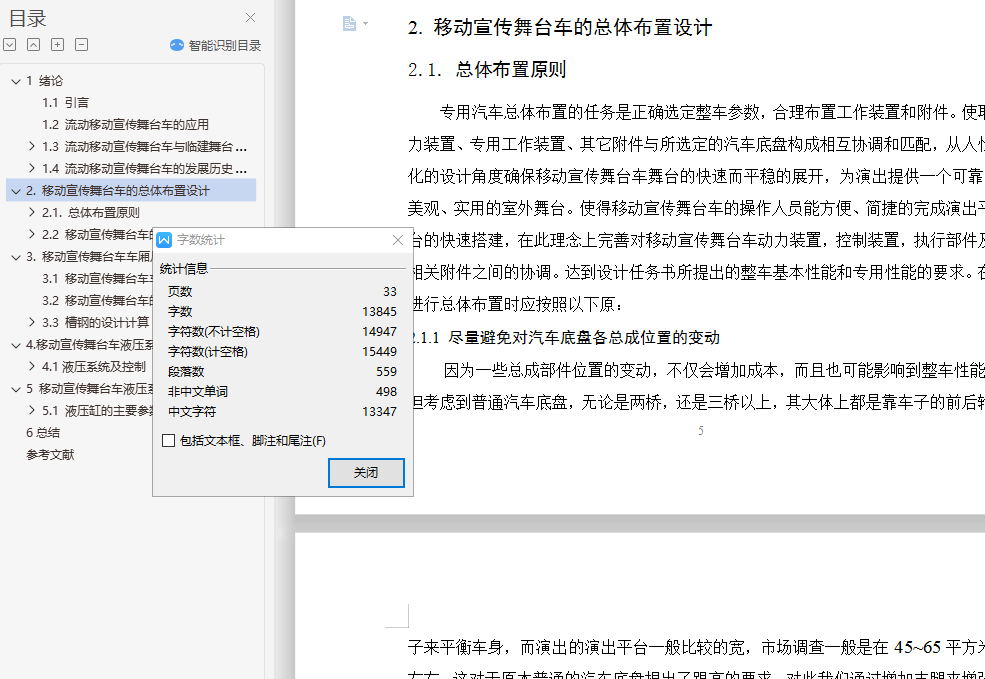

2. 移动宣传舞台车的总体布置设计 5

2.1. 总体布置原则 5

2.1.1 尽量避免对汽车底盘各总成位置的变动 5

2.1.2 应满足移动宣传舞台车流动舞台对于复杂环境的要求，使移动宣传舞台车所具有的专用功能得到充分发挥。 6

2.1.3 对移动宣传舞台车移动宣传舞台车厢机构设计依照轻、稳、安全、合理的原则。 6

2.1.4 应避免工作装置的布置对车合理，在展开过程中有序，不紊乱，协调美观。 6

2.1.5应符合有关法规的要求 7

2.2 移动宣传舞台车的车厢设计 8

2.2.1流动移动宣传舞台车车厢的结构形式 8

2.2.2 移动宣传舞台车前墙板结合件的设计 10

2.2.3 移动宣传舞台车后墙壁结合件的设计 10

2.2.4移动宣传舞台车左右侧墙板的设计 11

2.2.5 移动宣传舞台车中心顶棚设计 12

2.2.6 移动宣传舞台车的举升展开机构的设计 12

2.2.7 舞台伸展板设计 13

3. 移动宣传舞台车车厢尺寸的设计与参数的计算 14

3.1 移动宣传舞台车车厢总体尺寸的设计 15

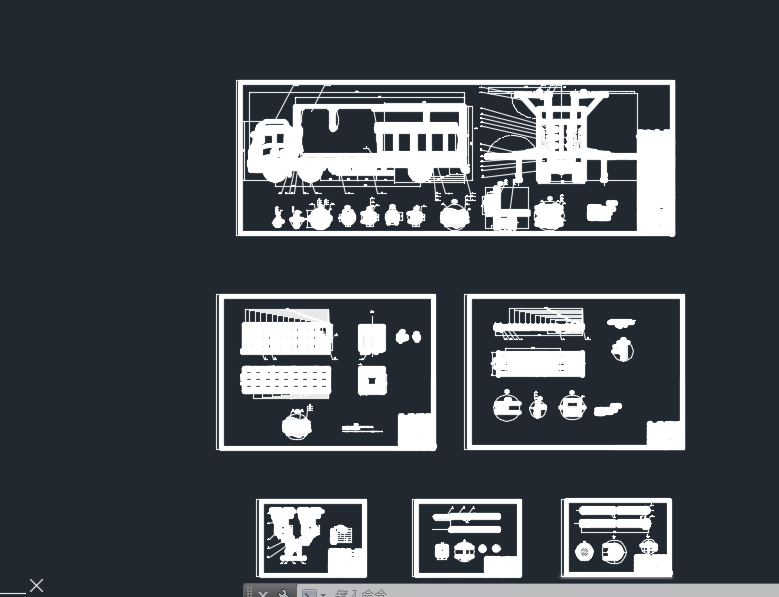

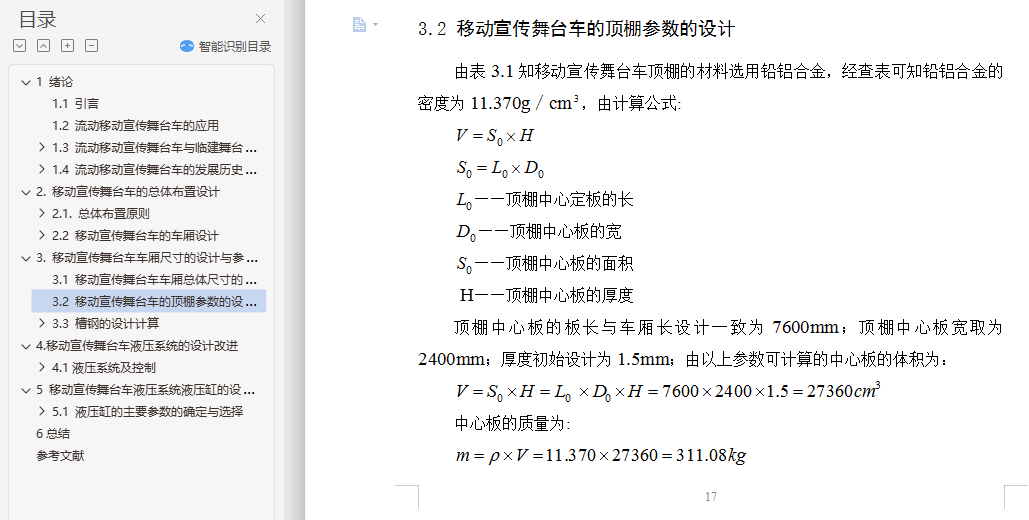

3.2 移动宣传舞台车的顶棚参数的设计 17

3.3 槽钢的设计计算 19

3.3.1槽钢的材料选择 19

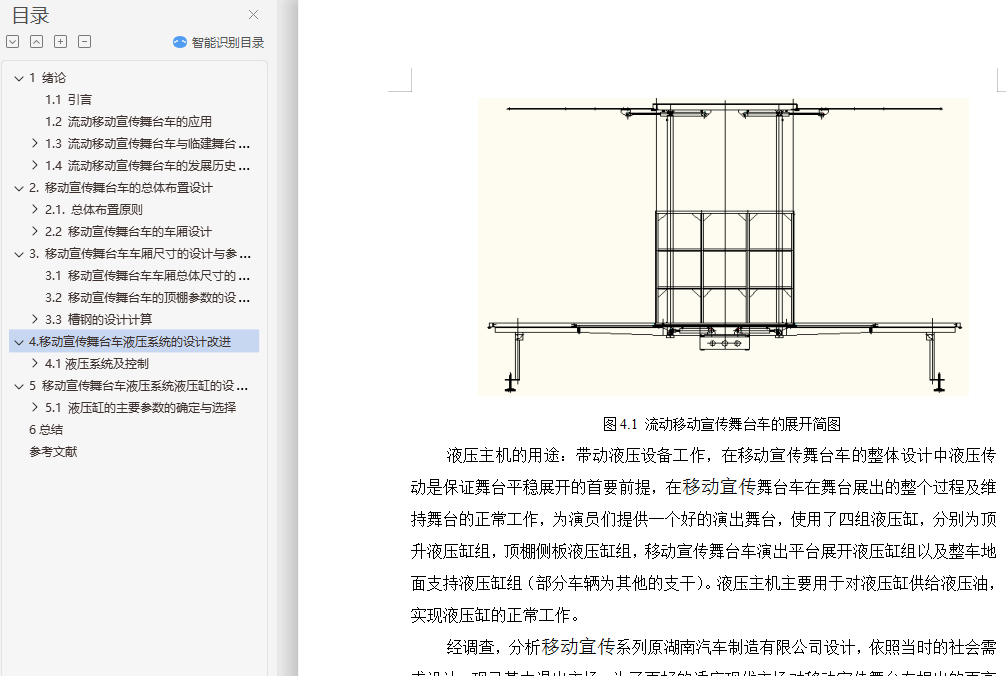

4.移动宣传舞台车液压系统的设计改进 19

4.1液压系统及控制 21

4.1.1移动宣传舞台车的液压动力部分 21

4.1.2液压缸同步回路与移动宣传舞台车同步方案 22

4.1.3加装双向液压锁 23

4.1.4 动作转换控制方式 23

4.1.5液压泵类型的确定 23

4.1.6拟定流动移动宣传舞台车系统液压工作顺序过程如表4.2： 24

4.1.7 拟定液压系统图4.2如下： 25

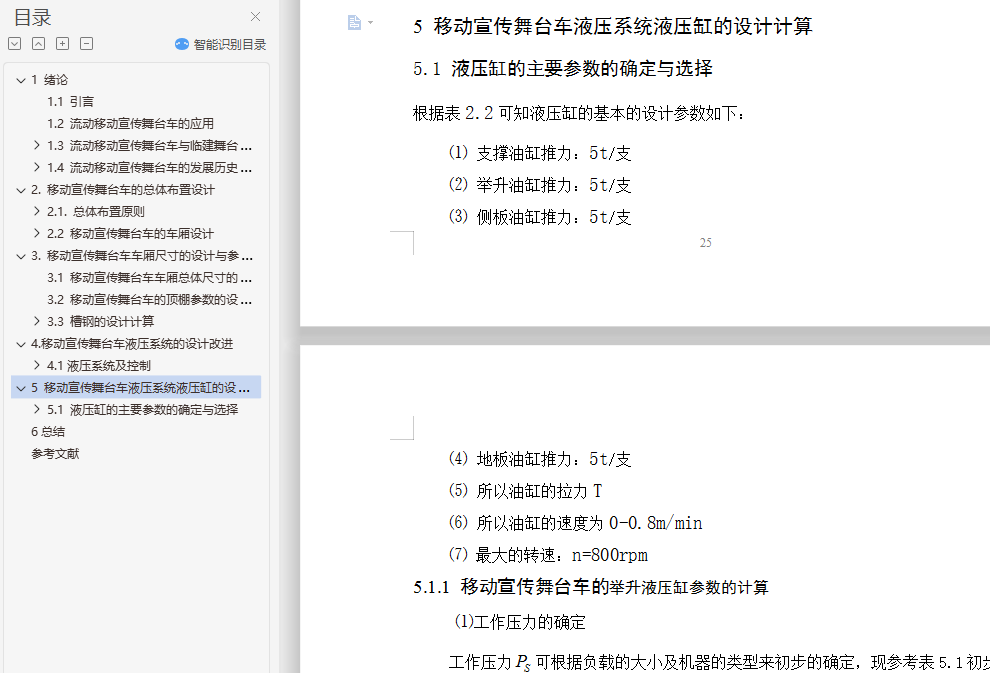

5 移动宣传舞台车液压系统液压缸的设计计算 25

5.1 液压缸的主要参数的确定与选择 25

5.1.1 移动宣传舞台车的举升液压缸参数的计算 26

5.1.2 其他油缸设计与校核 28

6总结 31

参考文献 32

3. 移动宣传舞台车车厢尺寸的设计与参数的计算

根据市场调查知：移动宣传舞台车的基本参数如下表3.1

表3.1 移动宣传舞台车的基本参数

3.1 移动宣传舞台车车厢总体尺寸的设计

根据现行的移动宣传舞台车规模，移动宣传舞台车的演出平台的尺寸为45到65平方米，鉴于移动宣传舞台车适应中档次的规格，故而在平台的尺寸上，理想的设计尺寸为50m。由计算公式

移动宣传舞台车舞台的演出面积:

而

——车厢移动宣传舞台车的实际舞台长度

——移动宣传舞台车演出板展开的总的宽度

——移动宣传舞台车左侧板的高度（未展开前）

——移动宣传舞台车右侧板的高度（未展开前）

——移动宣传舞台车底盘固定板的宽度

根据设计需要，移动宣传舞台车的移动宣传舞台车厢长度设计为8100mm；移动宣传舞台车单组油缸之间的距离设计为7660mm；移动宣传舞台车左右侧板的高度、设计均为2080mm；移动宣传舞台车底盘固定板的宽度根据现行汽车车厢的尺寸设计为总宽为2400mm。由设计参数初步计算可得：

车厢移动宣传舞台车的实际舞台长度设计为7600mm

移动宣传舞台车的演出舞台面积可得：

由于移动宣传舞台车在设计时存在部分误差，故而可适当的调整移动宣传舞台车车厢的尺寸，可将移动宣传舞台车的车厢长度该设计为8000mm，移动宣传舞台车的总的长度人设计为8100mm

。故而面积：满足设计对于流动舞台面积的要求，但考虑到增打移动宣传舞台车的舞台面积就意味着增大移动宣传舞台车的成本，故而选择49.86m更合适，且在实际的设计误差之内是允许的。如图3.1、3.2所示：

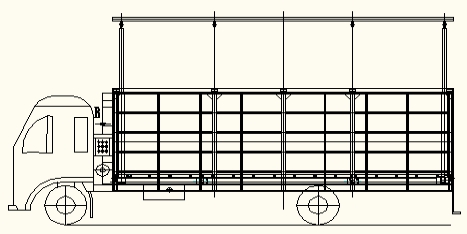

图3.1 移动宣传舞台车侧面图
