目录
1.建筑设计说明 - 2 -
1.1 总平面设计 - 2 -
1.2 平面设计 - 2 -
1.2.1 使用部分的平面设计 - 3 -
1.2.2 交通联系部分的平面设计 - 3 -
1.3 立面设计 - 3 -
1.4 剖面设计 - 3 -
1.5 建筑设计的体会 - 4 -

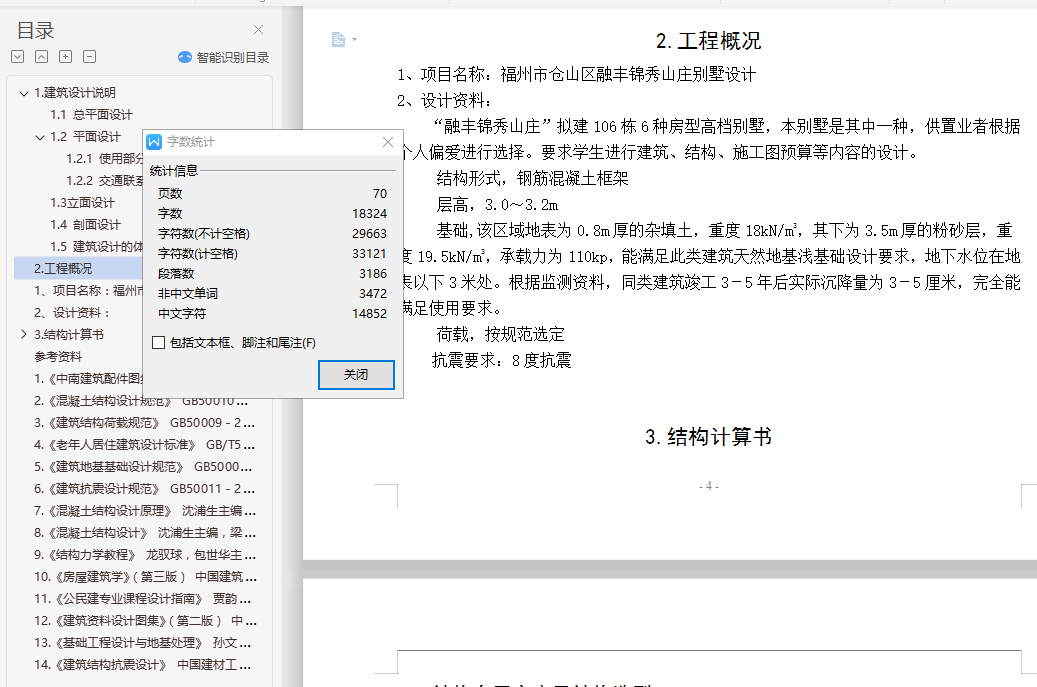

2.工程概况 - 4 -
1、项目名称：福州市仓山区融丰锦秀山庄别墅设计 - 4 -
2、设计资料： - 4 -
3.结构计算书 - 5 -

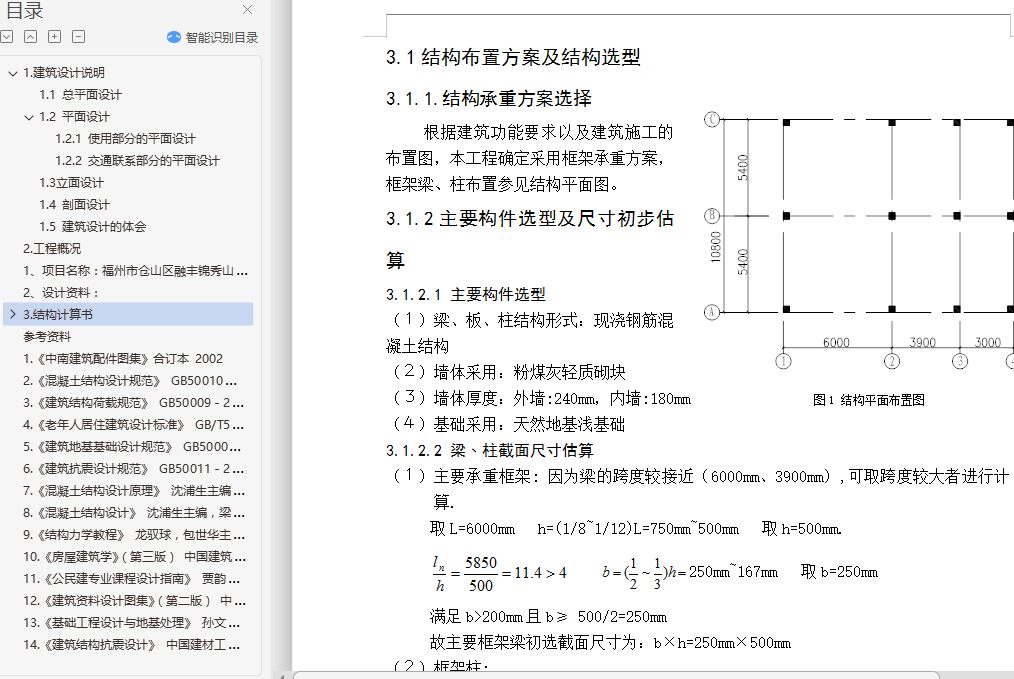

3.1结构布置方案及结构选型 - 5 -
3.1.2主要构件选型及尺寸初步估算 - 5 -
3.1.3确定结构计算简图 - 6 -
3.2荷载标准值计算 - 8 -
3.2.1 永久荷载 - 8 -
3.2.2 可变荷载 - 10 -
3.3 荷载分层总汇 - 10 -
3.4 水平地震力作用下框架的侧移计算 - 11 -
3.4.1 横梁线刚度计算和柱线刚度计算 - 11 -
3.4.2 横向框架柱的侧移刚度D 值计算 - 11 -
3.4.3 横向地震作用力计算 - 12 -
3.4.4 横向框架抗震变形验算 - 13 -
3.4.5 水平地震作用下，框架的内力分析 - 13 -

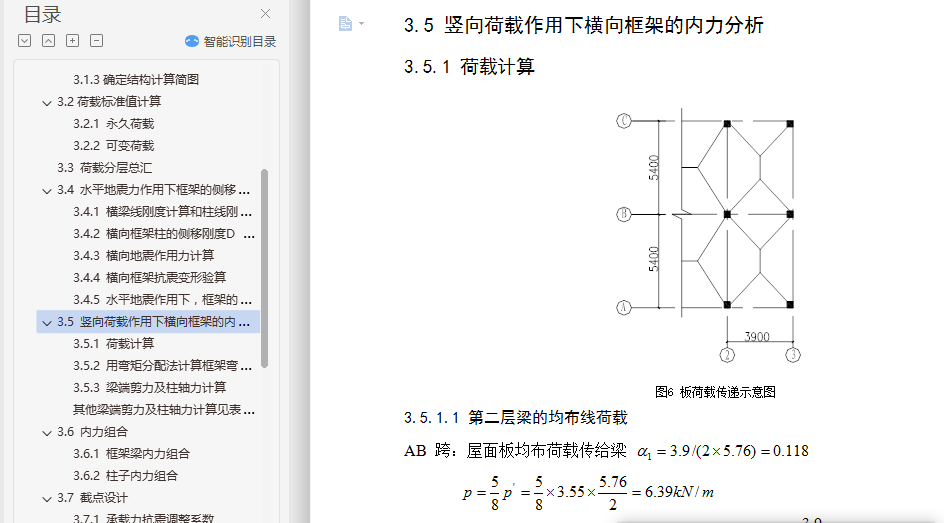

3.5 竖向荷载作用下横向框架的内力分析 - 15 -
3.5.1 荷载计算 - 15 -
3.5.2 用弯矩分配法计算框架弯矩 - 17 -
3.5.3 梁端剪力及柱轴力计算 - 20 -
其他梁端剪力及柱轴力计算见表10 及表11。 - 21 -
3.6 内力组合 - 22 -
3.6.1 框架梁内力组合 - 22 -
3.6.2 柱子内力组合 - 25 -
3.7 截点设计 - 26 -
3.7.1 承载力抗震调整系数 - 26 -
3.7.2 横向框架梁的截面设计 - 27 -
3.7.3 柱截面设计 - 32 -
3.8 节点构造 - 41 -
3.9 屋盖、楼盖设计 - 43 -
3.9.1 屋盖设计 - 43 -
3.9.2 楼面设计 - 47 -

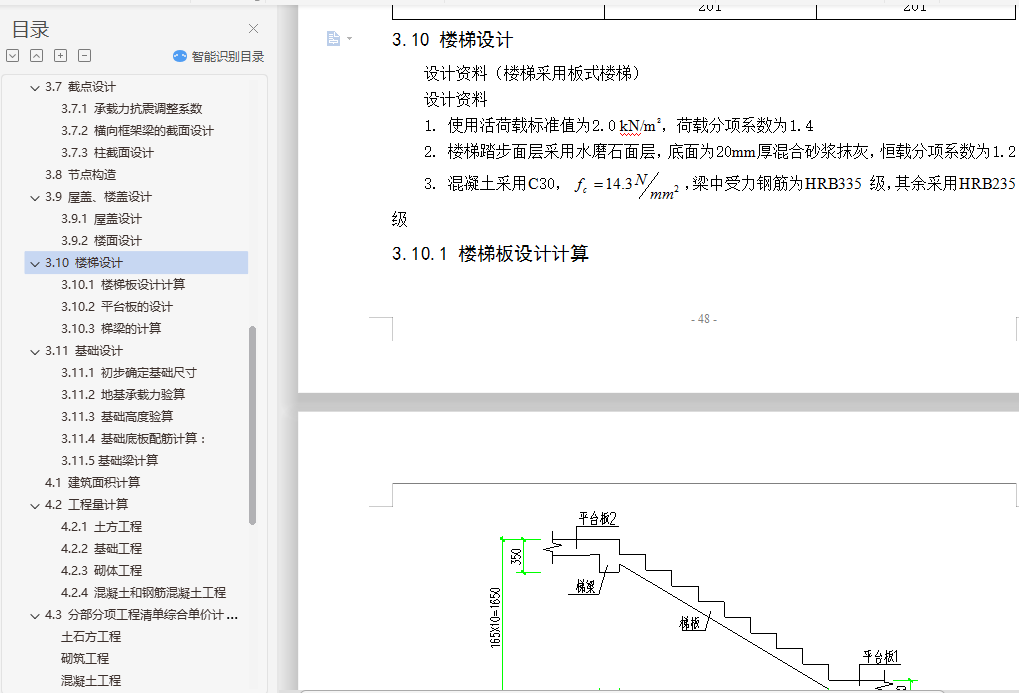

3.10 楼梯设计 - 51 -
3.10.1 楼梯板设计计算 - 51 -
3.10.2 平台板的设计 - 52 -
3.10.3 梯梁的计算 - 53 -
3.11 基础设计 - 54 -
3.11.1 初步确定基础尺寸 - 54 -
3.11.2 地基承载力验算 - 55 -
3.11.3 基础高度验算 - 55 -
3.11.4 基础底板配筋计算： - 56 -
3.11.5基础梁计算 - 59 -

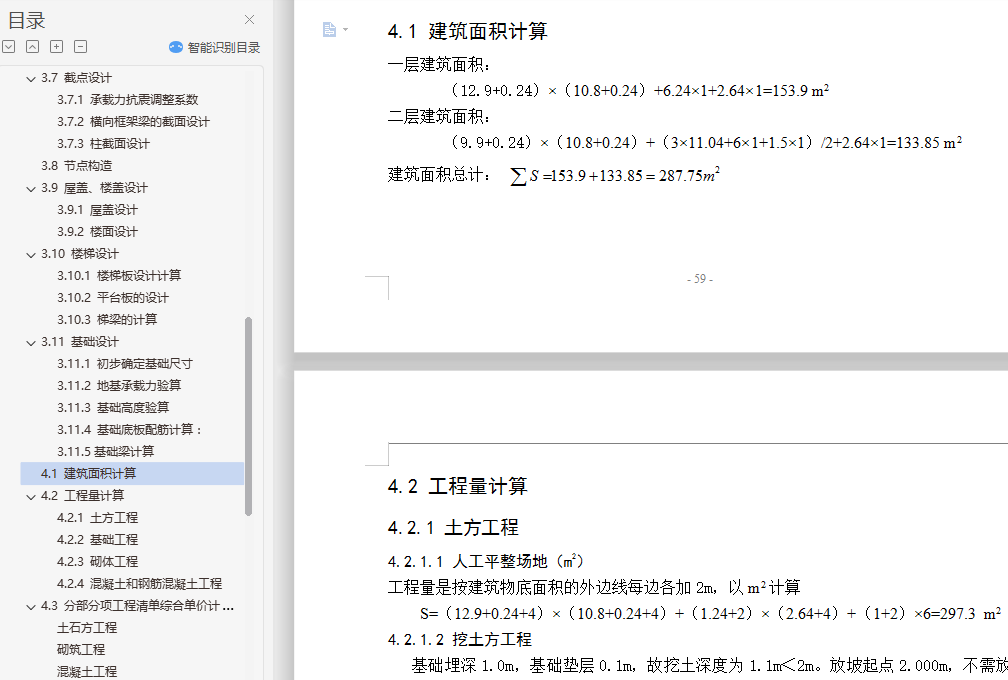

4.1 建筑面积计算 - 62 -
4.2 工程量计算 - 62 -
4.2.1 土方工程 - 62 -
4.2.2 基础工程 - 63 -
4.2.3 砌体工程 - 63 -
4.2.4 混凝土和钢筋混凝土工程 - 64 -

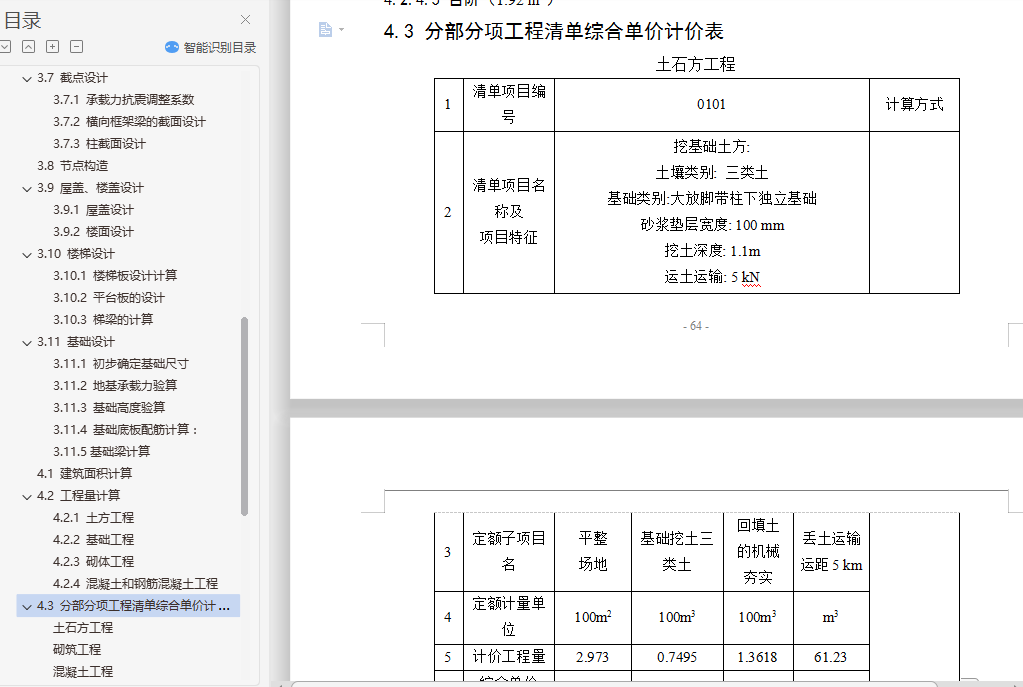

4.3 分部分项工程清单综合单价计价表 - 67 -
土石方工程 - 67 -
砌筑工程 - 68 -
混凝土工程 - 68 -
钢筋工程 - 69 -
措施项目清单计价表 - 69 -
其他项目清单计价表 - 70 -

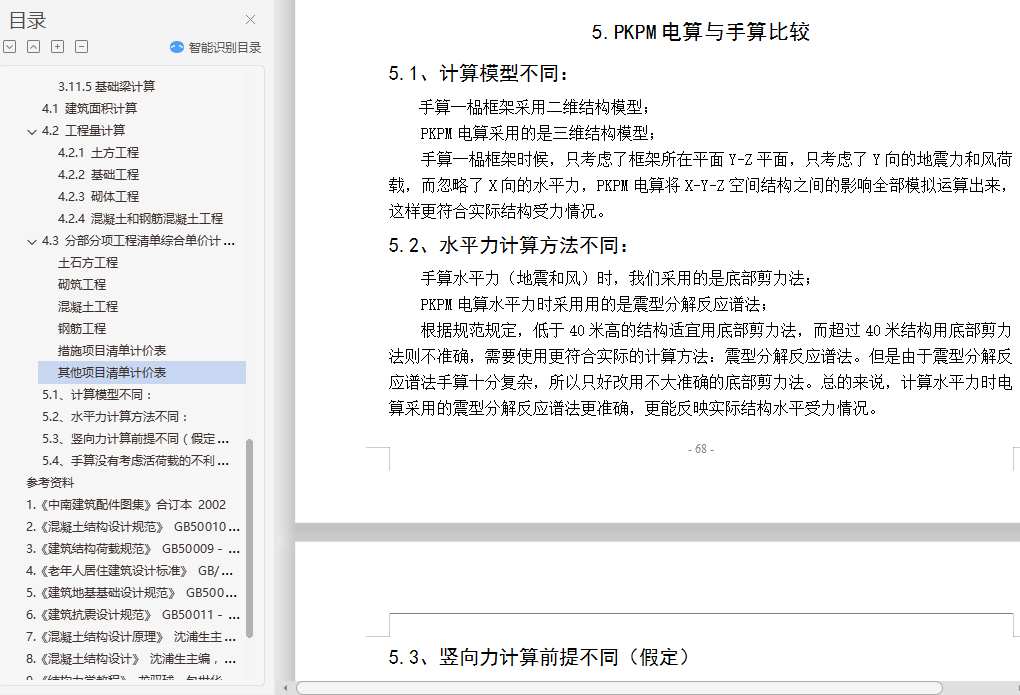

5.1、计算模型不同： - 71 -
5.2、水平力计算方法不同： - 71 -
5.3、竖向力计算前提不同（假定） - 71 -
5.4、手算没有考虑活荷载的不利布置 - 71 -
参考资料 - 72 -
1.建筑设计说明
1.1 总平面设计
本设计为一幢2层别墅。各层层高为3.2m，考虑通风和采光要求，采用了南北朝向。设计室内外高差为0.60米，设置了4级台阶作为室内外的连接。建筑面积为
。
1.2 平面设计
建筑的平面设计是针对建筑的室内使用部分进行的。建筑平面是表示建筑物在水平方向房屋各部分的组合关系。由于建筑平面通常较为集中反映建筑功能方面的问题，一些剖面关系比较简单的民用建筑，它们的平面布置基本上能够反映空间组合的主要内容，因此，首先从建筑平面设计入手。但是在平面设计中，我始终从建筑整体空间组合的效果来考虑，紧密联系建筑剖面和立面，分析剖面、立面的可能性和合理性，不断调整修改平面，反复深入。也就是说，虽然我从平面设计入手，但是着手于建筑空间的组合。
各种类型的建筑，从组成平面各部分面积的使用性质来分析，主要可以归纳为使用部分和交通联系部分两大类。另外，对于一栋建筑来说，还有建筑的结构体系和围护体系，如墙、柱、隔断等构件所占的结构面积。
1.2.1 使用部分的平面设计
使用部分是由许多房间组成的。房间是建筑物最基本的使用单位，它通常以单个的形式出现。由于在功能使用上具有不同的特点和要求，使用部分的房间又分为使用房间（包括生活用房间、工作用房间和公共活动用房间）和辅助房间。
1.2.2 交通联系部分的平面设计
交通联系部分设计是否合理，不仅直接影响到建筑物内部各部分之间联系通行是否方便，还在很大程度上影响建筑的工程造价、用地、平面组合方式等。
1.3 立面设计
建筑的立面图反映的是建筑四周的外部形象。立面设计是在满足房间的使用要求和技术经济条件下，运用建筑造型和立面构图的一些规律，紧密结合平面、剖面的内部空间组合而进行的。因此在立面设计中一应反映出建筑的性格，即建筑的使用性质；二应反映内部空间及其组合情况；三应反映自然条件和民族特点的不同；四应适应基地环境和建筑规划的总体要求。
立面设计是为了满足使用功能和美化环境的需要而进行的。同时，还可起到改善环境条件、保护结构和装饰美化建筑物的作用。并且要考虑它的耐久性、经济性；正确处理与施工技术的关系。
本方案立面设计充分考虑了别墅立面造型的要求，立面布置了很多圆弧形推拉式玻璃窗，采用白色欧式装饰檐口线条，样式新颖。
在装饰方面采用米黄色饰面砖的外墙，窗框为白色塑钢框，柱子为白色罗马住，色彩搭配和谐。
为了使建筑的立面更加丰富，把栏杆做成欧式风格，与整栋别墅立面造型容为一体，立面造型错落有致。
1.4 剖面设计
建筑剖面图反映出的是建筑物在垂直方向上各部分的组合关系。建筑的剖面设计的主要任务是确定建筑物各部分应有的高度、建筑的层数及建筑空间的组合关系。剖面设计主要表现为建筑物内部结构构造关系，以及建筑高度、层高、建筑空间的组合与利用。它和房屋的使用、造价和节约用地有着密切关系，也反映了建筑标准的一个方面。其中一些问题需要平、剖面结合在一起研究，才具体确定下来。
门的高度根据人体尺寸来确定，窗高要满足通风采光要求。
屋面排水采用有组织排水，结构找坡。
1.5 建筑设计的体会
本建筑设计在老师的悉心指导下，从构思方案到定稿。在设计的过程中注意到总平面布置的合理性、交通联系的方便，达到人流疏散和防火的要求，对房间的布置及使用面积的确定，达到舒适、方便。立面的造型及周围的环境做到相互协调；整个建筑满足各方面的需求。使人，建筑和环境进行完美的结合。
本次建筑设计我们把实习所学到的知识运用到其中，并通过翻阅大量的资料及在老师的耐心指导下，设计中所遇到的问题得到一一解决。这次设计让我受益匪浅，既巩固了我们的专业知识，又积累了很多的经验。
