某某大桥桥梁检测及加固设计报告
目录
某某大桥桥梁检测及加固设计报告 1
0 总论 2
0.1 检测目的 2
0.2 桥梁结构混凝土强度检测[1] 2
0.3 结构综合评定指标 4
0.4桥梁承载能力[3] 4
0.5 桥梁结构荷载试验 6
0.6 主要结果与结论 8
1某某大桥简介 11

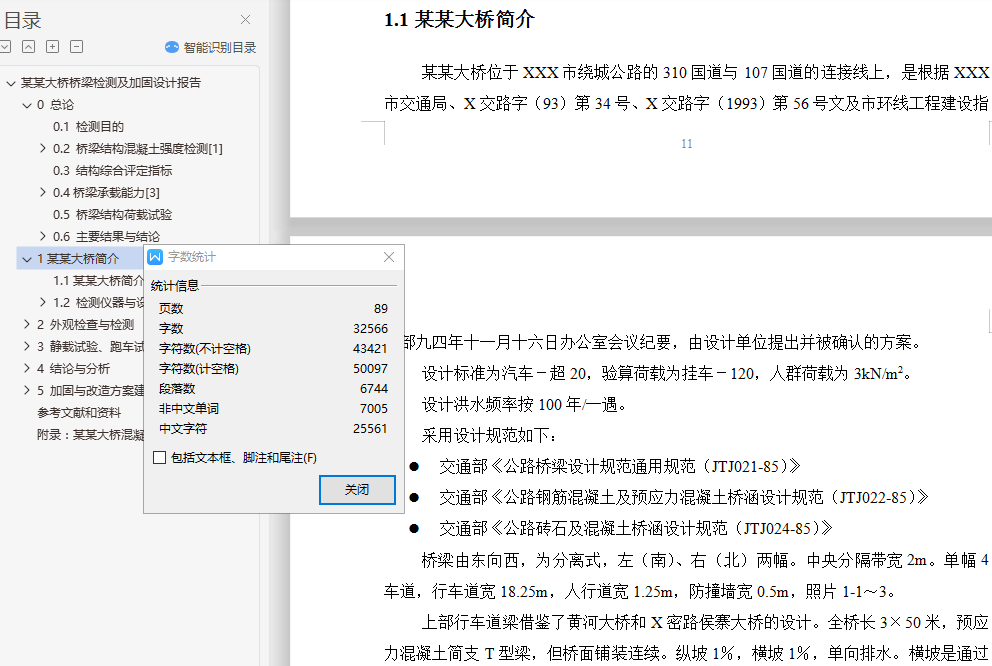

1.1某某大桥简介 11
1.2 检测仪器与设备 15

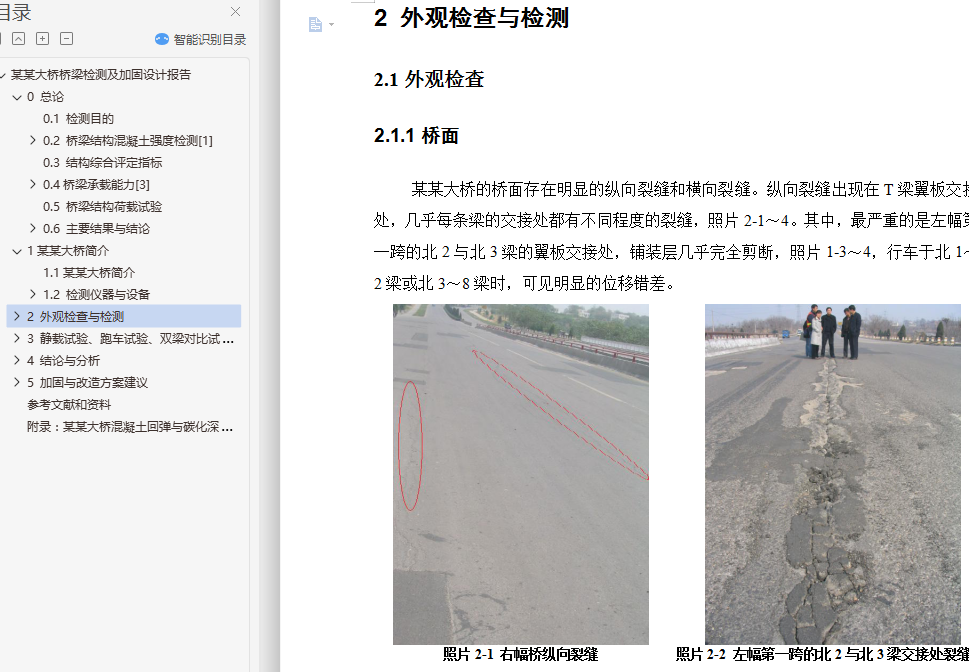

2 外观检查与检测 17
2.1外观检查 17
2.2 桥梁线型检测 19
2.3 裂缝检查与检测 20
2.4 横隔梁连接部位检测 22
2.5 橡胶支座 26
2.6 混凝土强度检测 26
2.7 结构评定 27

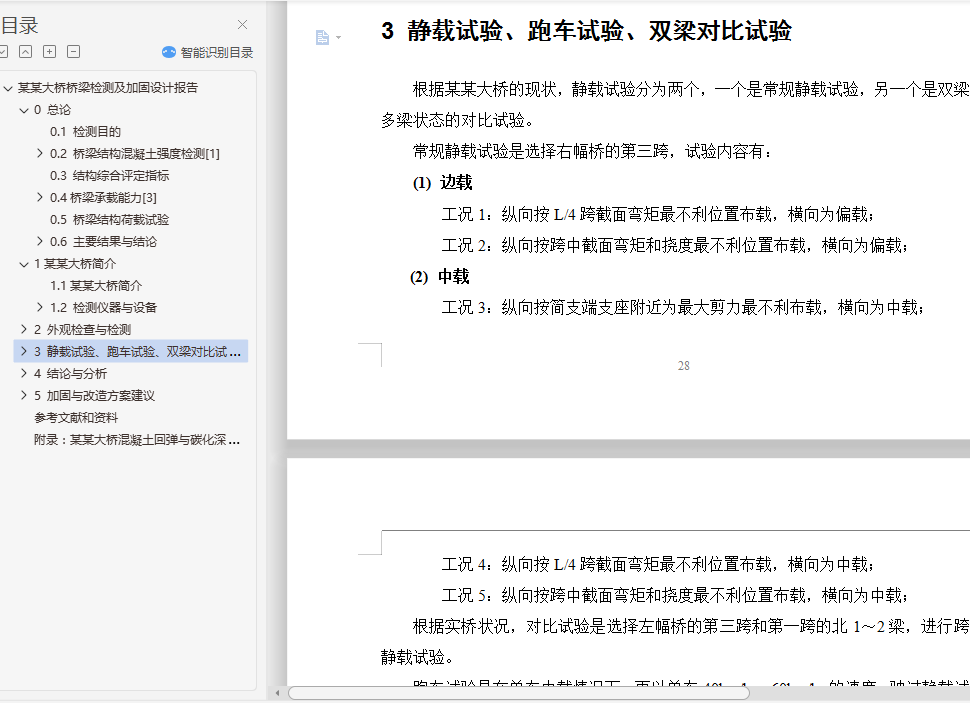

3 静载试验、跑车试验、双梁对比试验 28
3.1静载试验 29
3.2跑车试验 34
3.3 双梁对比试验 35
3.4 有限元分析 35
3.5 试验结果 38

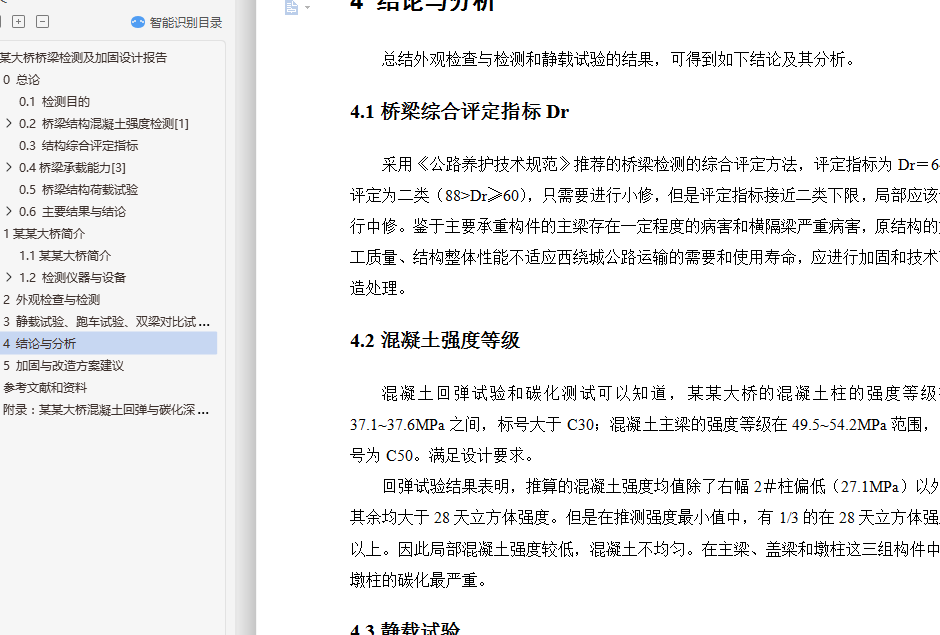

4 结论与分析 48
4.1桥梁综合评定指标Dr 49
4.2混凝土强度等级 49
4.3静载试验 49
4.4横隔梁 51
4.5跑车试验 51
4.6双梁静载试验 52
5 加固与改造方案建议 52
5.1主梁 53
5.2 横梁 57
5.3 其他 58
5.4预算与方案经济比较 58
5.5 粘钢加固方案分析 59
参考文献和资料 65

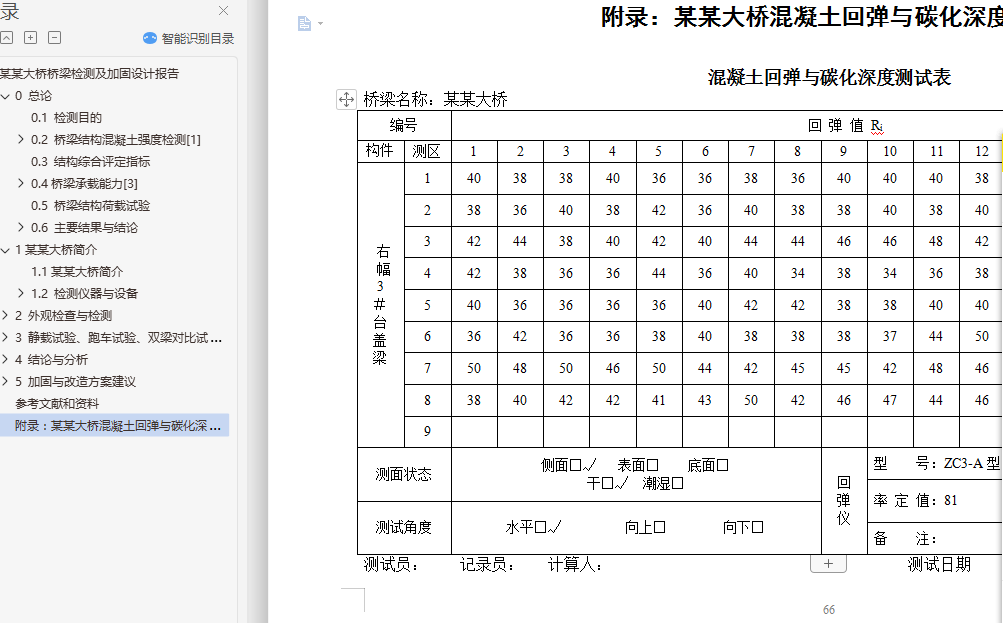

附录：某某大桥混凝土回弹与碳化深度测试 66
0 总论
本次检测是受某某大桥XXX公路工程建设项目经理部的委托，对位于线路上某某大桥进行检查和检测。通过检查和检测，对该桥的现状给予评价，为改造及加固设计提供依据，确保该桥能够在改造及加固后达到设计荷载要求，提高结构的使用寿命，在设计荷载下安全运营。
本检测报告在总论部分介绍主要理论、依据，及其检测的主要结论，然后按章节分别给出大桥有关检测和理论分析结果，详细的检测数据详见附录，主要照片随报告付光盘，光盘还给出了报告的电子文档。
0.1 检测目的
根据甲方要求，检测的主要目的是：
（1）对老桥的现状、病害程度进行现场检查和检测，给出评价；
（2）确定老桥的荷载等级；
（3）根据检测结果，包括图片、数据等，指明桥梁存在的问题，为改造及加固设计提供依据，确定维修、加固方案。
0.2 桥梁结构混凝土强度检测[1]
0.2.1 混凝土强度检测方法
老混凝土强度等级确定可以采用钻心取样法、超声回弹综合法以及回弹法确定。
钻心取样法：从混凝土结构物中钻取混凝土芯样，根据芯样的抗压强度来测定结构混凝土的强度。但是由于结构和构件部位的条件、所处的位置及受力状态的影响，钻取芯样的数量通常比较少，在一定程度上可作为抽检混凝土抗压强度、均匀性和内部缺陷的指标。
超声回弹综合法：利用超声波，在两个相对面中的一面发射超声波，根据另一面的接受时间计算超声波的速度，来判定和检测混凝土内部结构特性及其强度等级。
回弹法：回弹法是采用回弹仪的弹簧驱动重锤，通过弹击杆弹击混凝土表面，并以重锤被反弹回来的距离作为强度相关指标来推算混凝土的强度的一种方法。
本次检测采用回弹法。
0.2.2 回弹法介绍[2]
回弹法应在混凝土结构表面选取若干个测区，每一个测区记取16个回弹值。去掉3个最大值和3个最小值以后，对剩余的10个回弹值进行统计分析。
l 平均回弹值的计算：
（0-1）
式中：Ri——测区平均回弹值；
Rm ——第i个测点的回弹值。
l 对于非水平方向的混凝土表面检测，应按下列公式修正：
（0-2）
式中：Rm ɑ——非水平方向检测时测区的平均回弹值；
R ɑɑ——非水平方向检测时回弹值的修正值，按有关表格查用。
l 回弹仪水平方向检测混凝土浇筑表面时，应按下列公式修正：
（0-3）
式中：
——水平方向检测混凝土浇筑表面时，测区的平均回弹值；
——混凝土浇筑表面、底面回弹值的修正值，按相关表格查用。
l 对于仪器非水平方向且测试面非混凝土的浇筑侧面，则应先对混凝土回弹值进行角度修正，然后再对修正后的值进行浇筑面修正。
