答辩常见问题解答

1.本课题的选课背景、意义等等？

选题背景和意义，说实际的都是一些套话。比如当初你选这个课题，是经过一大堆题目的筛选，结合老师的要求来定的课题，难度适合自己或者自己对课题感兴趣等等。意义是结合作品实现的功能来说的，不能说是单纯为了完成毕业设计，拿到毕业证，所有的这些都是检验学到的知识，完成考核，再比如做一个电子钟，意义就是为了发挥单片机的知识，结合定时器、按键等知识来实现课题要求，达到“功能”所说的目的。

2.电路的主要工作原理是什么，元器件的作用等等？

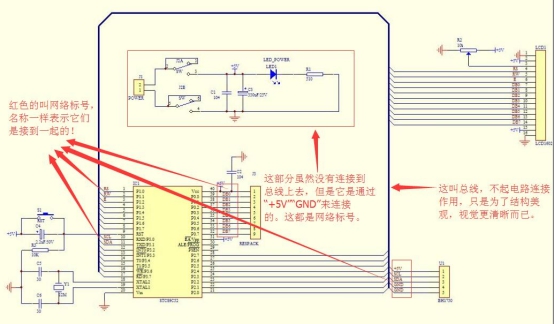

这个问题的着重点是《原理图》，而不是仿真图，别误以为仿真图才是电路图，仿真图其实只是一个着重结果的操作图，原理图更注重各部分的原理和作用，每张原理图上都能分为好几个模块，比如单片机部分、按键部分、显示部分、报警部分、LED指示部分等等，这在原理图上都能一目了然，《参考资料》中也会提供一些相关的原理图模块截图介绍，这对于0基础的你来说也不是难事。另外需要重点强调的最基础问题如下图所示：

3.数码管采用的是什么扫描方式？

一位数码管的设计就是采用静态扫描的方式，因为一位数码管是8个段选1个位选，如果采用动态，那就是得用9个IO口，而且程序也比较麻烦，如果选用静态那么位选接电源或地（共阳接电源，共阴接地），段选接IO口，就可以控制显示了，这样只用8个IO口就ok，而且程序比较简单。多位一体的数码管只能用动态扫描的方式，因为硬件本身就将每个位的段都接到一起了，所以只能动态控制了。

4.蜂鸣器或继电器的驱动三极管选用pnp型的（9012、8550）/npn型的（9013、8050）的不同？

两者区别除了电路接法不同之外，还有一个更显著的区别就是NPN是高电平开通，PNP是低电平开通。单片机刚一上电的时候所有的IO口会有一个短暂的高电平。选用npn型的，即使程序上将IO口拉低，蜂鸣器或继电器也会响一小下或吸合一下，为了避免这种情况发生，就选用pnp型的。因为我们想控制蜂鸣器或继电器工作单片机的IO口要低电平，这样就避免了，因为我们不可能刚一通电就让蜂鸣器响或继电器吸合。需要声明的时，部分设计的蜂鸣器是采用NPN型的，主要是为了实现开机短促“bee”一声的开机提示，至于继电器、风扇等负载就必须要用NPN型的。

5.为什么继电器吸合或风扇转动时，液晶屏幕会变暗？

当继电器吸合或风扇转动时，需要的电流较大，当启动时，电源电压会因此降低，导致控制液晶屏亮度3脚的电压降低，所以亮度变暗。解决的办法是，电源尽量用好一点的，容量大一点，电压稳定一点的。

7.超声波测距模块的工作原理？

一个控制口发一个10US以上的高电平,就可以在接收口等待高电平输出.一有输出就可以开定时器计时,当此口变为低电平时就可以读定时器的值,此时就为此次测距的时间,根据：距离=时间*速度（声速一般按照340m/s），方可算出距离.如此不断的周期测,就可以达到你移动测量的值了。

8.你的程序是怎么下载进去的？

STC单片机程序下载：

 这个STC_ISP软件是串口下载的，加载程序文件夹中的.hex文件链接好下载器就可以下载了（首先下载器的驱动得装好）

程序发货的时候都是下载好的了，不需要你再重新下载，另外单片机是可以插拔的，可以用镊子或一字螺丝刀之类的工具撬出来，如果需要自行更改程序可以把单片机拔出来，放到开发板或者下载器上面下载

STC单片机下载程序具体方法：http://wenku.baidu.com/link?url=0qGczmUK5fIdHWSa0zkKPHEFgEn_wQisOJrekj9Yyf3mUUKh2d8sUwsndEvt05LCHjMpPdwIvvEo-6DNb9HagOgmLsZXtzFaoHhktUbuii_

AT的单片机怎么下载

AT单片机要用专门的下载器才能下载

9.电阻的阻值是怎么算出来的？

LED的限流电阻选择510欧姆，是根据欧姆定律I=U/R,LED灯点亮的电流大概10mA即可，因此R=U/I=5V/0.01A≈510欧；

三极管偏置电阻用1k是习惯用法，一般都用这么大的，能提供几毫安的电流就可以打开三极管，当然用510R、2k、4.7k的也都是没问题的；

上拉电阻用4.7k或者10k，这也是习惯用法，一般5V电压配这个10k阻值的，当上拉效果不明显时，可以改用4.7k增加灌电流的输入，这样更稳定一些，但是功耗相对10k大一倍，下拉电阻的选用同理。

10.晶振为什么选用12M？

12M是比较常用的晶振，51单片机是12分频的，如果选用12M晶振，如果是单指令周期的语句，刚好是1us，其他语句正好是1us的整数倍。很轻松算出每个语句用了多长时间。

11.晶振为什么选用11.0592M？

12M频率进行串行通信不容易实现标准的波特率，比如9600，4800，而11.0592M计算时正好可以得到，因此在有通信接口的单片机中，一般选11.0592M计算一下就知道了。如我们要得到9600 的波特率，晶振为11.0592M 和12M，定时器1为模式2，SMOD 设为1，分别看看那所要求的TH1 为何值。代入公式：11.0592M 9600＝(2÷32)×((11.0592M/12)/(256-TH1)) TH1＝25012M 9600＝(2÷32)×((12M/12)/(256-TH1))TH1≈249.49上面的计算可以看出使用12M 晶体的时候计算出来的TH1 不为整数，而TH1 的值只能取整数，这样它就会有一定的误差存在不能产生精确的9600 波特率。比如做GSM的设计时，用12M就是不可行的，就得用11.0592M。

12.仿真图好像和实物图有差别呢？

仿真图就是一个模拟用的，和实际效果是有点差别的，仿真中没有晶振电路和复位电路都是可以工作的，注重结果，焊接是按照原理图来的而不是仿真，原理图则是注重过程。

特别地，部分原理图和仿真图上的单片机型号不同，有的是STC89C52，有的是AT89C51等。这些单片机除了内存不同之外，其他都是通用的，在程序不超过内存规定的容量时，用哪种单片机都可以的。STC89C52和AT89C51/ AT89S52功能、管脚、编程都是一样的，只是品牌不同，STC是宏晶科技的，AT是ATMEL的，另外52和51只是内存差别而已，52比51大4kb内存，都是51单片机。AT89C51早已停产了不推荐使用，下载也必须要用专门的下载器才行。

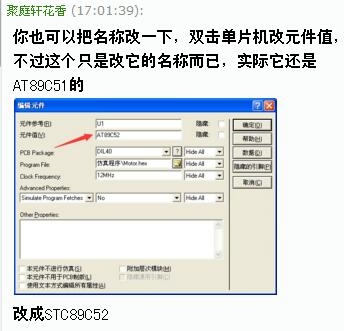

关于在仿真图中的名称更改，需要的话可以参考以下截图：

13.论文报告如何降低重复率？

除了自己陈述观点以外，推荐一种方法：换种表达方式，可以复制到词典，翻译成英文，再将英文翻译成中文。

14.散件焊接完之后液晶屏没有显示任何内容？

看P0排阻有没有焊反，有字的一面朝单片机。或者调节液晶屏左下角的蓝白可调电阻，上面白色的是可以旋转调节的，那是调节液晶屏对比度的。如果还不行那就是其他问题，比如单片机晶振电路、复位电路焊错导致单片机程序没运行，发货前都是下载好程序的了。

15.遇到什么问题以及解决方法？

亲这个没有哦，这个站的角度和立场不一样，我们基本没遇到什么问题，这个需要你自己组织哦。关于这方面可以站在自己的角度上去考虑，觉得哪部分难于理解，从难点出发。

15.板子上的纽扣电池有何作用？

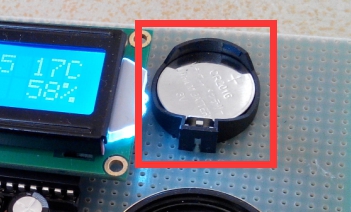

只有部分设计用到了时钟芯片才会有纽扣电池，有些同学知道这是电池，但是不明白板子有了这个电池了，怎么还需要外部接USB电池等电源。其实这只是时钟芯片的备用电池，外部电源关闭，时间还在走，是它在供电。如果去掉之后，外部电源关闭了，下次开机时，时间是从上一次关机的时候开始走。

16.板子上怎么没焊最小系统（复位电路、晶振电路）？

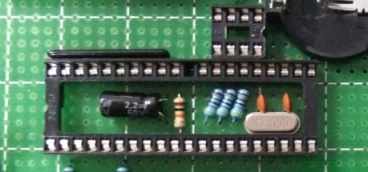

为了节省空间和布线方便，最小体统是焊在单片机下面，可以用镊子或一字螺丝刀之类的工具撬出来就能发现。

17.复位电路种的“复位”按键能按吗，有什么作用？

复位按键按下的功能相当于重启，不会导致电路板任何器件的损坏或者程序的丢失。这是电路上的手动复位功能，开机由阻容复位产生高脉冲导致单片机复位，开始运行程序，随后可以通过手动按下复位按键，让程序重新被运行，相当于重启。
