南 京 工 程 学 院
继续教育学院（本科）
电力系统自动化专业
毕业设计任务书
设计题目：
220kV降压变电所电气部分初步设计
函 授 站
班 级
学生姓名
指导老师
日 期
毕业设计任务书
一． 设计题目：220kV降压变电所电气部分初步设计
二． 待建变电所基本资料
1． 设计变电所在城市近郊，向开发区的炼钢厂供电，在变电所附近还有地区负荷。
2． 确定本变电所的电压等级为220 kV/110 kV /10kV，220kV是本变电所的电源电压，110kV和10kV是二次电压。
3． 待设计变电所的电源，由对侧220kV变电所双回线路及另一系统双回线路送到本变电所；在中压侧110kV母线，送出2回线路至炼钢厂；在低压侧10kV母线，送出10回线路至地区负荷。
4． 该变电所的所址，地势平坦，交通方便。
5． 该地区年最高气温___ 40℃ ___,最热月平均最高气温_____36℃ _____
三． 用户负荷统计资料如下：
表1 110kV用户负荷统计资料
|
用户名称
|
最大负荷(kW)
|
cos
|
回路数
|
重要负荷百分数(%)
|
|
炼钢厂
|
P0
|
095
|
22
|
R0
|
10kV用户负荷统计资料如下：
表2 10kV用户负荷统计资料
|
|
序号
|
用户名称
|
最大负荷(kW)
|
cos
|
回路数
|
重要负荷百分数（%）
|
|
1
|
矿机厂
|
P1
|
0.91
|
2
|
R1
|
|
2
|
机械厂
|
P2
|
2
|
R2
|
|
3
|
汽车厂
|
P3
|
2
|
R3
|
|
4
|
电机厂
|
P4
|
2
|
R4
|
|
5
|
炼油厂
|
P5
|
2
|
R5
|
|
6
|
饲料厂
|
P6
|
2
|
R6
|
最大负荷利用小时数
= 5256 h（负荷曲线见指导书P135页b图），同时率取 0.9 ，线路损耗取 6 %。
四．
待设计变电所与电力系统的连接情况：

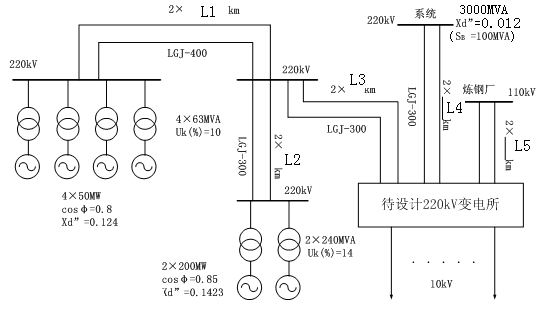

图1 待设计变电所与电力系统的连接电路图
五．设计任务
1． 选择本变电所主变的台数、容量和型号；
2． 设计本变电所的电气主接线;
3． 进行必要的短路电流计算；
4． 选择和校验所需的电气设备；
5． 选择和校验10kV硬母线；
6． 进行继电保护的规划设计；
7． 进行防雷保护规划设计；
8． 配电装置设计。
六．图纸要求
1． 绘制变电所电气主接线图
2． 绘制变电所配电装置平面布置图
3． 绘制变电所配电装置断面图
