1设计资料

1.1桥面净宽

桥全宽:   (0.75+7+0.75)m，桥上净空：5.0m; 桥下净空：5.0m

1.2设计荷载

公路－Ⅱ级和人群荷载标准值为3

1.3主梁跨径和全长

标准跨径：30m (墩中心距离)；

计算跨径：29.40 (支座中心距离)；

主梁全长：29.96  (主梁预制长度)

1.4材料

钢筋：主钢筋采用HRB335，其它用钢筋采用R235

混凝土：C40

1.5设计依据

①《公路桥涵设计通甩规范》（JTGD60－2004）

②《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62－2004）

1.6参考资料

《桥梁工程》，姚玲森主编，人民交通出版社，北京。

《桥梁计算示例集—混凝土简支梁（板）桥》，易建国主编，人民交通出版社，北京。

《结构设计原理》，沈浦生主编。

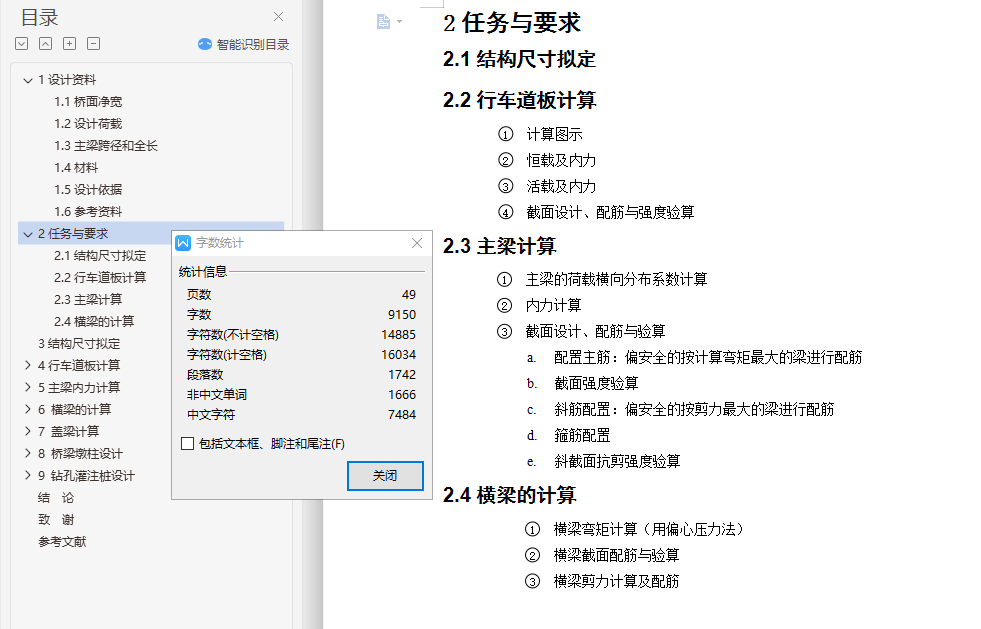

2任务与要求

2.1结构尺寸拟定

2.2行车道板计算

①　计算图示

②　恒载及内力

③　活载及内力

④　截面设计、配筋与强度验算

2.3主梁计算

①　主梁的荷载横向分布系数计算

②　内力计算

③　截面设计、配筋与验算

a. 配置主筋：偏安全的按计算弯矩最大的梁进行配筋

b. 截面强度验算

c. 斜筋配置：偏安全的按剪力最大的梁进行配筋

d. 箍筋配置

e. 斜截面抗剪强度验算

2.4横梁的计算

①　横梁弯矩计算（用偏心压力法）

②　横梁截面配筋与验算

③　横梁剪力计算及配筋
