毕业设计课题

X6132主传动系统经济型数控化改造

学生姓名

学号

班级

数维151

所学专业

数控技术（维修方向）

指导教师姓名

一、设计思路

拿到毕业设计课题后，首先进行X6132铣床相关参数的收集，制定了总体的改造方案，集体思路如下：

（1）主轴部件部分，本次铣床的改造，不采用以前原来的主轴，所以我打算在改造的基础上更换主轴。因为对功能没有太大的要求，为了体现经济性的概念，我决定选用符合性能要求的且价格实惠的45钢。再对主轴相关组件进行介绍、选用及润滑。因为主轴有所变动，所以我还要多主轴的轴承进行相应的改变，重新选择轴承及其配置形式。

（2）变频器部分，普通铣床没有安装变频器，这次改造我打算选用进口的，而选择国产的，通过对参数及功能的分析，也足以满足要求。

（3）数控系统部分，通过对国内外数控系统的了解，本次改造会用FANUC 0imateMC数控系统。打算对其进行介绍和说明。

达到了以下目的：对X6132铣床主传动系统进行经济型数控化改造，能进行铣削数控加工，达到或超过原铣削加工性能，控制系统设计简单可靠，保护措施齐全。

二、技术路线

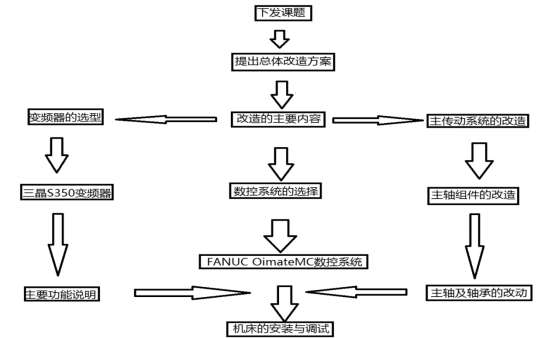

下发课题后，首先对课题进行分析及设计总体方案，然后对数控系统进行选型，本次改造选用FANUC OimateMC 数控系统，在进行主传动的系统的相关计算及主轴、轴承的改动，变频器选用了三晶S350变频器，最后对机床进行了安装与调试的工作。流程图如下所示。

三、工具设备要求

需要在电脑上安装制图软件，例如CAD，改造中需要用到图片说明分析；同时，也到图书馆翻阅查找资料，了解有关知识。

四、技术规范

毕业设计有关撰写严格按照了国家标准（GB）和《毕业设计要求》的规定，主传动的主要参数计算参照了《机床设计手册》中的数据进行计算，变频器的功能参照了《三晶变频器操作说明书》。

五、设计进度及时间安排

2017.10.16～10.23，完成第一章绪论，对数控机床简介。

2017.10.24～11.4，完成第二章，确定了改造方案。

2017.11.5～11.10，完成第三章，确定了数控系统的选用。

2017.11.11～11.24，完成第四章，主传动系统的改造。

2017.11. ～12.3，完成第五章，安装与调试。

2017.12.4～12.5，查漏补缺，完成初稿。

2017.12.6～12.20，修改不足之处，完善细节，完成终稿

六、指导教师意见

指导教签名

日   期
