一、 毕业设计（论文）题目 某市区城市道路设计
二、毕业设计（论文）工作自 xx 年3月3日起至 xx年4月30日止
三、毕业设计（论文）内容要求：
（一）、设计条件
1. 地形 本路段位于某市商业区，根据地质看擦勘察资料，该地区主要为浅丘地带，地势起伏较小，部分场地有厚生砂岩出露，地质条件较好。
2. 气候 拟建场区属于亚热带湿润季风气候区。具有冬暖、春旱、夏热、秋多降雨的特点。年平均气温17.5℃，月最低平均气温6℃（1月），月最高平均气温28℃（7月），最高日气温42.2℃，最低日气温-3.7℃。年平均降雨量1163.3mm，降雨集中在5～9月，占全年降雨的68.4％。多年平均相对湿度80％，绝对湿度17.6毫米。风向为北东，平均风力1.6～2.1级，最大8级。
（二）、主要技术标准和设计规范
1. 主要技术标准
1）使用功能：城市次干路
2）线路等级：次干路Ⅰ级
3）设计车速： 40km/h
4) 设计年限： 根据《城市道路设计规范》（CJJ37-90）规定，交通量达到饱和状态时的设计年限为15年，路面结构设计年限为15年。
5) 道路构筑物设计荷载等级：城A级，人群荷载：4.0KN/m2
6) 地震烈度为6度；重要附属构筑物按7度设防
2、设计规范
1）、《城市道路设计规范》（CJJ37-90）
2）、《城市道路照明设计规范》（CJJ45-91）
3）、《公路工程技术标准》（JTGB01-2003）
4）、《公路路线设计规范》（JTJ011-94）
5）、《公路路基设计规范》（JTJ013-95）
6)、《公路沥青路面设计规范》（JTJ014-97）
7）、《公路工程抗震设计规范》（JTJ004-89）
8）、《城市道路路基工程施工及验收规范》（CJJ44-91）
（三）、毕业设计内容
1. 文字部分 主要描述一下道路所在地的地形、地貌、气候和交通情况。
2. 平面设计
A、技术标准的选用：根据设计车速，查出规范值并选用适当的值。
平面设计技术指标
|
设计指标
|
规范值
|
采用值
|
设计指标
|
规范值
|
采用值
|
|
设计车速（km/h)
|
40
|
|
不设缓和曲线的半径值(m)
|
500
|
|
|
不设超高的最小半径(m)
|
300
|
|
圆曲线最小长度(m)
|
35
|
|
|
缓和曲线最小长度(m)
|
35
|
|
最大横坡(%)
|
2
|
|
B、平曲线要素计算（参考公式如下）：
·切线长
·曲线外距
·曲线圆弧长度
C、缓和曲线要素计算（式中
为车速，
为圆曲线半径）：
·缓和曲线长度
·
·
（L取值必须大于三个当中的最大值，并小于最小缓和曲线长度）
·圆曲线内移值
·切线总长
·外矢距
·曲线总长
D、里程计算：
本设计里程桩号从道路起点到终点每20米一个编排，在20米内有特征点的加插一个桩号，重点是根据上述公式对五个曲线特征点的里程桩号进行计算。
E、逐桩坐标的计算：
根据十字坐标推算，详见地形图（地形图上的道路线型只做参考用，可以自己根据两个控制点进行选型）。
3. 纵断面设计
A、技术标准的选用：根据设计车速，查出规范值并选用适当的值。
设计高程：起点为295.031米 终点为297.768米。
B、竖曲线要素计算（参考公式如下）
·曲线长度计算式
·切线长度计算
·外距计算式
纵断设计技术指标
|
设计指标
|
规范值
|
采用值
|
设计指标
|
规范值
|
采用值
|
|
设计车速（km/h)
|
40
|
|
合成坡度(%)
|
7
|
|
|
最大纵坡（％）
|
6
|
|
竖曲线最小半径(m)
|
400（凸）
|
|
|
坡段最小长度(m)
|
110
|
|
450（凹）
|
|
·纵距
(x为竖曲线上任意一点距起点或终点的水平距离)
C、竖曲线各桩高程的计算（表格如下）
竖曲线计算表
|
桩号
|
坡段高程(m)
|
标高修正y=x*x/2R(m)
|
竖曲线高程(m)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4. 横断面设计
A、技术指标：标准路幅宽度为17米，双向两车道，其中左右车道各6米，两边人行道宽各2.5米。
B、横坡：行车道为1.5％，人行道为2％。
C、路拱：采用修正的三次抛物线公式计算
—距中心的横向距离(m)
—相应点的竖向距离(m)
—横坡
B—行车道宽度(m)
—路拱高度，
D、填挖方边坡：填方边坡高度大于8米,分阶放坡,第一阶高差8米，以后每阶10米,边坡坡度为:第一阶1:1.5，以后均为1:1.75；填方路基原地面横坡大于1：5的斜坡上，路堤底应挖 台阶，台阶宽度不小于1m，台阶底应有2%-4% 向内倾斜的坡度，挖台阶前应清除草皮和树根。挖方边坡高度大于8米,分阶放坡,第一阶高差8米，坡度为1：0.75，第二阶高差10米，坡度为1：1。
E、填挖方计算：（见表格）
F、横断面高程表

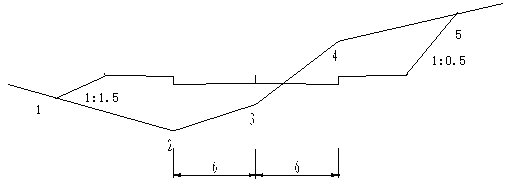

·图中1、2、3、4、5分别表示横断面上所取的5个特征点。
·对于地势变化较大的断面则每个5米加插一个点。
横断面高程表
（四）、格式要求
1、图 纸
图纸一律使用A2（420mm×594mm），格式如下：（dwg格式已提供下载，请至学院首页下载专区—毕业设计栏下载使用）
|
图别
|
图表名（图纸内容）
|
规格
|
比例
|
要求
|
|
设计
|
设计总说明
|
A2
|
|
AutoCAD制图
|
|
设计
|
地形图
|
A2
|
1:500
|
AutoCAD制图
|
|
设计
|
平面设计图
|
A2
|
1:500
|
AutoCAD制图
|
|
设计
|
纵断面设计图
|
A2
|
横向1:500
纵向1:200
|
AutoCAD制图
|
|
设计
|
横断面设计图
|
A2
|
1:150
|
AutoCAD制图
|
|
设计
|
土石方统计和逐桩坐标表
|
A2
|
|
AutoCAD制图
|
2、计 算 书
计算书采用A4打印纸
60页以上的论文采用双面打印，60页及其60页以下论文采用单面打印
上边距：2.5cm
下边距：2.5cm
左边距：3.0cm
右边据：2.5cm
行距：1.5倍
正文字体使用小四号字，宋体，一级标题使用四号字体，黑体，加粗；二级标题使用小四号字体，黑体，加粗；三级标题使用小四号字体，宋体，加粗。
序号：毕业设计（论文）各章节序号采用阿拉伯数字编码，格式为：
1…
1.1…
1.1.1…（最多不超过3层）
页码：阿拉伯数字进行编号，位于每页页底中部。
3、公 式
用word中“公式编辑器”或“MathType 5.0 Equation”软件完成，大小为12pt（可以进行适当调整），位置居中
