二、毕业设计（论文）的要求与数据（包括技术要求、工作要求、原始数据等）
技术要求：
1.确定电力系统有功功率平衡及发电厂装机容量；
2.确定电力网的最佳结线方案；
3.确定发电厂及变电所电气主接线；
4.选择发电厂及变电所的主变和高压断路器；
5.进行各种运行方式下的潮流计算；
6.进行电力系统无功功率平衡及调压计算；
7.完成电力系统短路故障分析；
8.编写设计文件（设计说明书、计算书及设备清单）；
9.绘制有关图纸（电力系统电气主接线图、潮流分布图）；
10.翻译5000字左右的本专业领域外文文献（附原文及译文）；
工作要求：
1.掌握信息检索与利用、资料查询的基本方法；能够阅读本专业外文资料；
2.具备初步的科学研究和实际工作能力；
3.具备综合运用所学知识的能力；
4能够对实验结果进行分析熟练的计算机应用能力。
原始数据：

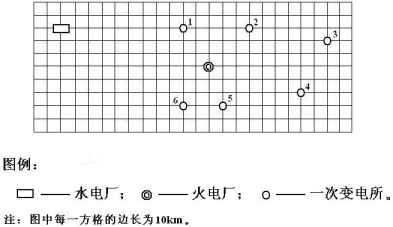

1、电力系统地理位置图（距离标示为km）
2、变电所资料
|
变电所
项目
|
1
|
2
|
3
|
4
|
5
|
6
|
|
最大负荷(MW)
|
75
|
100
|
86
|
50
|
90
|
65
|
|
最小负荷(MW)
|
45
|
60
|
52
|
30
|
54
|
40
|
|
重要负荷(MW)
|
40
|
50
|
45
|
25
|
40
|
36
|
|
功率因数
|
0.85
|
0.85
|
0.85
|
0.85
|
0.85
|
0.85
|
|
最大负荷利用小时(h)
|
4000
|
5000
|
5000
|
4500
|
5000
|
5000
|
|
二次侧电压(kv)
|
10.5
|
60
|
60
|
10.5
|
10.5
|
10.5
|
|
调压要求
|
最大负荷时
|
10.25
|
63
|
63
|
10.25
|
10.25
|
10.25
|
|
最小负荷时
|
10.75
|
66
|
66
|
10.75
|
10.75
|
10.75
|
3、电力系统负荷曲线（最大负荷百分数）
3.1 冬季负荷
|
时间
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
负荷
|
63.2
|
63.2
|
63.2
|
60.2
|
68.2
|
72.6
|
78.6
|
84.1
|
86.6
|
86.6
|
86.6
|
78.6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
时间
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
20
|
21
|
22
|
23
|
24
|
|
负荷
|
81.6
|
81.6
|
81.8
|
83.8
|
89.6
|
100
|
99.8
|
94.5
|
89.6
|
78.4
|
71.1
|
65.9
|
3.2 夏季负荷
|
时间
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
负荷
|
63.2
|
63.2
|
63.2
|
65.2
|
73.2
|
77.6
|
78.6
|
84.1
|
86.6
|
86.6
|
86.6
|
78.6
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
时间
|
13
|
14
|
15
|
16
|
17
|
18
|
19
|
20
|
21
|
22
|
23
|
24
|
|
负荷
|
81.6
|
81.6
|
82.7
|
85.8
|
89.6
|
100
|
99.8
|
90.5
|
85.6
|
78.4
|
71.1
|
65.9
|
4、发电厂资料
水电厂由库容及调解能力决定的现有：
容量：2×25+2×45 MW
保证出力：45MW
机组型号：SF25—16／410
发电机参数：cosφ = 0.80, UN = 10.5kv, xd'' = 0.205；
机组型号：SF45—56／900
发电机参数：cosφ = 0.85, UN = 10.5kv, xd'' = 0.213。
|
